BZX584C3V0

产品分类: 齐纳(稳压)二极管
产品描述: 10μA 3V 1KΩ SOD-523
供应商型号: 14M-BZX584C3V0 SOD-523
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 齐纳(稳压)二极管 BZX584C3V0

BZX584C3V0概述

    # Zener二极管BZX584C2V4至BZX584C47V技术手册解析

    产品简介


    基本介绍
    Zener二极管BZX584C系列是一种高性能的稳压二极管,适用于各种电子电路中的稳压、保护和信号处理等应用。其稳定电压范围为2.4V至47V,能够满足不同应用场景下的需求。
    主要功能
    - 稳定电压:BZX584C系列具有广泛的稳定电压范围,适合不同的电路设计需求。
    - 反向击穿特性:具有非常陡峭的反向击穿特性,能够提供良好的稳压效果。
    - 低反向电流:具有较低的反向电流水平,确保在非工作状态下消耗极少的能量。
    - 高可靠性:采用先进的制造工艺,保证高可靠性。
    应用领域
    广泛应用于电源电路、模拟和数字电路的电压调节、信号保护、过压保护等场合。具体应用包括但不限于:电源管理、传感器接口、信号调理电路等。

    技术参数


    最大额定值
    | 参数名称 | 符号 | 单位 | 值 |
    ||
    | 功率耗散(Ta=25℃)| PD | mW | 200 |
    | 存储温度范围 | Tstg | ℃ | -55~+150 |
    | 最大结温 | TJ | ℃ | -55~+150 |
    | 最大稳压电流 | IZM | mA | PD/Vz |
    | 正向电压(10mA) | VF | V | 1.0 |
    电气特性(Ta=25℃)
    | 型号编号 | Vz at IzT (V) | Zzt(Ω) | Zzk(Ω) | IR(μA)@VR | IZT(mA) | Izk(mA) | min. | typ. | max. | max VR(V) |

    | BZX584C2V4| 2.4 | 2.2 | 2.6 | 100 | 5 | 1000 | 1 | 50 | 1 | 1 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    外形尺寸

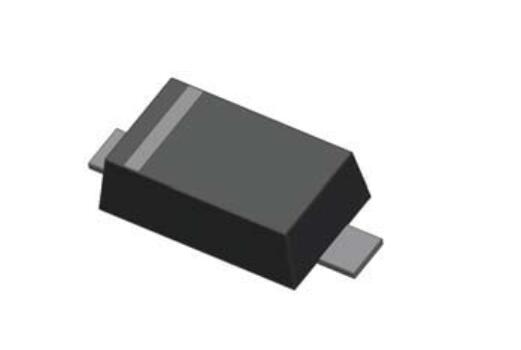

    - 封装类型:SOD523
    - 引脚终端:镀锡引线,符合J-STD-002和JESD22-B102标准
    - 极性标记:阴极端有标识线

    产品特点和优势


    - 高可靠性:采用先进的制造工艺,确保长期稳定工作。
    - 非常陡峭的反向击穿特性:提供更好的稳压效果。
    - 低反向电流:降低非工作状态下的功耗。
    - 宽泛的稳定电压范围:从2.4V到47V,覆盖多种应用场景。
    这些特性使其成为电源管理和电压调节应用的理想选择,在市场上具有较强的竞争力。

    应用案例和使用建议


    应用案例
    BZX584C系列可以用于电源管理、传感器接口、信号调理电路等多种场合。例如,在电源管理系统中作为稳压器,或者在传感器接口电路中作为保护元件。
    使用建议
    - 在选择特定型号时,应根据所需的工作电压进行精确匹配。
    - 考虑到功率耗散限制,设计电路时应合理分配负载以避免过载。
    - 使用时注意散热措施,尤其是在大功率情况下。

    兼容性和支持


    - 兼容性:BZX584C系列具有标准SOD523封装,便于与其他符合此封装的电路板集成。
    - 支持和维护:产品由扬州扬杰电子科技有限公司提供全面的技术支持和售后服务,可通过公司官网或销售办事处获取更多帮助。

    常见问题与解决方案


    常见问题
    1. 如何选择合适的型号?
    2. 如何防止过热?
    解决方案
    1. 选择合适的型号:根据具体电路设计需求,选择合适电压范围的型号。
    2. 防止过热:在电路设计中加入合理的散热措施,如增加散热片、改善空气流通等。

    总结和推荐


    综合评估
    BZX584C系列Zener二极管具有高可靠性、低反向电流、宽泛的稳定电压范围等特点,非常适合电源管理和电压调节的应用场合。其出色的性能和广泛的应用范围使它在市场上具备较强的竞争力。
    推荐使用
    基于上述分析,强烈推荐BZX584C系列Zener二极管用于需要高精度稳压的应用中。无论是对于专业工程师还是初学者,这款产品都是一个可靠的选择。

BZX584C3V0参数

参数
电压容差 -
最大功率耗散 -
标称齐纳电压 3V
配置 -
最大功率 -
Ir - 反向电流 10μA
最大齐纳阻抗 1KΩ
通用封装 SOD-523

BZX584C3V0厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

BZX584C3V0数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 齐纳(稳压)二极管 YANGJIE/扬州扬杰电子 BZX584C3V0 BZX584C3V0数据手册

BZX584C3V0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
240+ ¥ 0.077
1200+ ¥ 0.0743
2400+ ¥ 0.0715
8000+ ¥ 0.066
库存: 12236
起订量: 240 增量: 8000
交货地:
最小起订量为:240
合计: ¥ 18.48
