首页  >  产品百科  >  GS1A

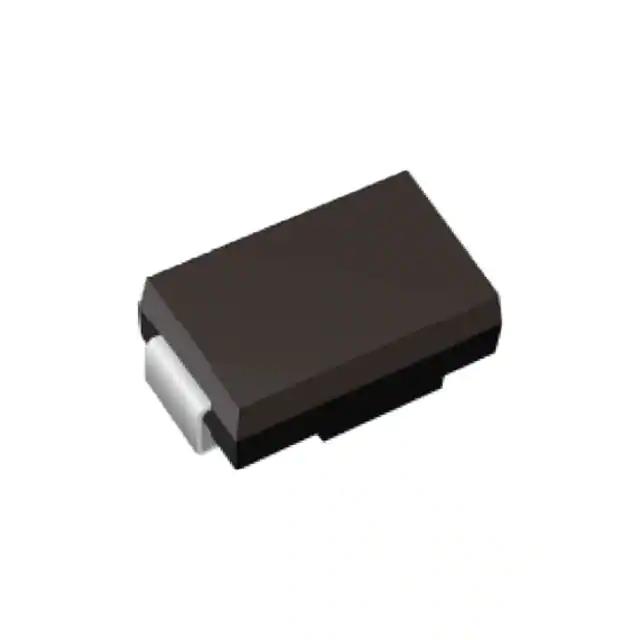

GS1A

产品分类: 整流二极管/整流桥
产品描述: 30A 70ns 5μA 1A SMA(DO-214AC) 贴片安装
供应商型号: GS1A
供应商: 云汉优选
标准整包数: 5000
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GS1A

GS1A概述

    GS1A THRU GS1M Surface Mount General Purpose Rectifier 技术手册

    1. 产品简介


    GS1A THRU GS1M系列是扬州扬杰电子科技有限公司生产的表面贴装通用整流二极管。这些二极管主要适用于功率供应、逆变器、转换器及消费类和通信设备中的自由轮二极管。其低剖面封装使其非常适合自动化装配。通过玻璃钝化芯片接合和高浪涌电流能力,这些二极管确保了在严苛环境下的稳定性能。

    2. 技术参数


    - 最大重复峰值反向电压 (VRRM): GS1A: 50V, GS1B: 100V, GS1D: 200V, GS1G: 400V, GS1J: 600V, GS1K: 800V, GS1M: 1000V
    - 最大有效值电压 (VRMS): GS1A: 35V, GS1B: 70V, GS1D: 140V, GS1G: 280V, GS1J: 420V, GS1K: 560V, GS1M: 700V
    - 最大直流阻断电压 (VDC): GS1A: 50V, GS1B: 100V, GS1D: 200V, GS1G: 400V, GS1J: 600V, GS1K: 800V, GS1M: 1000V
    - 最大瞬态正向电压降 (VF): GS1A: 1.1V (IFM=1.0A)
    - 最大直流反向电流 (IR): GS1A: 5μA (Tj=25℃), 100μA (Tj=125℃)
    - 典型结电容 (Cj): 8pF (1MHz, 4.0V.D.C)
    - 热阻抗 (RθJ-A): 70°C/W
    - 储存温度范围 (Tstg): -55℃~+150℃
    - 结温范围 (Tj): -55℃~+150℃

    3. 产品特点和优势


    - 低剖面封装: 便于自动化装配。
    - 玻璃钝化芯片接合: 提高可靠性。
    - 高浪涌电流能力: 适用于高压环境。
    - 符合无卤素和RoHS标准: 环保安全。
    - 符合J-STD-020和JESD22-B102标准: 确保焊接质量。

    4. 应用案例和使用建议


    这些二极管广泛应用于各种电源、逆变器和转换器。例如,在电源管理中,这些二极管可以有效整流和滤波,确保输出的稳定性和高效性。使用时应注意选择合适的电路布局以避免过热问题,如使用铜箔散热器来降低热阻。

    5. 兼容性和支持


    这些二极管采用DO-214AC (SMA) 封装,与市面上大多数PCB布局工具兼容。厂家提供详细的技术支持和售后保障,确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题1: 产品储存期间出现异常?
    - 解决方案: 检查存储环境是否符合规定要求(-55℃~+150℃),避免湿度过高或过低。

    - 问题2: 焊接过程中出现虚焊?
    - 解决方案: 严格按照J-STD-002和JESD22-B102标准进行焊接,确保焊接质量。

    7. 总结和推荐


    综上所述,GS1A THRU GS1M系列整流二极管具备低剖面封装、高可靠性和环保特性,适用于多种电子设备中。这些二极管的设计和性能使其在市场上具有较强的竞争力。强烈推荐在需要高效稳定的整流二极管的应用场景中使用。
    希望这份技术手册能帮助您更好地了解和使用GS1A THRU GS1M系列二极管。如需更多详细信息,请访问我们的网站 http://www.21yangjie.com 或联系您的当地销售代表。

GS1A参数

参数
反向恢复时间 70ns
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 -
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GS1A厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GS1A数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GS1A GS1A数据手册

GS1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
