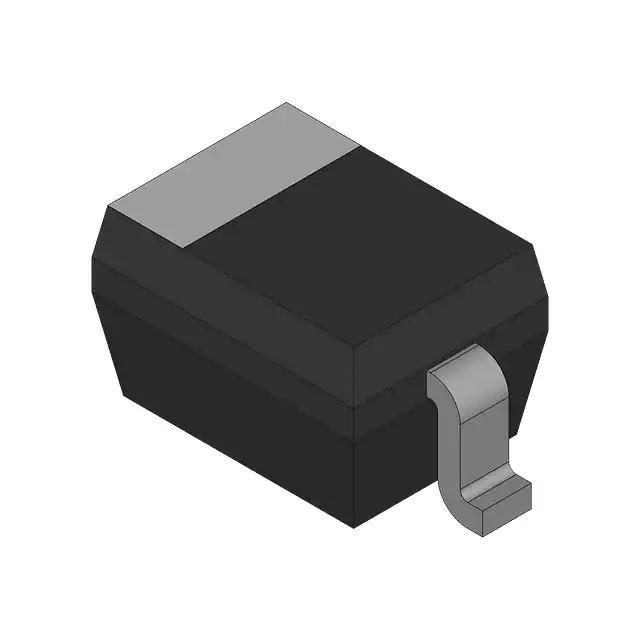

BAT46WS

产品分类: 肖特基二极管
产品描述: 100V 750mA 2μA 150mA SOD-323
供应商型号: BAT46WS
供应商: 云汉优选
标准整包数: 3000
YANGJIE/扬州扬杰电子 肖特基二极管 BAT46WS

BAT46WS概述


    产品简介


    BAT46WS 是一款来自扬州阳杰电子科技有限公司的小信号肖特基二极管。肖特基二极管以其快速响应时间和低正向电压降而著称,适用于各种电子设备和系统。这款二极管主要应用于电源管理、信号整流、开关电路等领域。

    技术参数


    BAT46WS 的主要技术参数如下:
    - 最大重复峰值反向电压 (VRRM):100V
    - 最大非重复峰值正向浪涌电流 (IFSM):750mA(脉冲宽度为8.3ms)
    - 平均正向电流 (IFAV):150mA
    - 功率耗散 (PD):200mW
    - 热阻 (RthJA):625℃/W
    - 结温 (Tj):125℃
    - 存储温度范围 (Tstg):-55℃ 至 +150℃
    电气特性(25℃条件下):
    - 最大正向电压 (VF):0.25V(IF=0.1mA)、0.45V(IF=10mA)、1V(IF=250mA)
    - 最大反向电流 (IR):0.3μA(VR=1.5V)、0.5μA(VR=10V)、1μA(VR=50V)、2μA(VR=75V)
    - 最小击穿电压 (VR):100V(IR=100μA)
    - 最大二极管电容 (CD):20pF(VR=0V, f=1MHz)、12pF(VR=1V, f=1MHz)

    产品特点和优势


    BAT46WS 的主要特点和优势包括:
    - 高可靠性和耐用性:适用于宽泛的工作温度范围和高压应用环境。
    - 低功耗:得益于低正向电压降,该二极管能够显著降低能量损耗。
    - 快速响应时间:非常适合高频电路应用。
    - 紧凑封装:采用SOD-323封装,占用空间小,易于安装。

    应用案例和使用建议


    BAT46WS 主要应用于各类高频整流器、开关电源及便携式电子设备中。根据手册提供的应用场景,建议在使用时注意:
    - 散热管理:尽管该二极管具有较好的散热能力,但在高电流工作条件下仍需注意散热措施。
    - 电路布局:由于体积小巧,建议在电路板设计时合理规划引脚布局,确保良好的电气连接。

    兼容性和支持


    - 兼容性:BAT46WS 与市面上常见的焊接标准如 J-STD-002 和 JESD22-B102 兼容。
    - 厂商支持:扬州阳杰电子科技有限公司提供全面的技术支持和售后服务,以确保客户能顺利使用该产品。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题:过高的正向电压降导致发热严重。
    解决方法:检查电路中的电流大小,必要时增加散热措施。
    - 问题:二极管损坏后无法正常工作。
    解决方法:确认是否超过最大电流或电压值,及时更换新的二极管。

    总结和推荐


    综上所述,BAT46WS 是一款高可靠性、高性能的小信号肖特基二极管,特别适合用于需要高频率响应和高效能的应用场合。基于其优异的电气特性和紧凑的封装设计,强烈推荐在电源管理和高频电路设计中使用。

BAT46WS参数

参数
配置 -
If - 正向电流 150mA
Ir - 反向电流 2μA
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 750mA
Vrrm - 重复反向电压 -
通用封装 SOD-323
零件状态 在售
包装方式 卷带包装
