BZT52C5V6S

产品分类: 齐纳(稳压)二极管
产品描述: 1μA 5.6V 400Ω SOD-323
供应商型号: BZT52C5V6S
供应商: 云汉优选
标准整包数: 3000
YANGJIE/扬州扬杰电子 齐纳(稳压)二极管 BZT52C5V6S

BZT52C5V6S概述

    齐纳二极管BZT52C2.4S至BZT52C75S技术手册解析

    一、产品简介


    齐纳二极管是一种特殊的二极管,主要用于稳压和电路保护。本系列齐纳二极管(型号为BZT52C2.4S至BZT52C75S)广泛应用于通信设备、电源管理、仪器仪表等领域,作为稳压、限流和保护电路的关键组件。

    二、技术参数


    | 参数 | 符号 | 单位 | 值 |
    ||
    | 功率耗散(注) | PD | mW | 300 |
    | 存储温度范围 | Tstg | ℃ | -55 ~ +150 |
    | 结温 | TJ | ℃ | -55 ~ +150 |
    | 最大调节电流 | IZM | mA | PD/Vz |
    | 最大正向电压(IF=10mA DC) | VF | V | 0.9 |
    | 热阻(结到空气)| RθJA | ℃/W | 417 |

    三、产品特点和优势


    1. 高可靠性:采用先进的制造工艺,确保长期稳定运行。
    2. 尖锐的反向特性:具有快速响应特性,适用于高频应用场合。
    3. 低反向电流:在反向状态下具有极低的漏电流,有助于减少功耗。
    4. 宽泛的齐纳电压范围:从2.4V到75V,满足不同应用场景的需求。

    四、应用案例和使用建议


    这些齐纳二极管广泛应用于各类电源管理和信号保护电路。例如,在电源电路中用作稳压器以保护下游设备免受电压波动的影响。此外,它们也可用于各种类型的模拟和数字电路中作为过压保护元件。
    使用时建议注意以下几点:
    - 选择合适的齐纳电压以匹配电路需求。
    - 确保在规定的电流范围内使用,避免超过最大额定值。
    - 注意散热设计,特别是在高功率耗散条件下使用时。

    五、兼容性和支持


    本系列齐纳二极管符合RoHS标准,支持通过“7”英寸卷盘形式交付。供应商提供详尽的技术支持,包括定制化服务,以及详细的安装指南和应用实例。

    六、常见问题与解决方案


    1. 问题:齐纳二极管为何会有较高的正向电压?
    - 解决方案:这是因为齐纳二极管的工作原理,当电流流过时,会自然产生一定量的正向电压降。
    2. 问题:如何避免齐纳二极管因过热而损坏?
    - 解决方案:合理规划散热路径,增加散热片或风扇,确保不超过最大允许的结温。
    3. 问题:选择齐纳二极管时应考虑哪些因素?
    - 解决方案:需考虑工作电压、功率耗散、封装类型等因素,以确保与具体电路要求相匹配。

    七、总结和推荐


    总的来说,BZT52C系列齐纳二极管凭借其高可靠性和广泛的电压范围,非常适合用于多种电子设备中的电源管理及保护功能。强烈推荐在需要精确稳压和电路保护的应用中使用这些产品。如果您对具体型号有特殊需求或疑问,欢迎联系我们的技术支持团队获取帮助。

BZT52C5V6S参数

参数
最大功率 -
Ir - 反向电流 1μA
最大齐纳阻抗 400Ω
电压容差 -
最大功率耗散 -
标称齐纳电压 5.6V
配置 -

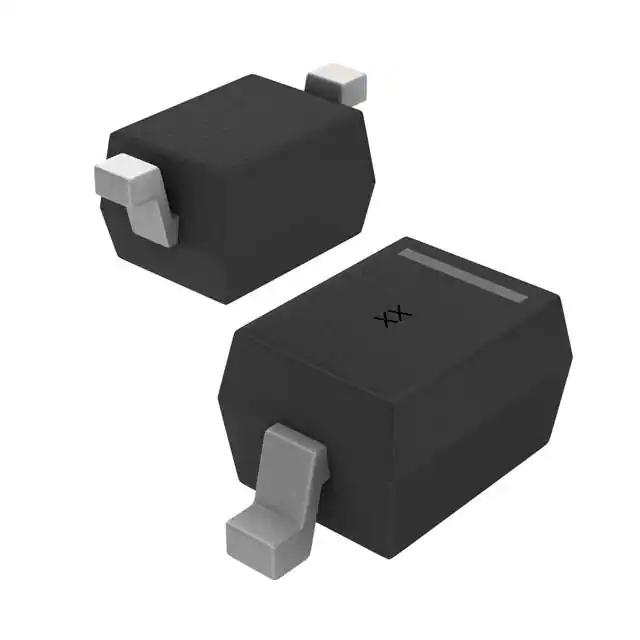

通用封装 SOD-323

BZT52C5V6S厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

BZT52C5V6S数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 齐纳(稳压)二极管 YANGJIE/扬州扬杰电子 BZT52C5V6S BZT52C5V6S数据手册

BZT52C5V6S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1162
库存: 114000
起订量: 3000 增量: 3000
