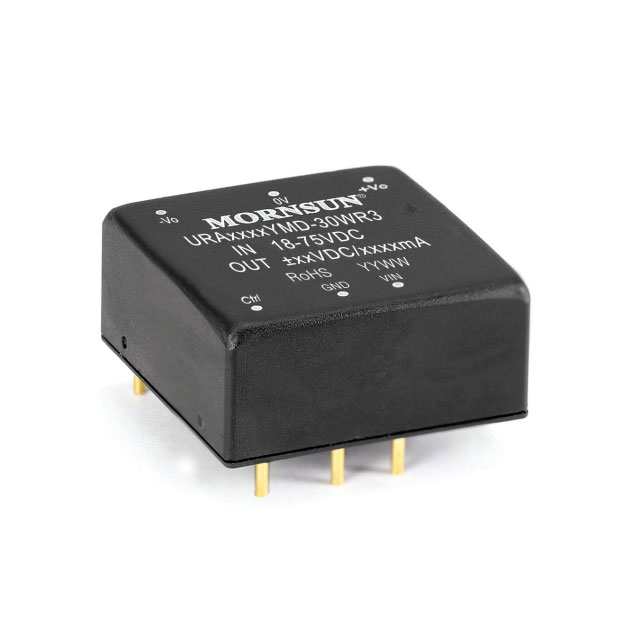

URA4824YMD-30WR3

产品分类: DC-DC模块
产品描述: 470μF 300KHz 自然空冷 88% 30W ±625mA ±24V 2 75V 18V DIP 通孔安装 25.4mm*25.4mm*11.7mm
供应商型号: SG-URA4824YMD-30WR3
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 URA4824YMD-30WR3

URA4824YMD-30WR3概述

    # URAYMD-30WR3系列DC/DC模块电源技术手册

    产品简介


    URAYMD-30WR3系列是一款高效率、高性能的DC/DC转换器模块电源,适用于广泛的工业控制、电力、仪器仪表和通信领域。该系列具备4:1宽输入电压范围,高达88%的转换效率,能够在-40℃至+85℃的工作温度范围内稳定运行。

    技术参数


    输入特性
    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    | : | : | : | : | : | : |
    | 输入电流 | 满载/空载 | 727 / 4 | 727 / 12 mA |
    | 输入电压 | 标称值 | 18 | 48 | 75 | VDC |
    | 反射纹波电流 80 A |
    | 启动电压 | 18 | VDC |
    | 输入欠压保护 12 | 15.5 VDC |
    | 启动时间 10 ms |
    输出特性
    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    | : | : | : | : | : | : |
    | 输出电压精度 | 5% - 100%负载 | ±1 | ±3 % |
    | 线性调节率 | 满载,输入电压变化 ±0.2 | ±0.5 | % |
    | 负载调节率 | 5% - 100%负载 | ±0.5 | ±1 % |
    | 交叉调整率 | Vo1 带 50%载,Vo2 带 10% - 100%载 ±5 | % |
    | 瞬态恢复时间 | 25%负载阶跃变化 300 | 500 | µs |
    | 纹波&噪声 | 20MHz带宽 100 | 150 | mVp-p |
    | 输出过压保护 | 输入电压范围 110 - 160 | %Vo |
    | 输出过流保护 110 | 150 | 260 | %Io |
    | 短路保护 持续,自恢复
    物理特性
    | 参数 | 描述 | 单位 |
    | : | : | : |
    | 外壳材料 | 铝合金
    | 大小尺寸 | 25.40 x 25.40 x 11.70 | mm |
    | 重量 | 17.2 | g(典型值) |
    | 冷却方式 | 自然空冷
    EMC特性
    | 参数 | 描述 | 性能标准 |
    | : | : | : |
    | EMI传导骚扰 CISPR32/EN55032 CLASS B |
    | EMI辐射骚扰 CISPR32/EN55032 CLASS B |
    | 静电放电 IEC/EN61000-4-2 Contact ±6KV 性能准则B |
    | 辐射抗扰度 IEC/EN61000-4-3 10V/m 性能准则A |
    | 脉冲群抗扰度 IEC/EN61000-4-4 ±2KV 性能准则B |
    | 浪涌抗扰度 IEC/EN61000-4-5 line to line ±2KV 性能准则B |
    | 传导骚扰抗扰度 IEC/EN61000-4-6 10 Vrms 性能准则A |

    产品特点和优势


    - 宽输入电压范围:支持18-75VDC,简化系统设计。
    - 高效转换:最高可达88%的效率,有效节省能源。
    - 高隔离电压:1500VDC的隔离电压,确保安全可靠。
    - 全面保护机制:具备输入欠压保护、输出短路、过流、过压保护功能,提高可靠性。
    - 宽温适应性:-40℃至+85℃的工作温度范围,适用于各种恶劣环境。
    - 标准化接口:符合国际标准引脚方式,易于集成。

    应用案例和使用建议


    应用案例
    URAYMD-30WR3系列广泛应用于工业自动化控制系统、电力传输、仪器仪表及通信设施等领域。例如,在一个典型的工业自动化控制系统中,该电源可以为传感器、执行器及其他控制组件提供稳定可靠的电源支持。
    使用建议
    - 在需要更低输入输出纹波的应用场合,可以通过外接电容Cin和Cout来实现。
    - 确保输入电压不超过75VDC,以避免造成不可逆的损害。
    - 在EMC设计中,建议采用推荐的电路设计(如图3),以满足各类电磁干扰标准。

    兼容性和支持


    - 该产品与其他标准的DC/DC模块电源兼容,支持国际标准引脚方式。
    - 广州金升阳科技有限公司提供专业的技术支持和售后服务,包括但不限于产品定制服务。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | : | : |
    | 输入电压超出范围 | 确认输入电压在18-75VDC范围内 |
    | 输出电压不稳定 | 检查输出负载是否在正常范围内,外接适当的电容 |
    | 输出电流过大 | 检查电路连接是否正确,必要时添加限流措施 |

    总结和推荐


    URAYMD-30WR3系列作为一款高性能、高可靠性的DC/DC模块电源,凭借其宽输入电压范围、高效率、优异的电气特性和全面的保护机制,在工业自动化、电力传输等领域具有显著的应用价值。该产品在市场上具有较强的竞争力,值得在需要高稳定性和可靠性的应用中采用。强烈推荐在需要此类电源解决方案的应用场景中选用该产品。

URA4824YMD-30WR3参数

参数
类型 -
输出总功率 30W
散热方式 自然空冷
输入电压最大值 75V
转换效率 88%
输入电压最小值 18V
输出电压组数 2
特性 -
开关频率 300KHz
输出电流最大值 ±625mA
输出方式 -
最大容性负载 470μF
输出电压 ±24V
长*宽*高 25.4mm*25.4mm*11.7mm
通用封装 DIP
安装方式 通孔安装
包装方式 管装

URA4824YMD-30WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URA4824YMD-30WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URA4824YMD-30WR3 URA4824YMD-30WR3数据手册

URA4824YMD-30WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 121.435
50+ ¥ 111.75
100+ ¥ 108.025
500+ ¥ 104.3
1000+ ¥ 100.575
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 121.43
