首页  >  产品百科  >  LS05-13B24R3

LS05-13B24R3

产品分类: AC-DC模块
产品描述: 100μF 小体积,支持70VDC输入 自然空冷 81% 5W 210mA 24V 1 305V(AC) 85V(AC) DC SIP 通孔安装 26.4mm*14.73mm*11.01mm
供应商型号: SG-LS05-13B24R3
供应商: 期货订购
标准整包数: 1

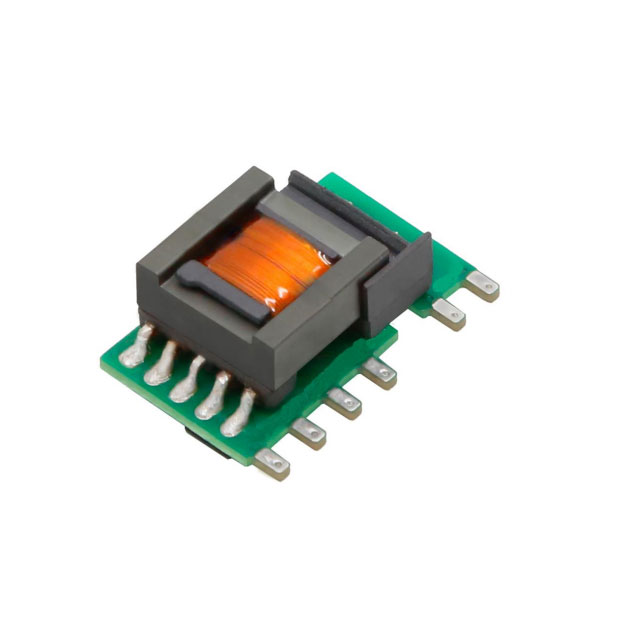

MORNSUN/广州金升阳科技 AC-DC模块 LS05-13B24R3

LS05-13B24R3概述

    LS05-13BxxR3系列AC/DC电源模块技术手册

    产品简介


    LS05-13BxxR3系列是广州金升阳科技有限公司推出的2020年型号的小型化裸板高效绿色模块电源。该系列产品适用于5W级别的AC-DC转换,具有超宽的输入电压范围(85-305VAC/70-430VDC)、交直流两用特性,且符合多项国际安全标准(如IEC/EN61558、IEC/EN60335和IEC/EN/UL62368)。这些模块电源广泛应用于工控和电力仪器仪表、智能家居等领域,尤其适合对体积和可靠性有较高要求的应用场合。

    技术参数


    - 输入电压范围:交流输入85-305VAC,直流输入70-430VDC
    - 输入频率:47-63Hz
    - 输出电压精度:±5%
    - 纹波噪声:20MHz带宽(峰-峰值)最大150mV
    - 待机功耗:230VAC下0.10-0.15W
    - 隔离电压:输入-输出3000VAC(漏电流<5mA)
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-40℃至+105℃
    - 功率降额:在55℃到85℃范围内为1.67%/℃
    - 认证:CE/UL/CB
    - 安全标准:IEC/EN/UL62368、IEC/EN60335、IEC/EN61558
    - 封装尺寸:26.40 x 14.73 x 11.00mm
    - 重量:5.2g(典型值)

    产品特点和优势


    LS05-13BxxR3系列电源模块具有以下特点:
    - 超宽输入电压范围:支持从85VAC到305VAC的输入电压,适合多种应用场景。
    - 交直流两用:可在不同类型的电源环境中使用。
    - 高可靠性:工作温度范围宽,可承受严苛的工作环境。
    - 低功耗:待机功耗仅为0.10-0.15W,节能环保。
    - 高效率:最高效率可达81%(24V/210mA型号)。
    - 高功率密度:紧凑的设计使其具有较高的功率密度,非常适合空间受限的应用。
    - 安全性高:符合多项国际安全标准,具备短路保护和过流保护功能。

    应用案例和使用建议


    LS05-13BxxR3系列电源模块适用于多个领域,如工控设备、电力仪器仪表、智能家居等。根据手册中的推荐电路设计,这些模块电源在室内民用、普通环境以及室内工业环境中均有广泛应用。例如,在智能楼宇和智慧农业中,推荐使用室内民用环境推荐电路,而在生产车间中,则推荐使用室内工业环境推荐电路。
    使用建议:
    - 在安装过程中确保模块电源与PCB板之间有足够的散热空间。
    - 如需在恶劣电磁环境中使用,应添加额外的EMC电路。
    - 如需长时间运行,建议使用耐温范围广的电容器,以避免因温度波动导致的性能下降。

    兼容性和支持


    该系列产品具有良好的兼容性,可以与大多数标准接口兼容。广州金升阳科技有限公司提供了详尽的技术支持和售后服务,确保客户能够顺利安装和使用该模块电源。

    常见问题与解决方案


    根据技术手册,常见的问题及其解决方案如下:
    - 问题:产品无法启动
    - 解决方案:检查输入电压是否在规定的范围内,并确认是否有外部电路连接正确。
    - 问题:输出电压不稳定
    - 解决方案:确保负载在额定范围内,并检查是否存在过载现象。
    - 问题:模块电源发热严重
    - 解决方案:增加散热措施,如增加散热器或提高通风效果。

    总结和推荐


    综上所述,LS05-13BxxR3系列AC/DC电源模块凭借其超宽的输入电压范围、高可靠性、低功耗等特点,成为适用于多种应用场景的理想选择。特别是在工业控制和智能家居领域,其小巧的体积和高功率密度使其具有显著的竞争优势。推荐在各类需要高性能、高可靠性的电源转换场合使用此产品。

LS05-13B24R3参数

参数
特性 小体积,支持70VDC输入
输入电压最大值 305V(AC)
最大容性负载 100μF
类型 -
输出方式 DC
转换效率 81%
输入电压最小值 85V(AC)
输出电流最大值 210mA
输出电压 24V
散热方式 自然空冷
输出电压组数 1
输出总功率 5W
开关频率 -
长*宽*高 26.4mm*14.73mm*11.01mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 托盘

LS05-13B24R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

LS05-13B24R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 LS05-13B24R3 LS05-13B24R3数据手册

LS05-13B24R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.432
50+ ¥ 9.6
100+ ¥ 9.28
500+ ¥ 8.96
1000+ ¥ 8.64
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.43
