J0505N-2WR3

产品分类:
产品描述:
供应商型号: 2725-J0505N-2WR3-ND
供应商: Digi-Key
标准整包数: 1

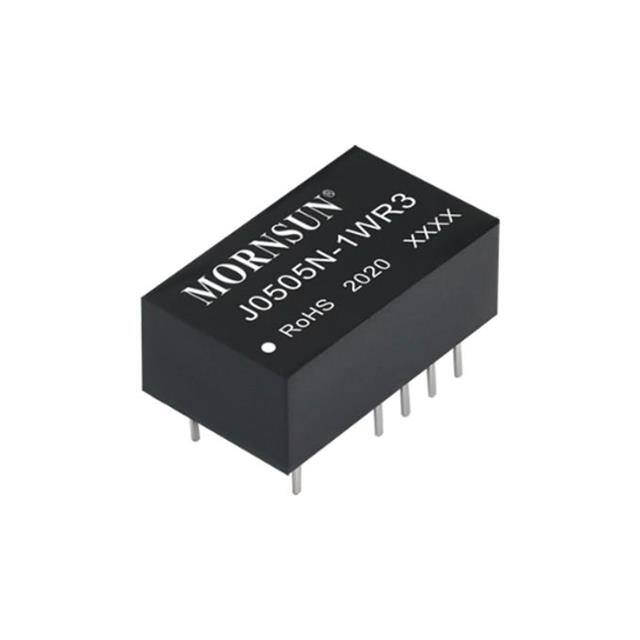

MORNSUN/广州金升阳科技  J0505N-2WR3

J0505N-2WR3概述

    J0505N-2WR3 DC/DC 模块电源产品手册

    1. 产品简介


    J0505N-2WR3 是一款 DC/DC 模块电源,专为需要四组独立且与输入电源隔离的应用场合设计。该产品特别适用于纯数字电路、一般低频模拟电路以及多个隔离供电电路等。J0505N-2WR3 通过隔离技术提供了四路稳定的直流输出,每路输出具有固定的电压和电流能力。

    2. 技术参数


    - 输入电压:4.5-5.5VDC
    - 输出电压(每路):5VDC
    - 满载电流(每路):100mA
    - 满载效率:85%
    - 纹波噪声:250mVp-p (20MHz带宽)
    - 工作温度范围:-40°C 至 +105°C
    - 隔离电压:
    - 输入对输出:1500VDC
    - 输出对输出:1000VDC
    - 平均无故障时间 (MTBF):3500小时 (MIL-HDBK-217F@25°C)

    3. 产品特点和优势


    - 可持续短路保护:具备可持续短路保护功能,确保系统稳定运行。
    - 高效率:最高效率可达85%,有效提升系统的整体效能。
    - 宽工作温度范围:-40°C 至 +105°C,适应恶劣环境。
    - 小型封装:DIP封装尺寸仅为20.32 x 10.16 x 8.20mm,适合空间有限的设计。
    - 隔离电压:输入对输出的隔离电压达到1500VDC,输出对输出隔离电压为1000VDC,充分满足安全需求。
    - 符合标准:满足UL62368, EN62368标准。

    4. 应用案例和使用建议


    J0505N-2WR3 在多个领域的应用实例包括纯数字电路和一般低频模拟电路。例如,在工业控制系统中,可以用于驱动传感器、微控制器等组件。为了进一步减少输入输出纹波,可以在输入输出端连接电容滤波网络,推荐电容值为4.7µF/16V(输入端)和10µF/16V(输出端)。此外,如果需要更好的电磁干扰抑制效果,可以在电路中增加CY电容(47pF/2000V)。

    5. 兼容性和支持


    J0505N-2WR3 与其他同类电子元器件的兼容性良好,能够无缝集成到各种电路设计中。广州金升阳科技有限公司提供详细的技术文档和支持服务,包括应用指南、电路设计参考资料等。如果需要定制化产品,可以直接与公司技术人员联系。

    6. 常见问题与解决方案


    - 问题1:输入电压波动影响输出稳定性。
    - 解决方案:在输入端连接适当容量的滤波电容以平滑输入电压。
    - 问题2:输出纹波较大。
    - 解决方案:在输出端并联适当的电容以减小输出纹波。
    - 问题3:无法启动。
    - 解决方案:检查输入电压是否符合要求,以及启动电路是否正确配置。

    7. 总结和推荐


    综上所述,J0505N-2WR3 是一款高效、可靠且灵活的 DC/DC 模块电源,非常适合需要多路输出且彼此隔离的应用场景。它的小型封装、高效率、宽工作温度范围以及良好的隔离性能使其在市场上具备显著的竞争优势。我们强烈推荐使用 J0505N-2WR3 来满足各种复杂的应用需求。

J0505N-2WR3参数

参数
包装方式 管装

J0505N-2WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

J0505N-2WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 MORNSUN/广州金升阳科技 J0505N-2WR3 J0505N-2WR3数据手册

J0505N-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.8635 ¥ 24.1966
库存: 27
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.19
直接购买
加入购物车
