B1203LS-1WR3

产品分类: DC-DC模块
产品描述: 2400μF 260KHz 自然空冷 75% 1W 303mA 3.3V 1 13.2V 10.8V SIP 通孔安装 19.65mm*6mm*10.16mm
供应商型号: C7424935
供应商: 国内现货
标准整包数: 1

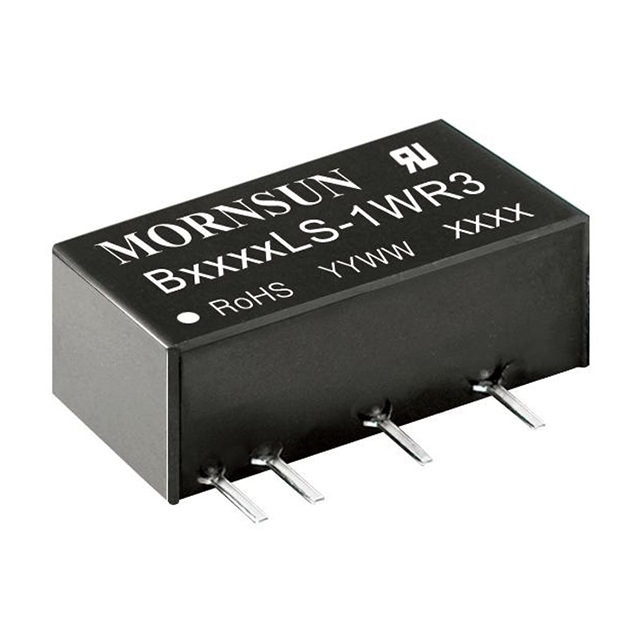

MORNSUN/广州金升阳科技 DC-DC模块 B1203LS-1WR3

B1203LS-1WR3概述

    DC/DC 模块电源 AS-1WR3 & BLS-1WR3 系列技术手册

    1. 产品简介


    DC/DC 模块电源 AS-1WR3 & BLS-1WR3 系列是由广州金升阳科技有限公司生产的一款适用于分布式电源系统的电子元器件。这类模块电源能够为各类电路提供稳定、可靠的直流电源,特别适用于需要产生与输入电源隔离的电源的应用场合。它广泛应用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等领域。

    2. 技术参数


    | 项目 | 规格 |

    | 输入电压范围 | 12V (10.8-13.2V), 15V (13.5-16.5V), 24V (21.6-26.4V) |
    | 输出电压 | 3.3V, 5V, 7.2V, 9V, 12V, 15V, 24V |
    | 输出电流 | ±3.3mA 至 ±152mA |
    | 满载效率 | 71% 至 81% |
    | 最大容性负载 | 视不同型号而异 |
    | 工作温度范围 | -40°C 至 +105°C |
    | 隔离电压 | 1500VDC |

    3. 产品特点和优势


    - 可持续短路保护:产品具有可持续短路保护机制,确保使用安全。
    - 低空载输入电流:空载输入电流仅为8mA,节能高效。
    - 高效率:最高可达81%的满载效率,显著提高系统能效。
    - 宽工作温度范围:能够在极端环境下稳定工作,从-40°C到+105°C。
    - 国际标准引脚方式:便于集成,兼容性强。

    4. 应用案例和使用建议


    这些模块电源被广泛用于各种复杂电路环境中,例如工业自动化控制系统、通信设备、医疗仪器和家用电器等。根据技术手册中的应用场景,建议在选择容性负载时需谨慎,避免过大导致启动问题。手册推荐的容性负载值表也提供了实用指导。

    5. 兼容性和支持


    - 兼容性:该产品采用国际标准引脚方式,易于与其他电路集成。
    - 支持与维护:广州金升阳科技有限公司提供了详尽的技术支持和售后服务,确保用户使用无忧。

    6. 常见问题与解决方案


    - Q: 产品在启动时出现异常?
    - A: 检查输入电容值是否过小,或调整至推荐值。
    - Q: 输出电压不稳定?
    - A: 检查负载调节率和线性调节率,确保负载变化不会超出范围。
    - Q: 运行过程中出现过热?
    - A: 确认工作温度是否超过限定值,必要时增加散热措施。

    7. 总结和推荐


    总体而言,DC/DC 模块电源 AS-1WR3 & BLS-1WR3 系列是一款高性能、高可靠性的电子元器件。其显著的特点包括高效、低空载电流、宽工作温度范围等,适用于多种应用场景。强烈推荐此系列模块电源,尤其对于需要高度可靠电源供应的应用场合。

B1203LS-1WR3参数

参数
散热方式 自然空冷
类型 -
输出总功率 1W
输入电压最小值 10.8V
输入电压最大值 13.2V
转换效率 75%
最大容性负载 2400μF
特性 -
输出电压组数 1
输出电压 3.3V
输出方式 -
开关频率 260KHz
输出电流最大值 303mA
长*宽*高 19.65mm*6mm*10.16mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

B1203LS-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

B1203LS-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 B1203LS-1WR3 B1203LS-1WR3数据手册

B1203LS-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
