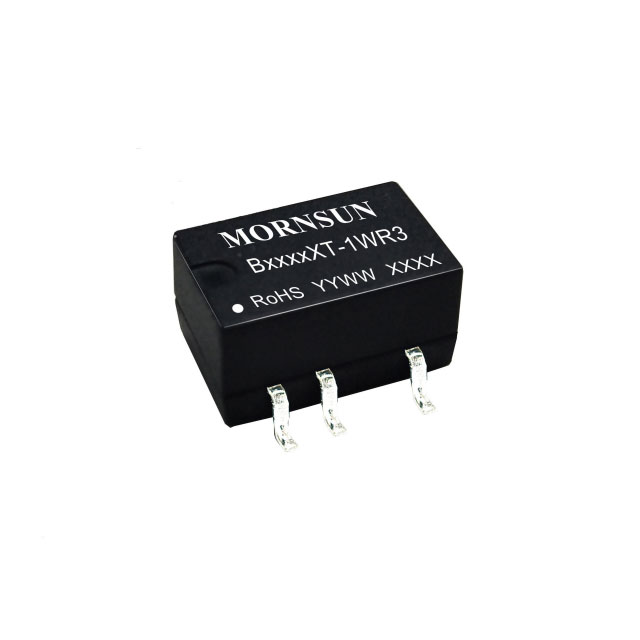

B0324XT-1WR3

产品分类: DC-DC模块
产品描述: 220μF 220KHz 自然空冷 84% 1W 42mA 24V 1 3.63V 2.97V SMD 贴片安装 13.2mm*11.4mm*7.25mm
供应商型号: SG-B0324XT-1WR3
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 B0324XT-1WR3

B0324XT-1WR3概述

    DC/DC 模块电源 B03XT-1WR3 系列技术手册

    产品简介


    DC/DC 模块电源 B03XT-1WR3 系列是广州金升阳科技有限公司推出的一款高效、小型化、隔离型的直流电源模块。该系列专为需要稳定、高效率输出电压的板载电源系统设计,适用于多种数字和模拟电路,如纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等。

    技术参数


    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 输入电流 | (满载/空载) | 3.3VDC | 394/12 | 416/ | mA |
    5VDC | 370/12 | 389/
    9VDC/12VDC/15VDC/24VDC | 361/12 | 379/
    | 纹波电流 30 mA |
    | 冲击电压 -0.7 5 | VDC |
    | 输入电压 3.3 | 5 | 24 | VDC |
    | 输出电压 3.3VDC | 24VDC | VDC |
    | 短路保护 持续,自恢复 | - | -

    产品特点和优势


    - 可持续短路保护:在输出端发生短路时,电源能够自我保护并自动恢复。
    - 低空载输入电流:空载时输入电流仅为 12mA,大大节省能源。
    - 宽工作温度范围:工作温度范围宽至 -40℃ 至 +105℃,适应恶劣环境。
    - 高效率:最高效率可达 84%,在各种负载下均能保持良好表现。
    - 小型 SMD 封装:便于安装和空间有限的应用场合。
    - 隔离电压:隔离电压达 1500VDC,确保电气安全。
    - 国际标准引脚方式:易于集成到现有的电路板设计中。

    应用案例和使用建议


    典型应用:
    - 在输入输出端连接适当的滤波电容,以减少纹波。根据不同的输出电压选择合适的电容值(详见手册表 1)。例如,3.3VDC 输出可以使用 4.7µF/16V 的输入电容和 10µF/16V 的输出电容。
    使用建议:
    - 确保选择合适容量的电容,过大的电容可能导致启动问题。
    - 严格按照手册提供的推荐电路进行设计,以达到最佳的电磁兼容性(EMC)效果。

    兼容性和支持


    兼容性:
    - B03XT-1WR3 系列电源模块与其他标准引脚设计的设备具有良好的兼容性,可以直接替换同类产品。
    支持和维护:
    - 广州金升阳科技有限公司提供全面的技术支持和售后服务,可根据客户需求提供定制服务。如需进一步了解详情,请联系公司技术人员。

    常见问题与解决方案


    问题 1:如何正确选择输出电容?
    - 解决方案:根据输出电压选择合适的电容值,具体参数见手册表 1。确保电容值既不过大也不过小,以防止启动问题或纹波过大。
    问题 2:在低温环境下,电源模块的工作效率如何?
    - 解决方案:在工作温度低于 85℃时,可能需要降额使用。详细降额信息请参见手册图 2。

    总结和推荐


    总结:
    B03XT-1WR3 系列电源模块以其高效率、宽工作温度范围、低空载电流等显著优点,成为众多电路设计的理想选择。尤其是其稳定的输出电压和完善的短路保护功能,使其在各类工业应用中表现出色。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐 B03XT-1WR3 系列电源模块用于各种需要高可靠性和高效率的电路系统。

B0324XT-1WR3参数

参数
转换效率 84%
输出方式 -
最大容性负载 220μF
散热方式 自然空冷
输入电压最大值 3.63V
输出电压 24V
输入电压最小值 2.97V
类型 -
输出总功率 1W
特性 -
开关频率 220KHz
输出电流最大值 42mA
输出电压组数 1
长*宽*高 13.2mm*11.4mm*7.25mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 托盘

B0324XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

B0324XT-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 B0324XT-1WR3 B0324XT-1WR3数据手册

B0324XT-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.247
50+ ¥ 10.35
100+ ¥ 10.005
500+ ¥ 9.66
1000+ ¥ 9.315
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.24
直接购买
