K78L12-3AR3

产品分类: AC-DC模块
产品描述: 400KHz 3A 12V 36V 16V Fixed SIP-12 通孔安装
供应商型号: SG-K78L12-3AR3
供应商: 期货订购
标准整包数: 1

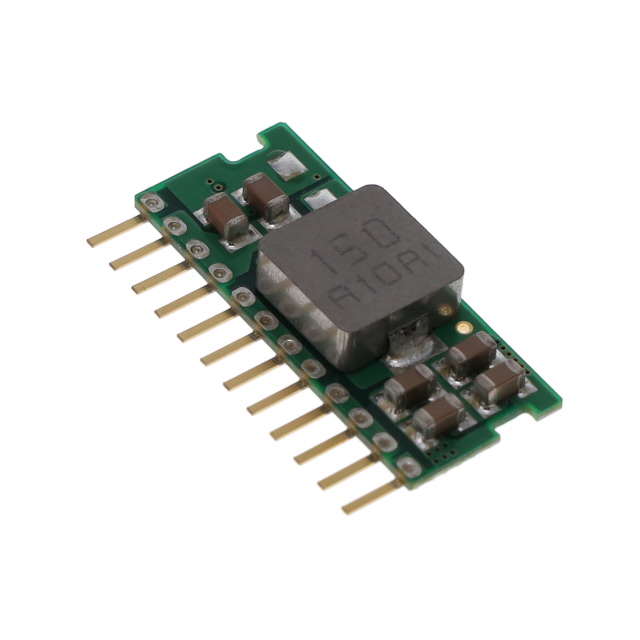

MORNSUN/广州金升阳科技 AC-DC模块 K78L12-3AR3

K78L12-3AR3概述

    K78(L)xx-3AR3 系列 DC/DC 模块电源产品概述

    产品简介


    K78(L)xx-3AR3 系列是一款高效、非隔离式的稳压单路输出 DC/DC 转换器。其主要应用包括工控系统、电力设备以及各种仪器仪表。这一系列的电源转换器以其高效的转换效率和广泛的输入电压范围,成为众多工业应用的理想选择。

    技术参数


    以下是 K78(L)xx-3AR3 系列的技术参数摘要:
    - 输入电压范围: 8-36VDC(某些型号最高可到 36V)
    - 满载效率: 高达 97%
    - 输出电压范围: 3.3V, 5V, 6.5V, 9V, 12V, 15V
    - 输出电流: 3000mA
    - 工作温度范围: -40°C 到 +85°C
    - 空载输入电流: 2mA
    - 通过认证: EN62368
    - 最大容性负载: 3300μF(根据输出电压而异)

    产品特点和优势


    - 高效率: 高达 97%,显著降低能源损耗。
    - 低空载功耗: 空载时输入电流仅为 2mA,有助于节省能耗。
    - 宽输入电压范围: 可适应多种电源环境。
    - 自动恢复短路保护: 保证在出现异常情况时的系统稳定性。
    - 紧凑设计: 无需外置散热片,适用于空间受限的应用场合。

    应用案例和使用建议


    K78(L)xx-3AR3 系列广泛应用于工业控制、电力系统、医疗设备和仪器仪表等。例如,在工业控制系统中,它们可以用作主电源的稳压器,确保系统运行稳定。对于医疗设备,这类电源转换器可以提供稳定的直流输出,提高系统的可靠性和安全性。
    使用建议:
    1. 选用合适电容: 根据输出电压选择适当的陶瓷电容(C1 和 C2),推荐值参见表 1。
    2. 考虑负载变化: 在 10% 至 100% 负载范围内,电压调整率为 ±0.5%,确保系统在各种负载条件下保持稳定。
    3. 注意瞬态响应: 在 50% 负载阶跃变化下,瞬态响应偏差和恢复时间需要根据具体输出电压进行调整,以保证系统的稳定性。

    兼容性和支持


    该系列电源转换器具备良好的电磁兼容性,符合 CISPR32/EN55032 CLASS B 和 IEC/EN 61000-4 系列标准。制造商提供技术支持,确保产品在实际应用中的顺利部署和使用。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查负载调节率和线性调节率,确保使用正确的电容和电阻值。

    - 问题: 发现短路现象。
    - 解决方案: 检查电路连接,确保电源输出端没有短路,确认是否需要外接熔丝。

    总结和推荐


    K78(L)xx-3AR3 系列 DC/DC 模块电源在高效、稳定性和可靠性方面表现出色,尤其适用于工业控制和仪器仪表等领域。建议用户在使用前详细阅读手册中的应用指南,以获得最佳性能和使用寿命。综合评估,这款电源转换器是非常值得推荐的产品。

K78L12-3AR3参数

参数
输出方式 Fixed
输入电压最小值 16V
输出电流最大值 3A
输入电压最大值 36V
最大容性负载 -
特性 -
转换效率 -
开关频率 400KHz
类型 -
输出电压 12V
输出总功率 -
散热方式 -
输出电压组数 -
通用封装 SIP-12
安装方式 通孔安装
零件状态 在售
包装方式 托盘

K78L12-3AR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K78L12-3AR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 K78L12-3AR3 K78L12-3AR3数据手册

K78L12-3AR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
