URB2412LD-30WR3

产品分类: DC-DC模块
产品描述: 2700μF 4:1宽压输入灌封,铁路行业专用 300KHz 自然空冷 90% 30W 2.5A 12V 2 36V 9V DC DIP 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: ESY-URB2412LD-30WR3
供应商: 海外现货
标准整包数: 1

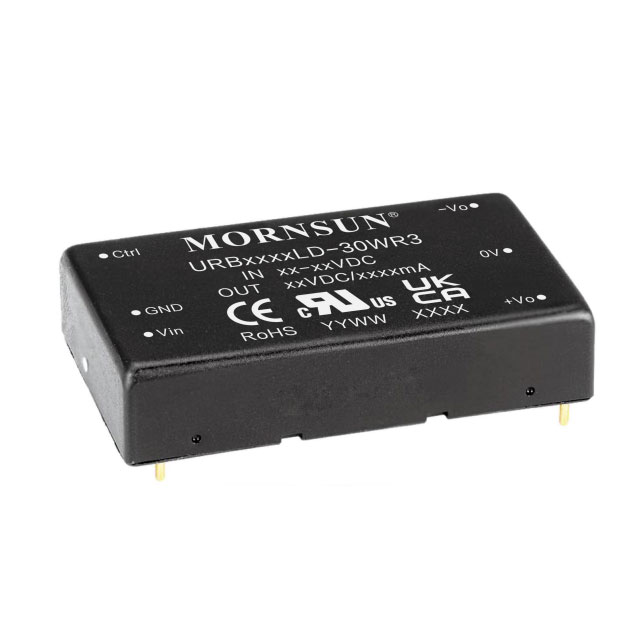

MORNSUN/广州金升阳科技 DC-DC模块 URB2412LD-30WR3

URB2412LD-30WR3概述


    产品简介


    DC/DC转换器
    URALD-30WR3 和 URBLD-30WR3系列是具有超宽输入范围和可调节单/双输出的30W隔离式DC-DC转换器。这些转换器适用于数据传输设备、电池电源设备、电信设备、分布式电源系统、混合模块系统、远程控制系统、工业机器人和铁路等领域。

    技术参数


    - 输入电压范围: 9-75VDC(取决于型号)
    - 输出电压: 3.3V/5V/±5V/±12V/±15V/±24V(取决于型号)
    - 效率: 高达90%(满载时);高达82%(5%负载时)
    - 无负载功耗: 低至0.14W
    - 隔离电压测试: 1500VDC
    - 保护功能: 输入欠压保护、输出短路保护、过压保护、过流保护
    - 工作温度范围: -40℃到+80℃
    - 认证: CB专利保护,RoHS,符合CISPR32/EN55032标准(无需外部组件),符合EN50155铁路标准,通过IEC60950、UL60950、EN60950和EN62368标准
    - 封装形式: 侧向封装(不带散热器)、侧向封装(带散热器)、机箱安装(A2S)、DIN轨安装(A4S)

    产品特点和优势


    1. 超宽输入范围: 支持4:1的输入电压范围,非常适合多种电源需求。
    2. 高效率: 在满载和轻载情况下都能保持高效率,有助于降低能源消耗。
    3. 低功耗: 即使在无负载状态下,功耗也很低。
    4. 安全防护: 具备输入欠压、输出短路、过压和过流等多种保护机制。
    5. 高可靠性: 工作温度范围广,满足多种严苛环境的需求。
    6. 电磁兼容性: 满足CISPR32/EN55032和EN50155标准,无需额外组件。
    7. 坚固封装: 采用六面金属屏蔽设计,增强抗干扰能力。
    8. 安装灵活: 可选配散热器或安装方式,以适应不同应用场景。

    应用案例和使用建议


    应用案例:
    - 数据中心: 在数据中心中用于各类服务器、交换机和存储设备的电源管理。
    - 通信设备: 适用于通信基站和移动通信设备,确保稳定的电源供应。
    - 铁路系统: 符合EN50155标准,适合用于铁路车辆的电力转换需求。
    使用建议:
    - 散热管理: 在高温环境下使用时,建议选择带散热器的型号,以确保长期稳定运行。
    - 输入电容调整: 为减少输入/输出纹波,可以通过适当增加输入和输出电容值来进一步优化性能。
    - 电磁兼容性电路设计: 参考手册中的推荐电路图,进行适当的EMC设计,以确保最佳性能。

    兼容性和支持


    - 兼容性: 本系列产品与其他标准DC-DC转换器和相关设备兼容,可以轻松集成到现有系统中。
    - 支持服务: 厂商提供详尽的技术支持文档,如需要还可联系技术人员进行定制化服务。

    常见问题与解决方案


    1. 问题: 设备无法启动。
    - 解决办法: 检查输入电压是否在规定范围内,确保输入电源正常。
    2. 问题: 输出电压不稳定。
    - 解决办法: 检查输入滤波电容和输出滤波电容是否符合要求,确保电容值在规定范围内。
    3. 问题: 负载响应时间较长。
    - 解决办法: 确保负载在规定的负载范围内,检查负载电容值是否符合要求。

    总结和推荐


    URALD-30WR3 & URBLD-30WR3系列DC-DC转换器在多种应用场合下表现出色,尤其适用于要求高性能和高可靠性的工业及铁路领域。其广泛的输入范围、高效率、多重保护功能和良好的EMC性能使其成为市场上极具竞争力的产品。对于需要稳定电源供应和高环境适应性的应用,强烈推荐使用此系列产品。

URB2412LD-30WR3参数

参数
输入电压最大值 36V
散热方式 自然空冷
输出电流最大值 2.5A
最大容性负载 2700μF
输出电压组数 2
特性 4:1宽压输入灌封,铁路行业专用
输出方式 DC
转换效率 90%
输出总功率 30W
开关频率 300KHz
类型 -
输出电压 12V
输入电压最小值 9V
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

URB2412LD-30WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB2412LD-30WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB2412LD-30WR3 URB2412LD-30WR3数据手册

URB2412LD-30WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
