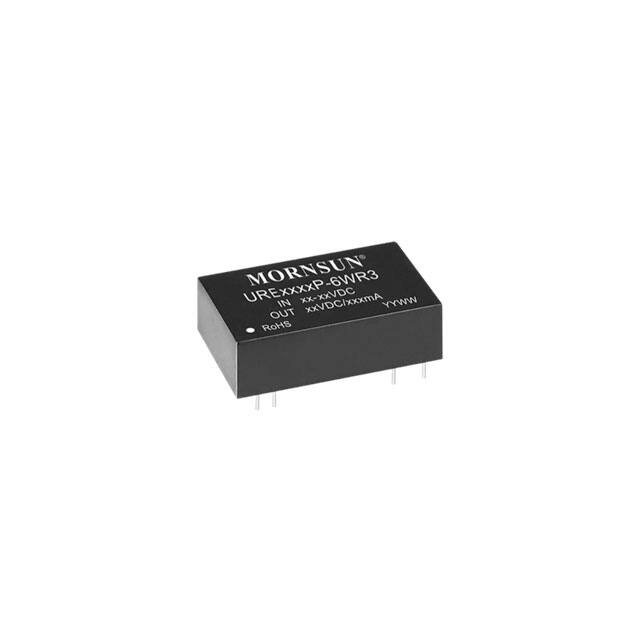

URE2412P-6WR3

产品分类: DC-DC模块
产品描述: 330μF 4:1宽压输入灌封,正负输出 300KHz 自然空冷 83% 6W ±250mA ±12V 2 36V 9V DC DIP 通孔安装 31.6mm*20.3mm*10.2mm
供应商型号: SG-URE2412P-6WR3
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 URE2412P-6WR3

URE2412P-6WR3概述

    电子元器件产品技术手册:UREP-6WR3 & URFP-6WR3 系列 DC/DC 转换器

    产品简介


    UREP-6WR3 和 URFP-6WR3 系列是 MORNSUN 广州科技有限公司生产的高效率 6W 隔离型 DC/DC 转换器。这些转换器采用 DIP 封装形式,具有超宽输入电压范围(4:1),广泛应用于工业控制、电力系统、仪器仪表及通信等领域。它们提供单输出和双输出选项,并具备出色的电气特性和防护功能。

    技术参数


    - 输入电压范围:24V(9-36V)和 48V(18-75V)
    - 输出电压:可选多种输出电压,如 ±3.3V、±5V、±12V、±15V 和 ±24V
    - 最大输出功率:6W
    - 负载电流:根据输出电压不同而变化,例如在 24V 输出时,最大负载电流为 400mA
    - 效率:高达 88%
    - 空载功耗:低至 0.12W
    - 隔离测试电压:3kVDC
    - 操作温度范围:-40℃ 到 +85℃
    - 电磁兼容性:符合 CISPR32/EN55032 CLASS A 标准
    - 保护机制:输入欠压保护、输出短路保护、过压保护、过流保护

    产品特点和优势


    - 超宽输入电压范围:能够适应各种电源条件,提高了应用灵活性
    - 高效率:高达 88% 的转换效率,节省能源,降低热损耗
    - 低空载功耗:减少了待机状态下的能量消耗,延长使用寿命
    - 强电气隔离:3kVDC 隔离测试电压,确保安全隔离
    - 广泛的温度适应能力:-40℃ 至 +85℃ 操作温度范围,适合恶劣环境
    - 全面的保护机制:多层保护机制确保设备的安全运行

    应用案例和使用建议


    - 工业控制:适用于自动化设备中的电源转换,确保稳定的电源供应
    - 电力系统:用于发电厂、变电站等电力设施中的电力管理
    - 仪器仪表:适用于各种测量仪器的电源转换,保证测量准确性
    - 通信设备:在通信系统中,确保各个模块间的稳定供电
    使用建议:
    - 在设计电路时,合理选择输入和输出电容值(Cin 和 Cout),可以进一步减少输入和输出的纹波电压。
    - 确保电容值不超过规定的最大电容负载值。
    - 建议选用具有低 ESR(等效串联电阻)的电容器,以提高整体性能。

    兼容性和支持


    - 兼容性:支持标准引脚布局,方便集成到现有系统中。
    - 支持和服务:MORNSUN 提供详尽的技术文档和支持服务,包括设计参考和应用指南。

    常见问题与解决方案


    - 问题:设备启动电压不足导致无法正常启动。
    解决方案:确保输入电压达到启动要求,例如 24VDC 输入的启动电压为 9VDC,48VDC 输入的启动电压为 18VDC。

    - 问题:设备在过载情况下保护机制不触发。
    解决方案:检查过压、过流和短路保护设置是否正确,必要时调整相关参数。

    总结和推荐


    UREP-6WR3 和 URFP-6WR3 系列 DC/DC 转换器以其超宽输入电压范围、高效率、强隔离能力和广泛的温度适应能力,展示了卓越的产品性能。它们在工业控制、电力系统和通信设备中的广泛应用充分证明了其可靠性和适用性。强烈推荐在需要高性能电源转换的应用中使用这些产品。
    建议:为了获得最佳效果,请详细阅读技术手册并遵循推荐的设计和使用方法。如有任何疑问或需要技术支持,请联系 MORNSUN 官方支持团队。

URE2412P-6WR3参数

参数
特性 4:1宽压输入灌封,正负输出
输出电压 ±12V
输入电压最大值 36V
输出电压组数 2
输入电压最小值 9V
输出总功率 6W
开关频率 300KHz
输出方式 DC
转换效率 83%
类型 -
散热方式 自然空冷
输出电流最大值 ±250mA
最大容性负载 330μF
长*宽*高 31.6mm*20.3mm*10.2mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

URE2412P-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URE2412P-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URE2412P-6WR3 URE2412P-6WR3数据手册

URE2412P-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 60.31
50+ ¥ 55.5
100+ ¥ 53.65
500+ ¥ 51.8
1000+ ¥ 49.95
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 60.31
