首页  >  产品百科  >  WRE2415P-3WR2

WRE2415P-3WR2

产品分类: DC-DC模块
产品描述: 1000μF 200KHz 自然空冷 84% 3W ±100mA ±15V 2 36V 18V DIP 31.6mm*20.3mm*10.2mm
供应商型号: SG-WRE2415P-3WR2
供应商: 期货订购
标准整包数: 1

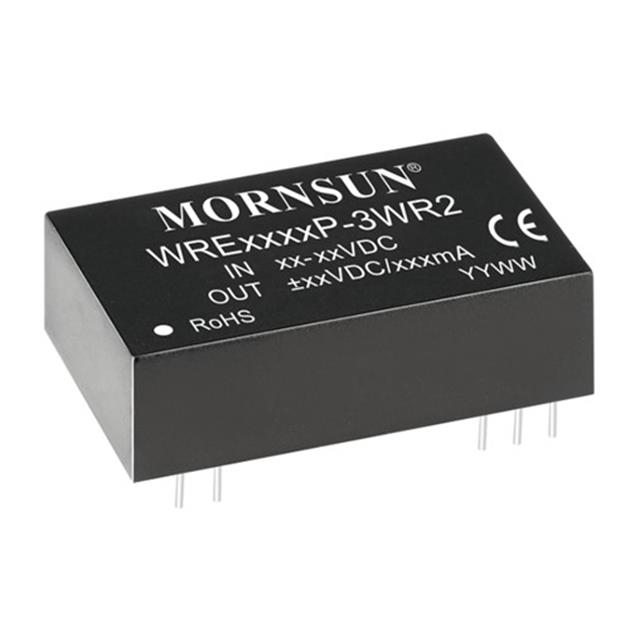

MORNSUN/广州金升阳科技 DC-DC模块 WRE2415P-3WR2

WRE2415P-3WR2概述

    电子元器件产品技术手册解析:WREP-3WR2 & WRFP-3WR2 系列 DC/DC 转换器

    产品简介


    WREP-3WR2 和 WRFP-3WR2 系列是 MORNSUN 公司生产的一款隔离型 3W DC-DC 转换器,属于紧凑型 DIP 封装。此系列转换器提供宽输入电压范围(2:1),适用于多种输出电压,包括 5V、12V、15V 和 24V,满足通信、仪器仪表及工业电子等领域的需求。它们具有高效率、宽温度工作范围(-40℃ 至 +85℃)等特点,且支持远程控制和短路保护功能。

    技术参数


    | 输入电压范围(VDC) | 输出满载效率(%) | 最大输出电流(mA) | 最小电容负载(µF) |
    ||
    | 5 (4.5-9) | 74/76 | ±300/±15 | 2200 |
    | 5 (4.5-9) | 76/78 | ±125/±6 | 1800 |
    | 5 (4.5-9) | 76/78 | ±100/±5 | 1000 |
    | ... | ... | ... | ... |
    更多详细的技术参数请参见技术手册中的输入和输出规格部分。

    产品特点和优势


    1. 宽输入电压范围:支持 2:1 的输入电压范围,增强了对不同电源系统的适应能力。
    2. 高效率:最高可达 86%,提高了能源利用效率。
    3. 隔离电压测试:IO 隔离电压高达 3k VDC,确保了安全可靠的操作环境。
    4. 过载和短路保护:具备自恢复的输出短路保护机制,提升了系统的稳定性和可靠性。
    5. 宽温度范围:-40℃ 到 +85℃ 的工作温度范围,适合各种恶劣环境。

    应用案例和使用建议


    这些转换器广泛应用于通信系统、医疗设备、工业自动化等领域。为了充分发挥其效能,在设计电路时应适当增加输入和输出电容器(Cin 和 Cout)的容量,确保其不超过产品规定的最大电容负载值。此外,使用过程中需确保输出负载不低于额定负载的 5%,以避免输出纹波过大。

    兼容性和支持


    WREP-3WR2 和 WRFP-3WR2 系列 DC/DC 转换器在设计上充分考虑了与其他电子元器件和设备的兼容性,可以方便地集成到现有的系统中。厂商提供了详尽的技术支持和维护服务,用户可随时联系技术人员获取帮助。

    常见问题与解决方案


    - 问题:启动电压范围过低。
    - 解决方案:根据输入电压的不同,确保启动电压符合手册中规定的最低值(例如 5VDC 输入为 4.5V)。
    - 问题:输出纹波过大。
    - 解决方案:适当增加输入和输出电容器的容量,选择低 ESR 电容器,确保负载高于额定负载的 5%。


    总结和推荐


    综上所述,WREP-3WR2 和 WRFP-3WR2 系列 DC/DC 转换器凭借其高效率、宽工作温度范围、可靠的保护机制以及广泛的适用性,成为通信、仪器仪表和工业电子领域的理想选择。强烈推荐使用这些转换器,特别是在需要高效、稳定和安全供电的应用环境中。

WRE2415P-3WR2参数

参数
输入电压最小值 18V
输出电流最大值 ±100mA
输入电压最大值 36V
散热方式 自然空冷
特性 -
最大容性负载 1000μF
输出方式 -
开关频率 200KHz
输出电压组数 2
输出总功率 3W
输出电压 ±15V
类型 -
转换效率 84%
长*宽*高 31.6mm*20.3mm*10.2mm
通用封装 DIP
包装方式 管装

WRE2415P-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRE2415P-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRE2415P-3WR2 WRE2415P-3WR2数据手册

WRE2415P-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 33.415
50+ ¥ 30.75
100+ ¥ 29.725
500+ ¥ 28.7
1000+ ¥ 27.675
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.41
