E0512XT-1WR3

产品分类: DC-DC模块
产品描述: 220μF 定电压输入,隔离非稳压双路输出 270KHz 自然空冷 83% 1W ±42mA ±12V 2 5.5V 4.5V DC SMD 15.24mm*11.4mm*7.25mm
供应商型号: SG-E0512XT-1WR3
供应商: 期货订购
标准整包数: 1

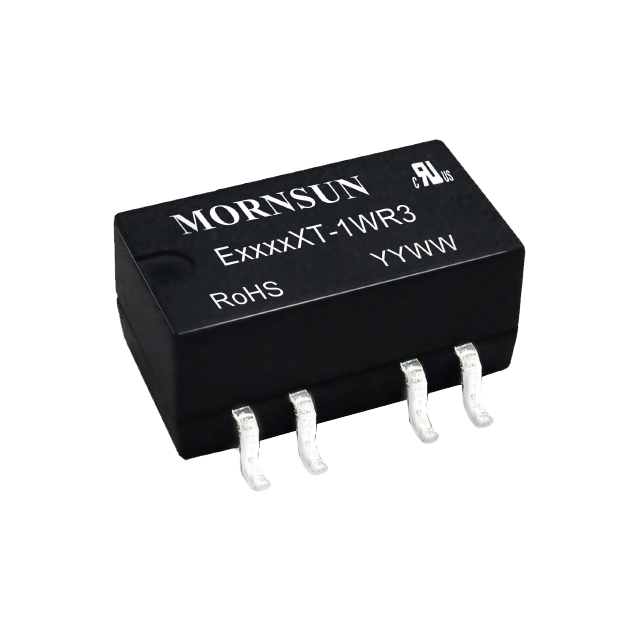

MORNSUN/广州金升阳科技 DC-DC模块 E0512XT-1WR3

E0512XT-1WR3概述

    DC/DC 模块电源 E05XT-1WR3 系列技术手册解读

    产品简介


    E05XT-1WR3 系列是一款专为板上电源系统设计的高可靠性、高效率的DC/DC转换器。这款模块电源的核心功能在于它能够提供一组与输入电源隔离的双路输出电压。产品主要应用于纯数字电路、低频模拟电路、继电器驱动电路以及数据交换电路等。

    技术参数


    - 输入电压:4.5V 至 5.5V(典型5V)
    - 输出电压:±3.3V/±5V/±9V/±12V/±15V/±24V
    - 输出电流:根据输出电压不同,电流范围也有所不同(例如,±3.3V 时为 ±152mA/±15mA)
    - 效率:最高可达 85%
    - 隔离电压:3000VDC
    - 工作温度范围:-40℃ 至 +105℃
    - 封装尺寸:15.24 x 11.40 x 7.25 mm(SMD 封装)
    - 重量:1.4g

    产品特点和优势


    - 可持续短路保护:能够承受长时间短路而不损坏。
    - 低空载输入电流:空载时仅需 5mA。
    - 小型封装:便于安装且占用空间小。
    - 高效率:达 85%,适合能源敏感应用。
    - 宽工作温度范围:适应极端环境。

    应用案例和使用建议


    E05XT-1WR3 系列广泛用于数字电路、模拟电路等领域。例如,在继电器驱动电路中,可以确保电源稳定输出;在数据交换电路中,有助于提升信号传输的稳定性。为了减少输入输出纹波,建议在输入输出端连接一个适当的电容滤波网络。

    兼容性和支持


    E05XT-1WR3 系列采用国际标准引脚方式,与其他同类产品具有良好的兼容性。制造商提供了详细的技术支持和维护文档,确保客户在使用过程中得到充分指导。

    常见问题与解决方案


    - 问题1:电源启动困难
    解决方案:检查输出电容是否过大。调整电容值到推荐范围。
    - 问题2:纹波噪声过高
    解决方案:参考应用指南中的滤波电路,增加合适的滤波电容。

    总结和推荐


    E05XT-1WR3 系列以其高效、高可靠性和宽工作温度范围著称,特别适合需要在恶劣环境中保持稳定供电的应用。综合考虑其卓越的性能和适用范围,强烈推荐在数字电路及低频模拟电路中使用。
    通过对 E05XT-1WR3 系列 DC/DC 模块电源的技术手册的全面解析,我们可以看到它不仅具备卓越的技术规格,还拥有广泛的应用场景和详尽的使用指南。这些都使得 E05XT-1WR3 成为市场上非常值得推荐的高品质电源解决方案。

E0512XT-1WR3参数

参数
最大容性负载 220μF
输出总功率 1W
散热方式 自然空冷
输出方式 DC
输出电流最大值 ±42mA
转换效率 83%
输出电压组数 2
类型 -
输入电压最大值 5.5V
输出电压 ±12V
特性 定电压输入,隔离非稳压双路输出
开关频率 270KHz
输入电压最小值 4.5V
长*宽*高 15.24mm*11.4mm*7.25mm
通用封装 SMD
应用等级 工业级
包装方式 管装

E0512XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

E0512XT-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 E0512XT-1WR3 E0512XT-1WR3数据手册

E0512XT-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.1859
50+ ¥ 14.895
100+ ¥ 14.3985
500+ ¥ 13.902
1000+ ¥ 13.4055
库存: 5000
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.18
