D121212S-1WR3

产品分类:
产品描述:
供应商型号: 2725-D121212S-1WR3-ND
供应商: Digi-Key
标准整包数: 1

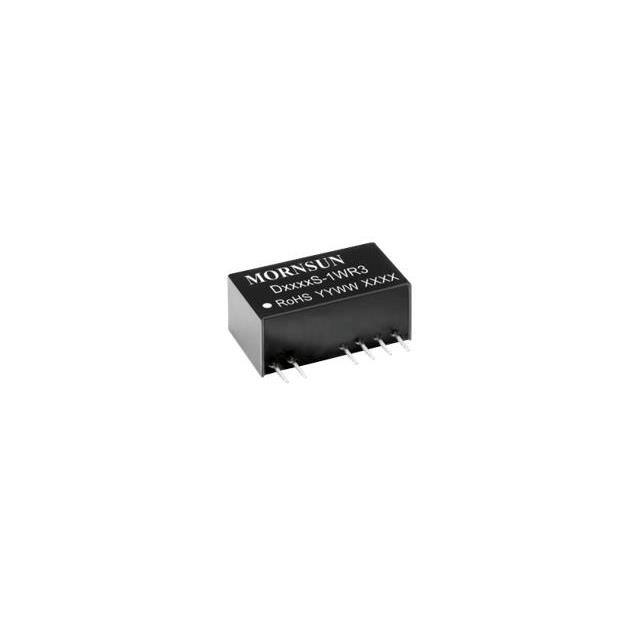

MORNSUN/广州金升阳科技  D121212S-1WR3

D121212S-1WR3概述

    DC/DC 模块电源 D(N)S-1WR3 系列技术手册

    1. 产品简介


    D(N)S-1WR3 系列是广州金升阳科技有限公司推出的一款高性能 DC/DC 模块电源,主要用于分布式电源系统中的双输出电源需求。该系列电源具有高效能和良好的可靠性,适用于多种应用场景,包括纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等。

    2. 技术参数


    D(N)S-1WR3 系列的技术规格如下:
    | 产品型号 | 输入电压(VDC) | 输出电压(VDC) | 输出电流(mA) | 满载效率(%) |

    | D120505S-1WR3 | 12 (10.8-13.2) | 5 | 5 | 74/78 |
    | D121212S-1WR3 | 12 | 12 | 4.2 | 74/78 |
    | D240505(N)S-1WR3 | 24 (21.6-26.4) | 5 | 5 | 72/78 |
    | D241515S-1WR3 | 24 | 15 | 3.3 | 72/78 |
    其他关键参数:
    - 输入电流(满载/空载):12VDC 输入下为 107/8 mA,24VDC 输入下为 54/8 mA。
    - 纹波和噪声(20MHz带宽):≤100mVp-p。
    - 线性调节率:±1.2%。
    - 负载调节率:5VDC 输出下为 6%,12VDC 输出下为 3%,15VDC 输出下为 2%。
    - 工作温度范围:-40℃至+105℃。
    - 隔离电压:输入对输出 1500VDC,输出对输出 1000VDC。
    - 绝缘电阻:输入-输出/输出1-输出2,绝缘电压500VDC 时大于1000 MΩ。
    - 开关频率:100%负载时标称输入电压下为260kHz。

    3. 产品特点和优势


    D(N)S-1WR3 系列具有以下特点和优势:
    - 可持续短路保护:能够在短路情况下持续保护电路,且能够自动恢复。
    - 高效率:满载效率高达78%。
    - 宽工作温度范围:-40℃至+105℃,适应各种恶劣环境。
    - 小型封装:SIP封装,体积小巧便于安装。
    - EMI/EMS特性:满足CISPR32/EN55032 CLASS B标准,具备良好的电磁兼容性能。
    - 高隔离电压:输入对输出1500VDC,输出对输出1000VDC,适合隔离应用。
    - 长时间工作稳定性:平均无故障时间(MTBF)达到3500小时以上。

    4. 应用案例和使用建议


    该系列电源广泛应用于需要稳定双输出电源的应用场合。例如,工业控制系统中的继电器驱动电路和数据交换电路。为了优化性能,建议根据实际应用场景合理选择滤波电容。在启动时,建议避免过大容性负载,以免引发启动问题。图3展示了推荐的电容配置,表1提供了详细的推荐容性负载值。

    5. 兼容性和支持


    D(N)S-1WR3 系列与市面上主流的电子元器件兼容性良好,易于集成到现有系统中。公司提供全面的技术支持和售后服务,如遇到问题可以及时与技术人员联系。

    6. 常见问题与解决方案


    - 问题:电源无法启动
    - 解决办法:检查输入电压是否在规定范围内,确保电容配置正确。
    - 问题:输出电压不稳定
    - 解决办法:检查负载调节率是否超出规定范围,适当调整负载或电容配置。
    - 问题:EMI超标
    - 解决办法:参照图4所示推荐电路进行EMI优化。

    7. 总结和推荐


    综上所述,D(N)S-1WR3 系列凭借其高效能、宽工作温度范围和良好的EMI特性,在众多应用场景中表现出色。我们强烈推荐此系列产品用于需要双输出隔离电源的场合。此外,由于其优良的性价比和完善的售后服务,D(N)S-1WR3 系列具有很高的市场竞争力。

D121212S-1WR3参数

参数
包装方式 管装

D121212S-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

D121212S-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 MORNSUN/广州金升阳科技 D121212S-1WR3 D121212S-1WR3数据手册

D121212S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4035 ¥ 20.3096
库存: 131
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.3
