F2415XT-1WR3-TR

产品分类: DC-DC稳压器
产品描述: 1 15V 26.4V 21.6V 贴片安装,黏合安装 13.2mm*8.5mm*7.3mm
供应商型号: XN-F2415XT-1WR3-TR
供应商: 期货订购
标准整包数: 1

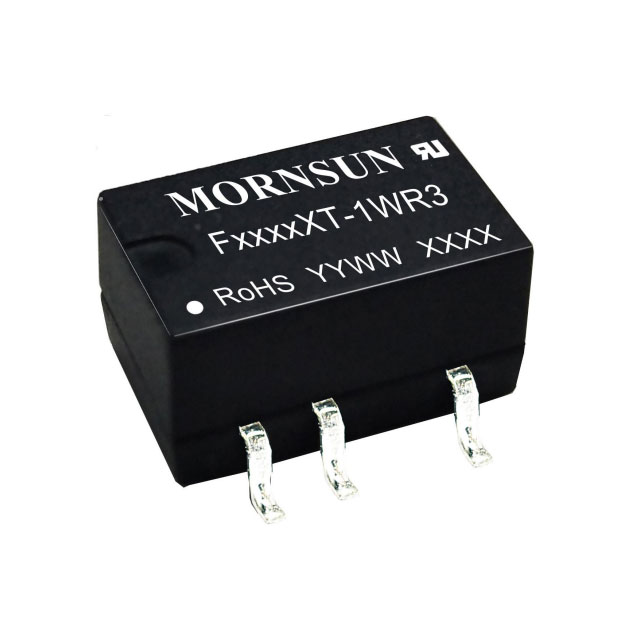

MORNSUN/广州金升阳科技 DC-DC稳压器 F2415XT-1WR3-TR

F2415XT-1WR3-TR概述

    # DC/DC 模块电源 FXT-1WR3-TR 系列产品技术手册

    产品简介


    基本介绍
    DC/DC 模块电源 FXT-1WR3-TR 系列是广州金升阳科技有限公司推出的一款高效能电源转换装置。该系列产品主要应用于板上电源系统,能够产生一组与输入电源隔离的电压。典型应用领域包括纯数字电路、低频模拟电路、继电器驱动电路以及数据交换电路等。

    技术参数


    输入输出特性
    - 输入电压范围: 12VDC (10.8-13.2VDC),15VDC (13.5-16.5VDC),24VDC (21.6-26.4VDC)
    - 输出电压: 5VDC,9VDC,12VDC,15VDC,24VDC
    - 满载效率: 高达 85%
    - 最大输出电流:
    - 5VDC 输出:200mA
    - 9VDC 输出:111mA
    - 12VDC 输出:84mA
    - 15VDC 输出:67mA
    - 24VDC 输出:42mA
    性能参数
    - 工作效率: 高达 85%
    - 空载输入电流: 低至 8mA
    - 纹波噪声:
    - 5VDC/9VDC/12VDC/15VDC 输出: 30mVp-p 至 75mVp-p
    - 24VDC 输出: 50mVp-p 至 100mVp-p
    - 线性调节率: ±1.2%
    - 负载调节率: 3% 至 10%
    工作环境
    - 工作温度范围: -40°C 至 +105°C
    - 存储温度: -55°C 至 +125°C
    - 存储湿度: 5%RH 至 95%RH

    产品特点和优势


    独特功能和优势
    1. 可持续短路保护: 自动恢复,保证系统的稳定运行。
    2. 高效率: 高达 85%,有效降低能耗。
    3. 宽输入电压范围: 适应多种输入电压条件。
    4. 小型 SMD 封装: 方便集成到紧凑的设计中。
    5. 高隔离电压: 达到 3000VDC,提高安全性。
    6. 国际标准引脚方式: 易于与各种系统接口连接。
    7. 低空载输入电流: 减少待机功耗,延长使用寿命。

    应用案例和使用建议


    实际应用场景
    FXT-1WR3-TR 系列被广泛用于纯数字电路、低频模拟电路、继电器驱动电路以及数据交换电路。在这些应用场景中,它能够提供可靠的电源输出,保持系统稳定运行。
    使用建议
    1. 减少纹波: 在输入输出端连接适当的电容滤波网络,例如表 1 中推荐的电容值。
    2. 热管理: 注意散热设计,特别是在高温环境下。
    3. 负载匹配: 确保负载容量适配,避免因过载导致性能下降。

    兼容性和支持


    兼容性
    FXT-1WR3-TR 系列与市场上常见的电路板和系统兼容,可以方便地安装在不同类型的主板上。同时,产品采用了国际标准的引脚方式,使得安装和集成变得简单便捷。
    支持和服务
    广州金升阳科技有限公司提供全面的技术支持,包括详细的使用手册、设计指南以及在线咨询服务。此外,公司还可以根据客户需求进行产品定制,满足特定应用需求。

    常见问题与解决方案


    常见问题及解决方法
    1. 启动问题:
    - 解决方案: 选择合适容量的滤波电容,确保不会影响启动。
    2. 纹波噪声较大:
    - 解决方案: 检查输入输出端电容是否符合推荐值,并重新调整电路设计。
    3. 发热问题:
    - 解决方案: 加强散热措施,使用更大散热片或风扇辅助降温。

    总结和推荐


    综合评估
    FXT-1WR3-TR 系列产品凭借其高效能、宽输入电压范围、高隔离电压等特性,成为一种值得信赖的电源转换解决方案。其广泛的适用性使其在众多领域中表现出色。
    推荐结论
    鉴于上述优点,强烈推荐 FXT-1WR3-TR 系列产品用于各种需要可靠电源供应的应用场景。无论是对于新项目还是现有系统升级,该系列都是理想的选择。

F2415XT-1WR3-TR参数

参数
最大输出电压 15V
同步整流器 -
开关频率 -
功能 -
输出数量 1
最小输出电压 -
最小输入电压 21.6V
拓扑 -
输出类型 -
最大输入电压 26.4V
长*宽*高 13.2mm*8.5mm*7.3mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

F2415XT-1WR3-TR厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

F2415XT-1WR3-TR数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 F2415XT-1WR3-TR F2415XT-1WR3-TR数据手册
