B1212M-2WR3

产品分类: DC-DC模块
产品描述: 84% 12V
供应商型号:
供应商:
标准整包数: 0

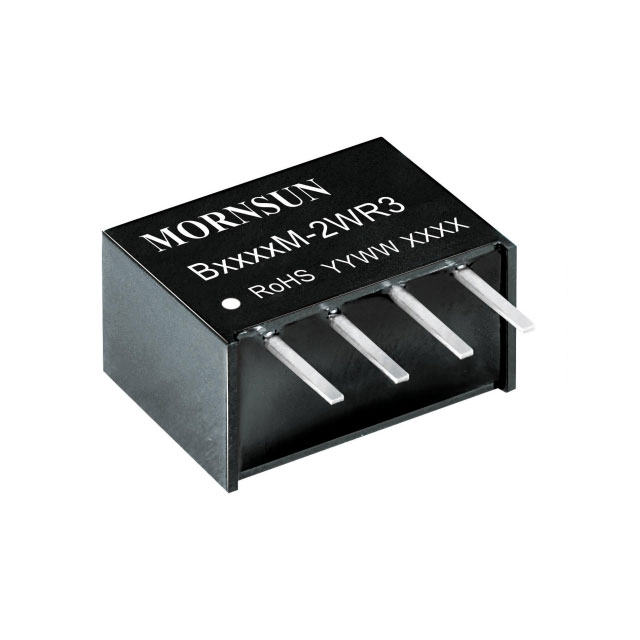

MORNSUN/广州金升阳科技 DC-DC模块 B1212M-2WR3

B1212M-2WR3概述

    DC/DC 模块电源 BM-2WR3 系列技术手册

    产品简介


    DC/DC 模块电源 BM-2WR3 系列是由广州金升阳科技有限公司开发的一款高效稳定的直流转换电源模块。这些模块具有高效率、宽输入电压范围、可靠的短路保护功能以及优秀的电磁兼容性,适用于多种电子电路应用。主要应用于纯数字电路、低频模拟电路、继电器驱动电路及数据交换电路等场合。

    技术参数


    BM-2WR3 系列各型号的具体技术参数如下:
    | 产品型号 | 输入电压 (VDC) | 输出电压 (VDC) | 输出电流 (mA) | 满载效率 (%) | 最大容性负载 (µF) |
    |
    | B1203M-2WR3 | 12 (10.8-13.2) | 3.3 | 400/40 | 75/79 | 2400 |
    | B1205M-2WR3 | 5 | 400/40 | 78/82 | 2400 |
    | B1212M-2WR3 | 12 | 167/17 | 80/84 | 560 |
    | B2405M-2WR3 | 24 (21.6-26.4) | 5 | 400/40 | 74/80 | 2400 |
    | B2415M-2WR3 | 15 | 133/13 | 78/84 | 560 |
    输入特性:
    - 输入电流(满载/空载):12V 输入下 3.3VDC 输出为 140/8 mA,其他输出为 147/8 mA。
    - 反射纹波电流:最大 15 mA。
    - 冲击电压:12V 输入下最大 18 VDC,24V 输入下最大 30 VDC。
    输出特性:
    - 输出电压精度:根据误差包络曲线图(图 1)。
    - 线性调节率:输入电压变化±1%,3.3VDC 输出为 ±1.5%,其他输出为 ±1.2%。
    - 负载调节率:10% 到 100% 负载下,3.3VDC 输出为 ±10%,其他输出为 ±15%。
    - 纹波&噪声:20 MHz 带宽下为 75-180 mVp-p。
    - 短路保护:可持续短路,自恢复。

    产品特点和优势


    - 高效率:最高可达 84% 的满载效率。
    - 广泛的工作温度范围:-40℃ 至 +85℃。
    - 高隔离电压:输入-输出隔离电压达 1500 VDC。
    - 持续短路保护:自恢复机制。
    - 低空载输入电流:仅 8 mA。
    - 国际标准引脚方式:便于安装和维护。

    应用案例和使用建议


    典型应用:
    - 在输入输出端连接一个电容滤波网络以进一步减少纹波。电容值需根据实际情况选择,过大可能会影响启动稳定性。例如,12VDC 输入下,3.3VDC/5VDC 输出端推荐使用 10 µF/16V 的电容。
    EMC 典型推荐电路:
    - 使用外部电容和电感来抑制 EMI 和 EMS。推荐电容值为 4.7 µF/50V,电感值为 6.8 µH。

    兼容性和支持


    - 兼容性:该模块与各种常见的电路板兼容,适用于多种工业和消费电子产品。
    - 支持:制造商提供详细的技术文档和支持,用户可以访问 www.mornsun.cn 获取更多资料和指导。

    常见问题与解决方案


    - 启动问题:过大的输入电容可能导致启动困难。建议选择合适的电容值并确保滤波电容正确连接。
    - 电磁干扰:采用外部滤波器,如电感和电容,可以有效抑制电磁干扰。
    - 短路保护失效:检查电路是否存在短路现象,确保负载在额定范围内工作。

    总结和推荐


    综上所述,BM-2WR3 系列 DC/DC 模块电源凭借其高效、稳定和多功能性,在众多应用中表现出色。它适合用于各种工业控制、通信设备以及消费电子领域。如果您正在寻找一款高效且可靠的直流电源模块,BM-2WR3 系列是一个不错的选择。强烈推荐该系列模块电源用于您的下一个项目。

B1212M-2WR3参数

参数
转换效率 84%
输出电流最大值 -
输出电压 12V
输入电压最大值 -
输出总功率 -
散热方式 -
开关频率 -
最大容性负载 -
输出方式 -
类型 -
输出电压组数 -
特性 -
输入电压最小值 -
零件状态 在售
包装方式 管装
