首页  >  产品百科  >  F2424S-2WR3

F2424S-2WR3

产品分类: DC-DC模块
产品描述: 220μF 260KHz 自然空冷 86% 2W 83mA 24V 2 26.4V 21.6V SIP 19.65mm*7.05mm*10.16mm
供应商型号: SG-F2424S-2WR3
供应商: 期货订购
标准整包数: 1

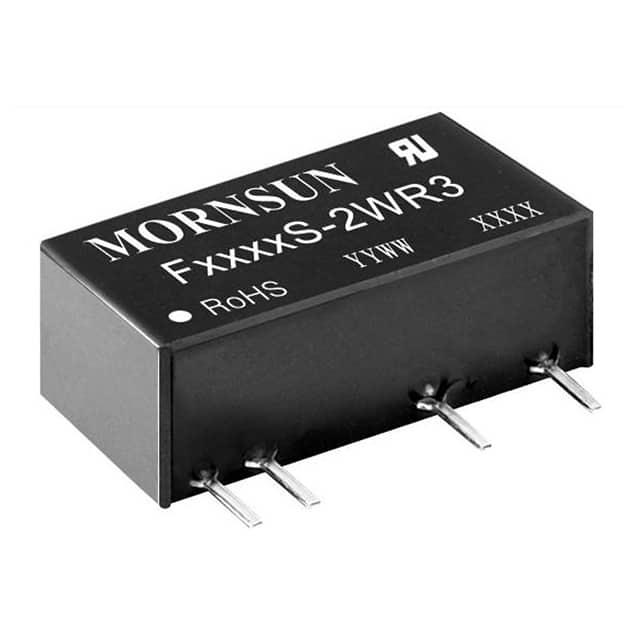

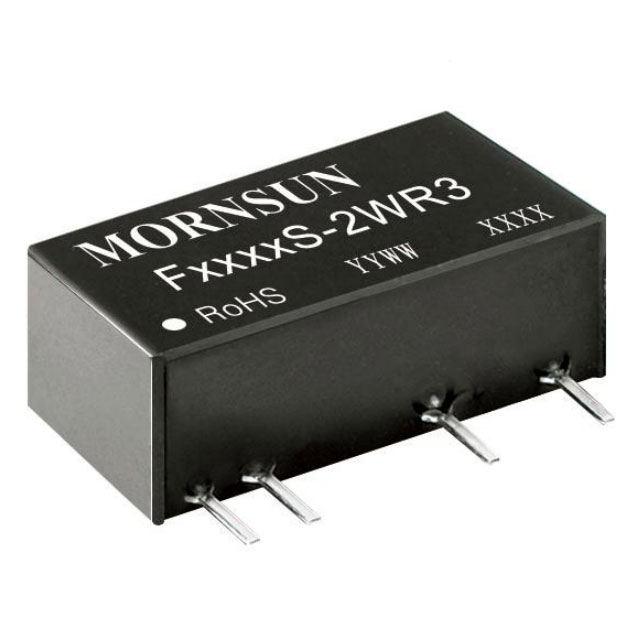

MORNSUN/广州金升阳科技 DC-DC模块 F2424S-2WR3

F2424S-2WR3概述

    DC/DC 模块电源 ES-2WR3 & FS-2WR3 系列技术手册

    产品简介


    DC/DC 模块电源 ES-2WR3 & FS-2WR3 系列是广州金升阳科技有限公司开发的高效能电源转换产品。这些模块电源主要用于板上电源系统中,旨在产生与输入电源隔离的电压,适用于各种电力应用场合。其主要功能是将不同电压等级的直流电源转换为所需的电压输出,并确保输入与输出之间的电气隔离。

    技术参数


    - 输入电压范围: 3.3V 至 24V (典型范围 10.8V 至 26.4V)
    - 输出电压: ±3.3V 至 ±24V,具体输出电压根据型号而异
    - 最大输出电流: 42mA 至 400mA
    - 满载效率: 70% 至 86%
    - 隔离电压: 3000VDC
    - 工作温度范围: -40°C 至 +105°C
    - 存储温度范围: -55°C 至 +125°C
    - 尺寸: 19.65 x 7.05 x 10.16mm
    - 重量: 2.4g (典型值)
    - 工作频率: 260kHz (满载)
    - 功率密度: 高功率密度
    - 短路保护: 可持续,自动恢复

    产品特点和优势


    ES-2WR3 & FS-2WR3 系列具备多项独特的功能和优势,使其在多种应用场景中表现出色。关键优势如下:
    - 可持续短路保护:防止长时间短路导致的损害。
    - 空载输入电流低: 仅 8mA,提高了能效和可靠性。
    - 高效率: 最高达 86%,有效减少能量损耗。
    - 宽工作温度范围: -40°C 至 +105°C,适合恶劣环境。
    - 高隔离电压: 3000VDC,确保电气安全。
    - 国际标准引脚方式: 易于集成和兼容其他设备。
    - 高功率密度: 减少空间占用。
    - EMC 优良: 通过 CISPR32/EN55032 Class B 认证,满足电磁干扰要求。

    应用案例和使用建议


    ES-2WR3 & FS-2WR3 系列非常适合以下应用场景:
    - 工业控制系统
    - 通信设备
    - 医疗仪器
    - 车载电子系统
    - 测试设备
    建议使用合适的滤波电容来减小输入输出纹波。具体电容值参考手册中的推荐容性负载值表。对于每一路输出,在确保安全可靠工作的条件下,推荐容性负载值如表所示。

    兼容性和支持


    ES-2WR3 & FS-2WR3 系列与其他电子元器件兼容,具有良好的标准化接口。厂家提供详细的技术支持和维护服务,可通过公司官网或客户服务热线获得帮助。

    常见问题与解决方案


    - Q: 产品在高温环境下能否正常工作?
    - A: 产品的工作温度范围为 -40°C 至 +105°C,如果温度高于 85°C,建议进行降额使用。

    - Q: 产品在输出电压纹波方面表现如何?
    - A: 纹波噪声测试显示最高值为 180mVp-p(20MHz 带宽),可按手册中提供的方法测试。

    总结和推荐


    ES-2WR3 & FS-2WR3 系列 DC/DC 模块电源以其高效的性能、宽泛的工作温度范围和良好的电气特性,在多种应用场景中表现出色。它不仅适用于工业控制和通信设备,还广泛应用于医疗仪器和车载电子系统等领域。其高功率密度、可持续短路保护和高效率使其在市场上具有很强的竞争力。因此,强烈推荐使用 ES-2WR3 & FS-2WR3 系列 DC/DC 模块电源。

F2424S-2WR3参数

参数
输出电流最大值 83mA
散热方式 自然空冷
输出方式 -
输出电压 24V
输入电压最小值 21.6V
输入电压最大值 26.4V
特性 -
转换效率 86%
输出总功率 2W
开关频率 260KHz
最大容性负载 220μF
输出电压组数 2
类型 -
长*宽*高 19.65mm*7.05mm*10.16mm
通用封装 SIP
零件状态 在售
包装方式 管装

F2424S-2WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

F2424S-2WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 F2424S-2WR3 F2424S-2WR3数据手册

F2424S-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.507
50+ ¥ 13.35
100+ ¥ 12.905
500+ ¥ 12.46
1000+ ¥ 12.015
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.5
