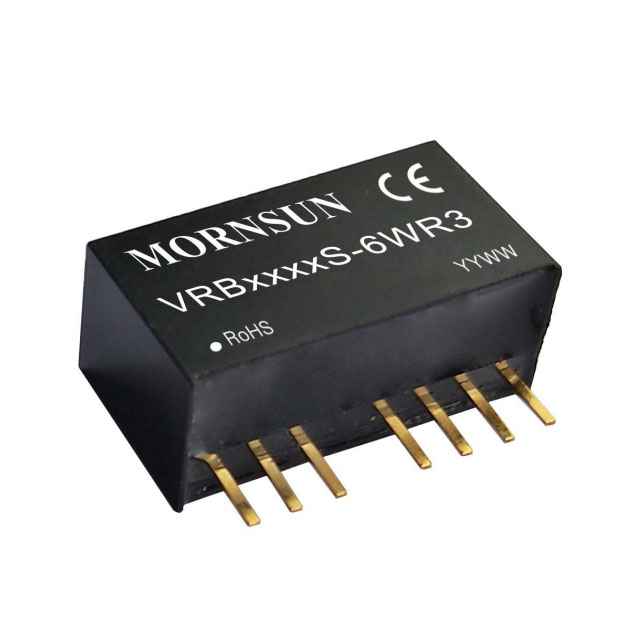

VRB1209S-6WR3

产品分类: DC-DC模块
产品描述: 470μF 500KHz 自然空冷 82% 6W 667mA 9V 1 18V 9V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: ESY-VRB1209S-6WR3
供应商: 海外现货
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 VRB1209S-6WR3

VRB1209S-6WR3概述

    VRBS-6WR3 系列 DC/DC 电源模块技术手册解析

    1. 产品简介


    VRBS-6WR3 系列 DC/DC 电源模块是一款高性能的单路输出电源转换器,具备 6W 的输出功率。该模块拥有 2:1 的宽电压输入范围,支持 12VDC 和 24VDC 输入电压,适用于医疗、工业控制、电力、仪器仪表、通信等多个领域。该系列采用了小型 SIP 封装,符合国际标准引脚方式,且具有高效率(最高可达 87%)、低空载功耗(低至 0.12W)等显著特点。此外,该模块还通过了多项安全和环境认证,包括 RoHS 认证和 EN62368-1 认证。

    2. 技术参数


    | 参数 | 范围 | 单位 |
    |
    | 输入电压范围 | 12VDC (9-18) / 24VDC (18-36) | VDC |
    | 输出电压 | 3.3V / 5V / 9V / 12V / 15V / 24V | VDC |
    | 输出功率 | 6W | W |
    | 效率 | 高达 87% | % |
    | 隔离电压 | 1600VDC | VDC |
    | 工作温度范围 | -40°C to +105°C | °C |
    | 输出电压精度 | ±1% | % |
    | 线性调节率 | ±0.5% | % |
    | 负载调节率 | ±0.5% | % |
    | 纹波&噪声 | 50-100mVp-p | mVp-p |
    | 瞬态恢复时间 | 300-500µs | µs |

    3. 产品特点和优势


    - 宽输入电压范围:2:1 的宽电压输入范围使得该模块能够适应多种输入电压条件。
    - 高效率:高达 87% 的效率保证了能源的有效利用。
    - 低空载功耗:低至 0.12W 的空载功耗有助于节能减排。
    - 可靠的安全保护:具备输入欠压保护、输出短路保护和过流保护功能。
    - 严格的环境适应性:-40°C 至 +105°C 的工作温度范围适合多种恶劣环境。
    - 小型封装:SIP 封装使模块体积小巧,易于集成。

    4. 应用案例和使用建议


    VRBS-6WR3 系列适用于多种应用场景,如医疗设备中的电源供应、工业控制系统中的电源管理以及电力系统的稳定供电。在使用过程中,可以参照设计参考图 2,通过增加外接电容来进一步减少输入输出纹波。对于需要提高 EMC 性能的应用场合,建议使用图 3 中推荐的电路进行 EMC 解决方案。

    5. 兼容性和支持


    该模块与其他电子元件具有良好的兼容性,可以轻松集成到现有系统中。广州金升阳科技有限公司提供了全面的技术支持和服务,确保用户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    - 问题:输入电压超出最大容许值导致模块损坏。
    - 解决办法:严格遵守技术手册中的输入电压限制,确保输入电压在规定的范围内。
    - 问题:输出纹波过大影响系统性能。
    - 解决办法:通过增加外接电容来改善纹波表现,具体参数参考设计参考图 2。
    - 问题:模块启动困难。
    - 解决办法:检查输入电压是否达到最小启动电压要求,确保供电正常。

    7. 总结和推荐


    综上所述,VRBS-6WR3 系列 DC/DC 电源模块凭借其高效率、宽输入电压范围、优秀的安全保护措施以及严格的环境适应性,展现了出色的性能和可靠性。无论是医疗、工业控制还是电力行业,该模块都能满足多样化的需求。因此,我们强烈推荐 VRBS-6WR3 系列 DC/DC 电源模块作为高效、可靠的电源解决方案。

VRB1209S-6WR3参数

参数
转换效率 82%
类型 -
输出电压 9V
散热方式 自然空冷
开关频率 500KHz
输出方式 -
输入电压最大值 18V
输出电压组数 1
特性 -
输入电压最小值 9V
最大容性负载 470μF
输出电流最大值 667mA
输出总功率 6W
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

VRB1209S-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

VRB1209S-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 VRB1209S-6WR3 VRB1209S-6WR3数据手册

VRB1209S-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
