首页  >  产品百科  >  URB2412YMD-6WR3

URB2412YMD-6WR3

产品分类: DC-DC模块
产品描述: 470μF 300KHz 自然空冷 87% 6W 500mA 12V 1 36V 9V DIP 通孔安装 25.4mm*25.4mm*11.7mm
供应商型号: C91789
供应商: 国内现货
标准整包数: 1

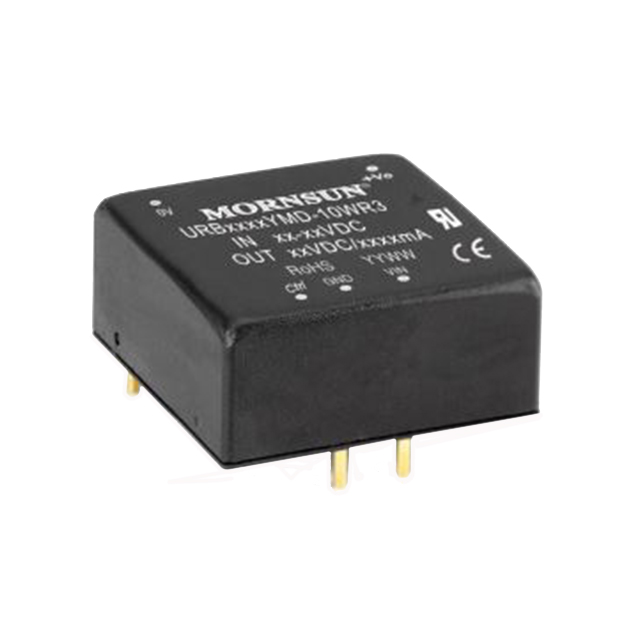

MORNSUN/广州金升阳科技 DC-DC模块 URB2412YMD-6WR3

URB2412YMD-6WR3概述

    # DC/DC 电源模块 URAYMD-6WR3 & URBYMD-6WR3 系列技术手册

    产品简介


    DC/DC 电源模块 URAYMD-6WR3 & URBYMD-6WR3 系列是广州金升阳科技有限公司推出的一款高性能直流转换器,适用于多种应用场合。这款电源模块拥有6W的输出功率,具备4:1的超宽输入电压范围(9-36VDC),并提供单路或正负双路输出选项。该产品在医疗、工业控制、电力、仪器仪表、通信及铁路等多个领域有着广泛的应用。

    技术参数


    以下是该电源模块的关键技术参数:
    | 参数 | 规格 |

    | 输出功率 | 6W |
    | 输入电压范围 | 9-36VDC 或 18-75VDC |
    | 输出电压精度 | ±1% 至 ±3% |
    | 满载效率 | 高达88% |
    | 启动电压 | 9VDC 或 18VDC |
    | 输入欠压保护 | 6.5VDC(24VDC输入系列),15.5VDC(48VDC输入系列)|
    | 隔离电压 | 1500VDC |
    | 工作温度范围 | -40°C 至 +85°C |
    | 冷却方式 | 自然空冷 |
    输出特性
    | 参数 | 规格 |

    | 输出电压精度 | ±1% 至 ±3% |
    | 线性调节率 | ±0.2% 至 ±0.5% |
    | 负载调节率 | ±0.5% 至 ±1.5% |
    | 过压保护 | 110%-160%Vo |
    | 过流保护 | 110%-140%Io |
    | 瞬态恢复时间 | 300 至 500 μs |
    | 纹波&噪声 | 60 至 85 mVp-p |
    其他特性
    | 参数 | 规格 |

    | 开关频率 | 300 kHz |
    | 平均无故障时间 | 1000 k hours |
    | 安全工作温度范围 | -40°C 至 +85°C |
    | 防护等级 | A2S 和 A4S 封装具有输入防反接保护|

    产品特点和优势


    1. 超宽输入电压范围:可以适应多种不同类型的电源输入。
    2. 高效率:满载效率高达88%,有助于提高系统的能效。
    3. 低功耗:空载功耗仅0.12W,有利于节能减排。
    4. 隔离电压:1500VDC的隔离电压,确保了电源模块的安全性。
    5. 全面的保护机制:包括输入欠压保护、输出短路、过流、过压保护等功能。
    6. 工作温度范围广:支持在极端环境下工作。
    7. 认证齐全:包括 UL60950-1、EN62368-1、IEC60950-1 等多项国际认证。

    应用案例和使用建议


    该电源模块可广泛应用于医疗设备、工业控制系统、电力设备、仪器仪表、通信系统及铁路设施等。
    使用建议
    - 在使用该电源模块时,建议先了解所用产品的具体规格,尤其是输入电压范围和输出电压精度。
    - 为了获得更好的纹波抑制效果,可在输入端和输出端添加适当的电容。
    - 根据不同的应用场景选择合适的封装形式(A2S 或 A4S)。

    兼容性和支持


    该电源模块的设计使其能够与市面上主流的电气设备兼容。广州金升阳科技有限公司还提供了详尽的技术支持和售后服务,以确保用户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    1. Q: 电源模块启动困难?
    - A: 确认输入电压是否在规定的启动电压范围内。检查是否有正确的接地连接。
    2. Q: 输出电压不稳定?
    - A: 检查输入电压是否在额定范围内,是否有可能干扰电源模块稳定性的外部因素。
    3. Q: 发现纹波噪声较大?
    - A: 建议在外围增加电容来平滑纹波。

    总结和推荐


    综上所述,DC/DC 电源模块 URAYMD-6WR3 & URBYMD-6WR3 系列凭借其卓越的性能和广泛的适用性,成为了市场上的一款优质产品。其优异的效率、全面的保护机制以及广阔的工作温度范围,使其成为各类工业应用的理想选择。因此,我们强烈推荐这款产品给需要高性能、稳定电源模块的用户。

URB2412YMD-6WR3参数

参数
输出电压组数 1
散热方式 自然空冷
输出电流最大值 500mA
开关频率 300KHz
转换效率 87%
输入电压最大值 36V
类型 -
输入电压最小值 9V
输出总功率 6W
特性 -
最大容性负载 470μF
输出电压 12V
输出方式 -
长*宽*高 25.4mm*25.4mm*11.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URB2412YMD-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB2412YMD-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB2412YMD-6WR3 URB2412YMD-6WR3数据手册

URB2412YMD-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
