首页  >  产品百科  >  B2412S-2WR3

B2412S-2WR3

产品分类: DC-DC模块
产品描述: 560μF 260KHz 自然空冷 84% 2W 167mA 12V 1 26.4V 21.6V SIP 通孔安装 19.65mm*7.05mm*10.16mm
供应商型号: SG-B2412S-2WR3
供应商: 国内现货
标准整包数: 1

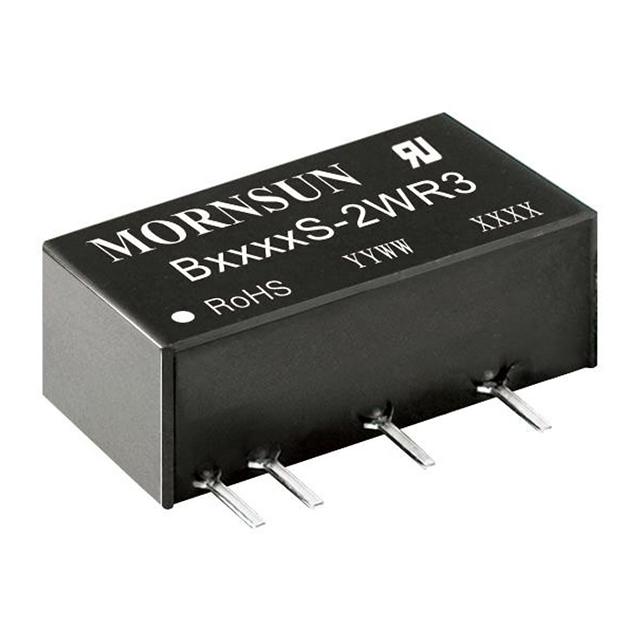

MORNSUN/广州金升阳科技 DC-DC模块 B2412S-2WR3

B2412S-2WR3概述

    电子元器件产品技术手册:AS-2WR3 & BS-2WR3 系列 DC/DC 模块电源

    1. 产品简介


    AS-2WR3 & BS-2WR3 系列 DC/DC 模块电源是由广州金升阳科技有限公司生产的高效能电源转换模块。该系列产品广泛适用于需要板上电源系统中产生与输入电源隔离的电压的应用场合。它具备高效率、高功率密度和宽泛的工作温度范围等显著特点,为用户提供可靠的电源解决方案。

    2. 技术参数


    | 项目 | 技术规格 |

    | 输入电压范围(VDC) | 12-13.2 (A系列), 15-16.5 (A系列), 21.6-26.4 (A系列) |
    | 输出电压(VDC) | ±3.3, ±5, ±7.2, ±9, ±12, ±15, ±24 |
    | 输出电流(mA) | ±303/±30 (A1203S-2WR3), ±200/±20 (A1205S-2WR3), ±139/±13 (A1207S-2WR3), ±111/±11 (A1209S-2WR3), ±83/±8 (A1212S-2WR3), ±67/±7 (A1215S-2WR3), ±42/±4 (A1224S-2WR3) |
    | 效率(%) | 71%-86% |
    | 工作温度范围(℃) | -40°C 至 +105°C |
    | 隔离电压(VDC) | 1500VDC |

    3. 产品特点和优势


    - 可持续短路保护:模块电源能够承受持续短路状态并自动恢复,提高系统的稳定性和可靠性。
    - 高效率:高达86%的转换效率,有效降低能源损耗。
    - 宽泛的工作温度范围:-40°C 至 +105°C 的工作温度范围,适用于各种恶劣环境。
    - 国际标准引脚方式:便于集成到不同的电子系统中,简化安装过程。
    - 高功率密度:紧凑的设计使得这些模块能够在有限的空间内实现高效的能量转换。

    4. 应用案例和使用建议


    AS-2WR3 & BS-2WR3 系列电源模块适合应用于工业自动化、通信设备、医疗器械、安防监控等领域。在设计应用电路时,应注意选用合适的滤波电容以进一步减小输入输出纹波。例如,对于12VDC输入电压,推荐使用2.2μF/25V的电容进行滤波。

    5. 兼容性和支持


    - 兼容性:该模块电源具有国际标准引脚方式,兼容多种电子系统。
    - 技术支持:广州金升阳科技有限公司提供详尽的技术文档和支持服务,包括产品应用指南和技术咨询。

    6. 常见问题与解决方案


    - 问题:启动时出现输入输出纹波过大的情况。
    - 解决办法:根据应用指南选择合适的滤波电容,避免过大或过小的电容导致启动问题。
    - 问题:工作温度超过105°C。
    - 解决办法:在高温环境下使用时,确保产品降额使用,并根据手册中的温度降额曲线图进行调整。

    7. 总结和推荐


    AS-2WR3 & BS-2WR3 系列 DC/DC 模块电源以其卓越的效率、宽泛的工作温度范围和高可靠性,成为众多应用场合的理想选择。特别是对于需要隔离的多路输出应用,这些模块电源的表现尤为突出。因此,我们强烈推荐这一系列的产品给追求高效能、稳定性的用户。

B2412S-2WR3参数

参数
特性 -
输出方式 -
最大容性负载 560μF
输入电压最小值 21.6V
输出电压 12V
类型 -
输出总功率 2W
转换效率 84%
输入电压最大值 26.4V
散热方式 自然空冷
开关频率 260KHz
输出电流最大值 167mA
输出电压组数 1
长*宽*高 19.65mm*7.05mm*10.16mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

B2412S-2WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

B2412S-2WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 B2412S-2WR3 B2412S-2WR3数据手册

B2412S-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.344
50+ ¥ 13.2
100+ ¥ 12.76
500+ ¥ 12.32
1000+ ¥ 11.88
库存: 300
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.34
直接购买
加入购物车
