LD05-23B12R2-M

产品分类: AC-DC稳压器
产品描述: 5W 420mA 85V~305 VAC, 100~430 VDC 12V 85V~305 VAC, 100~430 VDC DIP 通孔安装 45.7mm*25.4mm*21.5mm
供应商型号: SG-LD05-23B12R2-M
供应商: 期货订购
标准整包数: 1

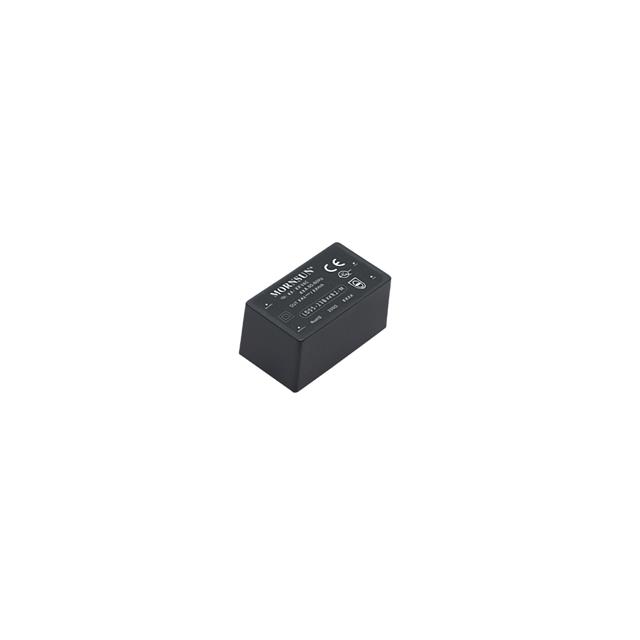

MORNSUN/广州金升阳科技 AC-DC稳压器 LD05-23B12R2-M

LD05-23B12R2-M概述

    # 金升阳 LD05-23BxxR2-M 系列 AC/DC 电源模块技术手册

    产品简介


    金升阳 LD05-23BxxR2-M 系列是专为客户提供的一种高效能、紧凑型的 AC-DC 模块电源。这类电源被广泛用于工业、电力、家电、仪表、通讯及民用等领域,适用于严苛的电磁兼容环境。它具备超宽输入电压范围、低功耗、高效率、高可靠性等特点,并且通过多项国际安全标准认证。

    技术参数


    输入特性
    - 交流输入电压范围:85 - 305VAC
    - 直流输入电压范围:100 - 430VDC
    - 输入频率:47 - 63 Hz
    - 输入电流:115VAC 时最大为0.13A,230VAC 时最大为0.07A
    - 冲击电流:115VAC 下为15A,230VAC 下为30A
    - 漏电流:277VAC/50Hz 下最大为0.25mA RMS
    - 内置保险管:1A/300V,慢断
    - 热插拔:不支持
    输出特性
    - 输出电压精度:±2%
    - 线性调节率:满载下±0.3% 至±0.5%
    - 负载调节率:0% - 100% 负载下±0.5% 至±1.0%
    - 纹波噪声:20MHz 带宽下峰-峰值为50至100mV
    - 待机功耗:230VAC 时最大为0.1W
    - 温度漂移系数:±0.02%/℃
    - 短路保护:打嗝式,可持续短路并自动恢复
    - 过流保护:≥120%Io,自恢复
    - 过压保护:根据输出电压不同而异
    通用特性
    - 隔离电压:输入-输出之间 4000VAC,漏电流<5mA
    - 绝缘电阻:输入-输出之间 500VDC 时大于100MΩ
    - 工作温度:-40℃ 至 +85℃
    - 存储温度:-40℃ 至 +105℃
    - 存储湿度:最高95%RH
    - 焊接温度:波峰焊焊接 260±5℃,时间 5 - 10秒;手工焊接 360±10℃,时间 3 - 5秒
    - 开关频率:65kHz
    - 功率降额:50℃ 至 70℃ 为1.75%/℃;70℃ 至 85℃ 为1.67%/℃
    - 安全标准:IEC/EN/UL62368/EN60335/EN61558
    - 安规认证:EN62368
    - 安全等级:CLASS II
    - MTBF:MIL-HDBK-217F@25℃ >1,080,000小时
    EMC 特性
    - 传导骚扰:CISPR32/EN55032 CLASS B;EN55014-1
    - 辐射骚扰:CISPR32/EN55032 CLASS B;EN55014-1
    - 静电放电:IEC/EN 61000-4-2 ±6KV/±8KV,性能准则A;EN55014-2 性能准则A
    - 辐射抗扰度:IEC/EN 61000-4-3 10V/m,性能准则A;EN55014-2 性能准则A
    - 脉冲群抗扰度:IEC/EN61000-4-4 ±2KV,性能准则A;IEC/EN61000-4-4 ±4KV,推荐电路见图2,性能准则A
    - 浪涌抗扰度:IEC/EN 61000-4-5 线对线 ±1KV/±2KV,性能准则A;EN55014-2 性能准则A
    - 传导骚扰抗扰度:IEC/EN61000-4-6 10Vr.m.s,性能准则A;EN55014-2 性能准则A
    - 电压暂降、跌落和短时中断抗扰度:IEC/EN61000-4-11 0%,70%,性能准则B;EN55014-2 性能准则B

    产品特点和优势


    1. 超宽输入电压范围:能够适应各种电压环境,减少应用复杂度。
    2. 低功耗:待机功耗仅为0.1W,节能高效。
    3. 高效率:最高可达81.5%,性能优异。
    4. 高可靠性:内置多重保护机制,如短路保护、过流保护和过压保护,确保长时间稳定运行。
    5. 安全隔离:满足多项国际安全标准,适合多种应用场合。
    6. 全塑料外壳:符合UL94V-0,防火安全。
    7. 优秀的EMC性能:满足国际标准,适合电磁兼容性要求高的环境。

    应用案例和使用建议


    典型应用电路
    - 输出滤波电容C2建议使用高频低阻电解电容,容量和流过的电流请参考各厂商提供的技术规格。电容耐压至少降额到80%。
    - 陶瓷电容C1去除高频噪声。
    - TVS管在模块异常时保护后级电路,建议使用。
    使用建议
    - 在自然风冷却环境中使用,如果在密闭环境中使用,请咨询厂家。
    - 配合推荐的电路方案可以有效提高EMC性能,减少干扰。

    兼容性和支持


    - 该产品通过多项国际安全标准认证,兼容多种设备和系统。
    - 广州金升阳科技有限公司提供全面的技术支持,包括产品定制服务,具体需求可直接联系技术人员。

    常见问题与解决方案


    问题1:如何处理高温度下的功耗?
    - 解决方案:确保在高温环境下正确使用散热措施,如加装散热片或风扇。
    问题2:EMC标准未达标怎么办?
    - 解决方案:参考手册中提供的EMC解决方案推荐电路,适当增加必要的防护元件如保险丝、电阻等。

    总结和推荐


    LD05-23BxxR2-M 系列AC/DC电源模块是一款功能强大、性能卓越的产品,适合于多种复杂的应用场景。其高效率、低功耗和良好的EMC性能使其在市场上具有很强的竞争优势。推荐在需要高可靠性和良好电磁兼容性的场合中使用。
    如果您需要进一步的技术支持或有定制化需求,可以直接联系广州金升阳科技有限公司的技术人员。

LD05-23B12R2-M参数

参数
击穿电压 -
内部开关 -
故障保护 -
输出电流 420mA
最小输出电压 -
功率 5W
占空比 -
隔离 -
最大输出电压 12V
拓扑 -
开关频率 -
电压 - 电源(Vcc/Vdd) -
最小输入电压 85V~305 VAC, 100~430 VDC
最大输入电压 85V~305 VAC, 100~430 VDC
长*宽*高 45.7mm*25.4mm*21.5mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

LD05-23B12R2-M厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

LD05-23B12R2-M数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC稳压器 MORNSUN/广州金升阳科技 LD05-23B12R2-M LD05-23B12R2-M数据手册

LD05-23B12R2-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
