A0515XT-1WR3

产品分类: DC-DC模块
产品描述: 220μF 270KHz 自然空冷 83% 1W ±33mA ±15V 2 5.5V 4.5V SMD 贴片安装 15.24mm*11.4mm*7.25mm
供应商型号: SG-A0515XT-1WR3
供应商: 期货订购
标准整包数: 1

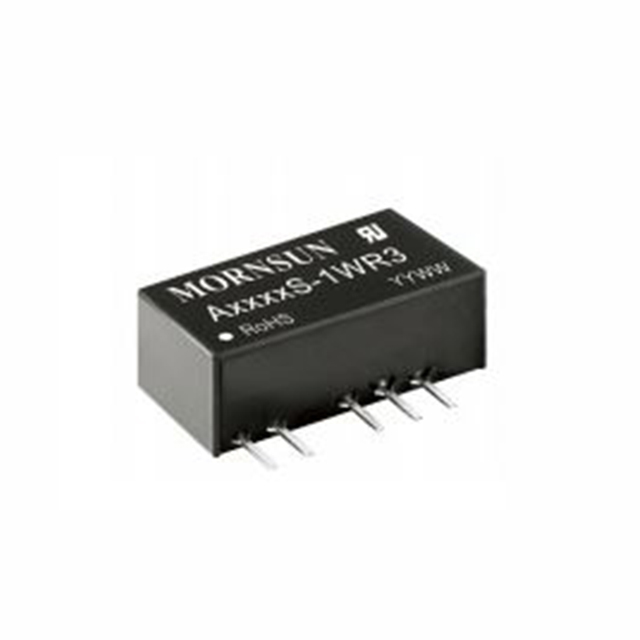

MORNSUN/广州金升阳科技 DC-DC模块 A0515XT-1WR3

A0515XT-1WR3概述

    A05XT-1WR3系列DC/DC模块电源产品综述

    1. 产品简介


    A05XT-1WR3系列是一款高效能、小型化的DC/DC模块电源,专为板上电源系统设计。该产品能够提供与输入电源隔离的双路输出电压,适用于多种电路设计,包括纯数字电路、低频模拟电路、继电器驱动电路以及数据交换电路等。其独特的设计使得该产品成为众多电子设备的理想选择。

    2. 技术参数


    A05XT-1WR3系列的详细技术参数如下:
    - 输入电压:5VDC(4.5-5.5V)
    - 输出电压:±3.3V/±5V/±9V/±12V/±15V/±24V
    - 满载效率:最高可达85%
    - 空载输入电流:低至5mA
    - 工作温度范围:-40°C 至 +105°C
    - 隔离电压:1500VDC
    - 封装尺寸:15.24 x 11.40 x 7.25 mm
    - 重量:1.4g
    - 输出电压精度:根据误差包络曲线图(图1)确定
    - 纹波与噪声(20MHz带宽):最高可达100mVp-p
    - 平均无故障时间(MTBF):3500小时(MIL-HDBK-217F@25°C)

    3. 产品特点和优势


    - 可持续短路保护:确保在发生短路时能够自动恢复,无需手动复位。
    - 小型SMD封装:便于集成到各类紧凑电路板中,节省空间。
    - 低空载输入电流:空载时仅需5mA,有助于提高系统的整体效率。
    - 高效率:最高可达85%,显著提升能量利用效率。
    - 宽工作温度范围:-40°C 至 +105°C,适合严苛的工作环境。
    - 国际标准引脚方式:方便与其他标准部件集成。

    4. 应用案例和使用建议


    A05XT-1WR3系列广泛应用于工业控制、通信设备、医疗仪器等领域。以下是几点使用建议:
    - 应用电路设计:为减少输入输出纹波,可以在输入输出端连接合适的电容滤波网络。确保所选电容值适当,避免启动问题。
    - EMC典型推荐电路:为了满足严格的EMI和EMS要求,建议使用推荐的电路图(图5),以优化系统的抗干扰能力。

    5. 兼容性和支持


    A05XT-1WR3系列与其他主流电子元器件具有良好的兼容性,符合多种国际认证标准,如UL 62368-1、EN 62368-1、IEC 62368-1等。广州金升阳科技有限公司提供全方位的技术支持和服务,确保用户能够获得最佳的产品体验。

    6. 常见问题与解决方案


    - 问题:电源无法正常启动。
    - 解决方案:检查输入电压是否在规定的范围内,并确认所有电容值是否正确。
    - 问题:输出电压不稳定。
    - 解决方案:根据误差包络曲线图(图1)调整负载条件,必要时增加适当的输出滤波电容。
    - 问题:散热不良导致性能下降。
    - 解决方案:确保电路板有足够的散热空间,并且在高环境温度下适当降低负载。

    7. 总结和推荐


    综上所述,A05XT-1WR3系列DC/DC模块电源凭借其高效率、小体积和广泛的适用范围,成为一款极具竞争力的产品。无论是在严苛的工作环境中还是在高性能需求的场合,该产品都能展现出卓越的表现。因此,强烈推荐给需要高可靠性、高效能电源解决方案的用户。

A0515XT-1WR3参数

参数
类型 -
输出总功率 1W
输入电压最大值 5.5V
输出电流最大值 ±33mA
最大容性负载 220μF
散热方式 自然空冷
输入电压最小值 4.5V
特性 -
输出方式 -
开关频率 270KHz
输出电压 ±15V
转换效率 83%
输出电压组数 2
长*宽*高 15.24mm*11.4mm*7.25mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

A0515XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

A0515XT-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 A0515XT-1WR3 A0515XT-1WR3数据手册

A0515XT-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
