K78L12-500R3

产品分类: AC-DC模块
产品描述: 84%;94% 500mA 12V 1 36V 15V,8V 通孔安装
供应商型号: NA-K78L12-500R3
供应商: 海外现货
标准整包数: 1

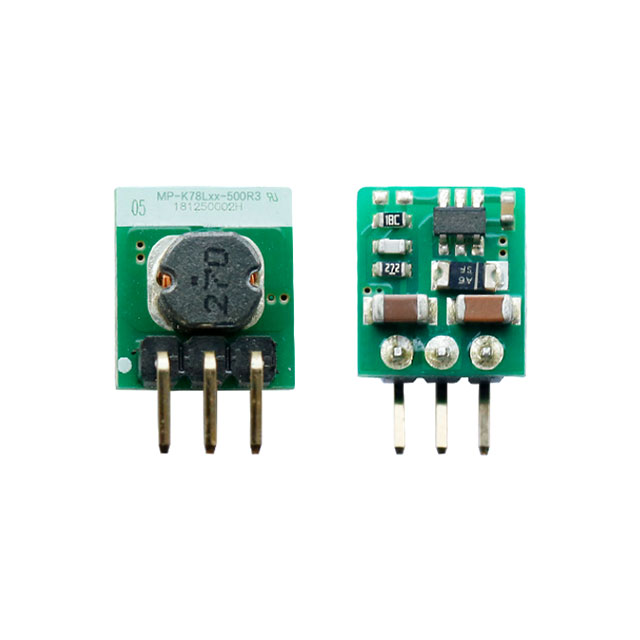

MORNSUN/广州金升阳科技 AC-DC模块 K78L12-500R3

K78L12-500R3概述

    # DC/DC 模块电源 K78Lxx-500R3 系列

    产品简介


    K78Lxx-500R3 系列是由广州金升阳科技有限公司推出的高效能DC/DC模块电源。这一系列产品属于非隔离稳压单输出电源,旨在替代传统的LM78xx系列三端线性稳压器。它们适用于广泛的工业控制、电力系统及仪表等领域,为电子工程师提供了一种更加可靠、高效的电源解决方案。

    技术参数


    输入电压范围
    - 4.75VDC 至 36VDC
    输出电压
    - 3.3VDC、5VDC、12VDC 和 15VDC
    输出电流
    - 500mA 至 300mA(取决于输出电压)
    满载效率
    - 3.3VDC 输出:86%
    - 5VDC 输出:90%
    - 12VDC 输出:94%
    - 15VDC 输出:95%
    工作温度范围
    - -40℃ 至 +85℃
    特殊功能
    - 支持负输出电压
    - 内置短路保护
    - 与 LM78xx 系列引脚兼容
    电气特性
    - CB RoHS 认证
    - IEC60950、UL60950、EN62368 认证
    - 开关频率:550kHz 至 850kHz
    其他特性
    - 最大容性负载:680μF(10VDC)、330μF(24VDC)
    - 工作湿度:5% 至 95% RH

    产品特点和优势


    K78Lxx-500R3 系列具备多种优势:
    - 高达95%的转换效率,极大地降低了功耗。
    - 空载输入电流低至0.2mA,有助于提高整体系统效率。
    - 强大的环境适应能力,能够在极端的-40℃至+85℃温度范围内正常工作。
    - 通过多项国际认证,符合严格的电气安全标准。
    - 支持负输出电压,提供了更大的灵活性。
    - 配备内置短路保护,增强了系统的安全性。
    - 与 LM78xx 系列引脚兼容,便于用户进行替换升级。

    应用案例和使用建议


    K78Lxx-500R3 系列广泛应用在工业控制、电力系统及仪器仪表等领域。以下是几种典型的应用示例:
    - 工业自动化设备:适用于各类工厂自动化控制系统,确保系统的稳定运行。
    - 电力系统:在电力输送和分配系统中作为电源模块,保证设备的可靠供电。
    - 医疗仪器:提供稳定的电源供给,确保医疗设备的准确性和可靠性。
    使用建议
    1. 选择合适型号:根据实际需求选择合适的输出电压和电流。
    2. 正确配置外部电容:建议参考手册中的设计参考部分配置C1和C2(或C3和C4),以达到最佳效果。
    3. 避免并联使用:此产品不支持热插拔及输出端并联使用。
    4. 输出纹波减少:若需要进一步降低输出纹波,可以在输出端添加一个LC滤波网络。

    兼容性和支持


    K78Lxx-500R3 系列与 LM78xx 系列引脚兼容,方便用户进行替换。广州金升阳科技有限公司提供详细的技术支持和售后服务,确保用户能够充分利用该产品的优势。

    常见问题与解决方案


    问题 1
    - 输入电压超过30VDC时是否需要额外的电容?
    - 解决方案:当输入电压超过30VDC时,建议外接一个22uF/50V的电解电容以防止电压尖峰造成的损坏。
    问题 2
    - 如何降低纹波噪声?
    - 解决方案:可以参考手册中提供的LC滤波应用电路,在输出端添加一个LC滤波网络来降低输出纹波。

    总结和推荐


    K78Lxx-500R3 系列是高效率、低成本且应用广泛的DC/DC模块电源。其优异的电气特性和广泛的温度适应范围使其成为替代传统LM78xx系列的理想选择。对于寻求高效能、可靠性及经济性的用户而言,这款产品无疑是一个值得推荐的选择。

K78L12-500R3参数

参数
输入电压最小值 15V,8V
散热方式 -
特性 -
输出电流最大值 500mA
输出总功率 -
类型 -
转换效率 84%;94%
输出电压 12V
开关频率 -
最大容性负载 -
输出方式 -
输入电压最大值 36V
输出电压组数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

K78L12-500R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K78L12-500R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 K78L12-500R3 K78L12-500R3数据手册

K78L12-500R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
