K78U05-500R3

产品分类: AC-DC模块
产品描述: 87% 500mA 5V 90V 通孔安装
供应商型号: SG-K78U05-500R3
供应商: 期货订购
标准整包数: 1

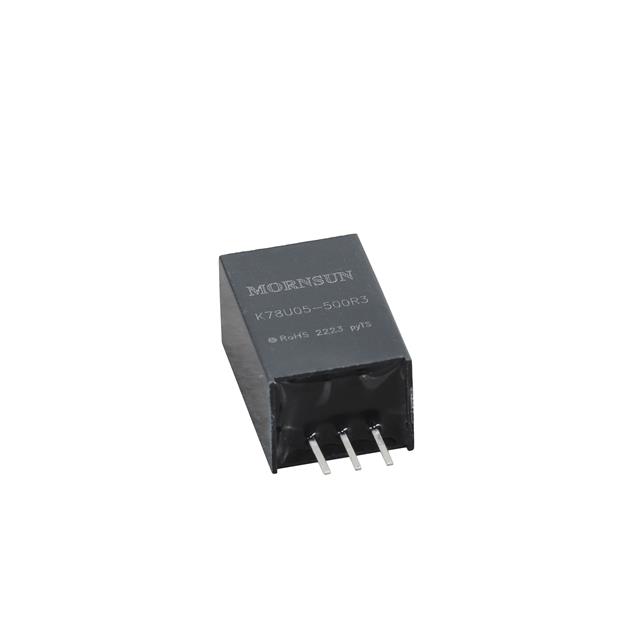

MORNSUN/广州金升阳科技 AC-DC模块 K78U05-500R3

K78U05-500R3概述

    DC/DC 模块电源:K78Uxx-500R3(L)系列

    产品简介


    K78Uxx-500R3(L)系列是一款高效率的开关稳压器,专为工控、电力、仪表等行业设计。它具备宽电压输入能力和非隔离单路输出,能够满足各种严苛环境下的使用要求。该系列产品在行业内具有良好的口碑,凭借其高效的性能和坚固的设计,得到了众多客户的青睐。

    技术参数


    K78Uxx-500R3(L)系列的具体技术参数如下表所示:
    | 产品型号 | 输入电压范围(VDC) | 输出电压(VDC) | 输出电流(mA) | 满载效率(%) | 最大容性负载(µF) |
    |
    | K78U03-500R3(L)| 9-90 | 3.3 | 500 | 82/69 | 100 |
    | K78U05-500R3(L)| 9-90 | 5 | 500 | 87/75 | 100 |
    | K78UX6-500R3(L)| 9-90 | 6.5 | 500 | 91/78 | 100 |
    | K78U09-500R3(L)| 14-90 | 9 | 500 | 91/80 | 100 |
    | K78U12-500R3(L)| 18-90 | 12 | 500 | 91/83 | 100 |
    | K78U15-500R3(L)| 20-90 | 15 | 500 | 93/84 | 100 |
    | K78U24-300R3(L)| 36-90 | 24 | 300 | 93/85 | 100 |
    - 效率: 高达93%
    - 空载输入电流: 低至1.5mA
    - 工作温度范围: -40℃到+85℃
    - 短路保护: 持续且自动恢复
    - 输入电压范围: 高达10:1
    - 国际标准引脚方式
    - EMC特性: 符合CISPR32/EN55032 CLASS B标准
    - 平均无故障时间(MTBF): 2000小时

    产品特点和优势


    K78Uxx-500R3(L)系列的主要特点如下:
    - 高效率: 高达93%,有助于减少能源浪费和提高系统整体性能。
    - 低空载功耗: 空载输入电流低至1.5mA,节能效果显著。
    - 宽输入电压范围: 达到10:1,适应多种复杂供电环境。
    - 高温耐受: 工作温度范围广,可承受-40℃到+85℃。
    - 短路保护: 具备可持续且自动恢复的短路保护功能。
    - 兼容性强: 与K78XX系列引脚兼容,便于替换升级。
    - RoHS认证: 符合环保标准,适用于国际市场。

    应用案例和使用建议


    K78Uxx-500R3(L)系列在多个行业中均有广泛应用,包括工控、电力、仪表等。例如,在一个工业控制系统中,通过使用K78Uxx-500R3(L),可以确保系统在各种复杂的供电环境下稳定运行。为了优化其使用效果,以下是一些建议:
    - 外部电容选择: 根据产品手册中的推荐值选择合适的外部电容,确保系统的稳定性和可靠性。
    - 防护措施: 使用适当的电磁干扰(EMI)和电磁敏感性(EMS)解决方案,避免外部电磁干扰对系统的影响。

    兼容性和支持


    K78Uxx-500R3(L)系列具有国际标准的引脚方式,与K78XX系列引脚兼容,便于与现有系统集成。此外,制造商提供了详细的用户手册和技术支持,以帮助客户解决安装和使用过程中的问题。如需更多技术支持,可直接联系广州金升阳科技有限公司的技术团队。

    常见问题与解决方案


    根据技术手册,常见的用户问题及其解决方案如下:
    - 问题: 模块在某些输入电压下无法正常启动。
    - 解决方案: 检查输入电压是否在规定的范围内,并确认外部电容的选择是否符合要求。

    - 问题: 输出电压波动较大。
    - 解决方案: 确保外部电容的容量符合手册推荐值,并检查是否有其他干扰源。
    - 问题: 在高负载下模块过热。
    - 解决方案: 检查散热是否良好,适当增加散热措施。

    总结和推荐


    K78Uxx-500R3(L)系列凭借其高效能、高稳定性、宽输入电压范围和耐用性,在市场上表现出极强的竞争优势。该系列产品不仅满足了现代工业环境中严格的性能要求,而且在EMC和短路保护方面表现优异。对于需要稳定供电解决方案的应用场合,强烈推荐使用K78Uxx-500R3(L)系列。
    总之,K78Uxx-500R3(L)系列是工业控制、电力和仪表领域内的可靠选择,值得推荐使用。

K78U05-500R3参数

参数
输出总功率 -
类型 -
输出电压组数 -
输入电压最大值 90V
特性 -
最大容性负载 -
输出电流最大值 500mA
输出方式 -
开关频率 -
输出电压 5V
散热方式 -
转换效率 87%
输入电压最小值 -
安装方式 通孔安装
零件状态 在售
包装方式 管装

K78U05-500R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K78U05-500R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 K78U05-500R3 K78U05-500R3数据手册

K78U05-500R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.925
50+ ¥ 13.377
100+ ¥ 12.6035
500+ ¥ 12.285
1000+ ¥ 11.921
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.92
直接购买
加入购物车
