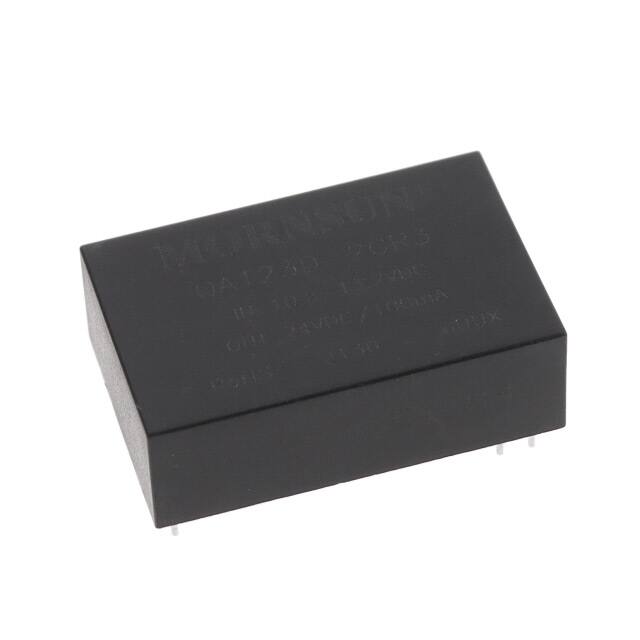

QA123D-2GR3

产品分类: DC-DC稳压器
产品描述: 2 24V 13.2V 10.8V 通孔安装 31.6mm*20.3mm*10.2mm
供应商型号: ESY-QA123D-2GR3
供应商: 海外现货
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC稳压器 QA123D-2GR3

QA123D-2GR3概述

    电子元器件产品技术手册解读

    产品简介


    广州金升阳科技有限公司推出的 IGBT/SiC MOSFET 驱动电源系列属于 DC-DC 模块电源产品。该系列电源专为驱动 1700V IGBT 和 SiC MOSFET 而设计,具备双隔离双正两路正输出特性。该系列产品能够实现高效转换,广泛应用于通用变频器、交流伺服驱动系统、电焊机以及不间断电源(UPS)等领域。

    技术参数


    该产品的技术参数如下:
    - 输入电压:12VDC(10.80-13.20V)、15VDC(13.50-16.50V)、24VDC(21.60-26.40V)
    - 输出电压:24VDC(+Vo1 和 +Vo2),每路标称值为 100mA,最大可达 100/100mA
    - 效率:最低 85%,典型值 88%
    - 最大容性负载:200µF
    - 输入电流:典型值分别为 450mA(12V)、360mA(15V)、230mA(24V)
    - 工作温度范围:-40℃ 至 +105℃
    - 隔离电压:5000VAC(加强绝缘)
    - 纹波和噪声:100mVp-p 至 250mVp-p(20MHz 带宽)

    产品特点和优势


    该产品的主要优势在于其高效率(高达 88%)、高隔离电压(5000VAC)、优异的温度适应性(-40℃ 至 +105℃)以及对增强绝缘的严格遵守(符合 UL62368-1、EN62368-1、EN50178 标准)。此外,其输出具有短路保护及自恢复能力,适合高可靠性应用场合。

    应用案例和使用建议


    该产品被广泛应用于变频器、伺服驱动器和电焊机等需要高性能电源的场合。为了确保最佳性能,建议:
    - 连接电源模块和驱动器的引线尽量短;
    - 输出滤波电容应尽可能靠近驱动器;
    - 推荐使用低内阻电解电容搭配陶瓷电容以减小内阻。

    兼容性和支持


    该产品与大多数 IGBT 和 SiC MOSFET 驱动器兼容,并且得到了相关国际标准的支持。广州金升阳科技有限公司提供了详尽的技术支持和售后服务。

    常见问题与解决方案


    常见的问题包括纹波过大和过载保护触发。对于纹波问题,可以通过增加输入输出电容来改善;对于过载保护,确认负载是否超过额定值即可解决。

    总结和推荐


    总体而言,这款 IGBT/SiC MOSFET 驱动电源凭借其高效的能量转换能力和广泛的适用性,在市场上具有较强的竞争力。它不仅满足了工业应用中的基本需求,还提供了额外的安全保障和技术支持。因此,推荐在需要高可靠性的电力电子应用中使用此产品。如果您正在寻找一款能够满足严苛条件下的电源解决方案,这一系列无疑是一个不错的选择。

QA123D-2GR3参数

参数
最大输入电压 13.2V
同步整流器 -
最小输出电压 -
最小输入电压 10.8V
拓扑 -
开关频率 -
功能 -
输出类型 -
输出数量 2
最大输出电压 24V
长*宽*高 31.6mm*20.3mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

QA123D-2GR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

QA123D-2GR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 QA123D-2GR3 QA123D-2GR3数据手册

QA123D-2GR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.5859 ¥ 21.8505
库存: 15
起订量: 229 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21.85
