K7809JT-500R3-LB

产品分类: DC-DC稳压器
产品描述: 1 9V 36V 12V 贴片安装,黏合安装 12mm*12mm*4.5mm
供应商型号: MIK-K7809JT-500R3-LB
供应商: 海外现货
标准整包数: 0

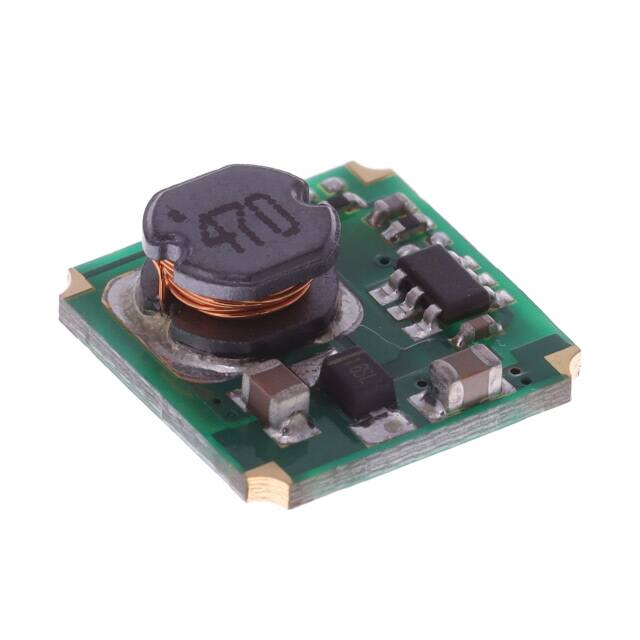

MORNSUN/广州金升阳科技 DC-DC稳压器 K7809JT-500R3-LB

K7809JT-500R3-LB概述

    电子元器件技术手册解析:K78JT-500R3-LB 系列 DC/DC 模块电源

    1. 产品简介


    K78JT-500R3-LB 系列是一款经济型的DC/DC转换器模块电源,隶属于广州金升阳科技有限公司的产品线。该系列产品专为工业控制、电力系统、仪表设备等领域设计,具有非隔离稳压输出、宽电压输入的特点。其主要功能是将输入直流电压转换为稳定的标准电压输出,适用于需要高效率、低功耗及紧凑设计的应用场合。
    产品特点:
    - 宽电压输入范围(4.75-36VDC)。
    - 单路稳压输出(包括3.3V、5V、6.5V、9V、12V、15V等)。
    - 高达95%的满载效率,显著降低能耗。
    - 输出短路保护功能,提升产品可靠性。
    - 支持空载运行(典型输入电流仅为0.2mA),适合节能设计。
    应用领域:
    工控设备、通信设备、电力监控、自动化仪表等场景,广泛覆盖需要高效能、可靠性和灵活电压调节的领域。

    2. 技术参数


    | 参数类别 | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入特性 | 输入电压范围 | 4.75 | 24 | 36 | VDC |
    空载输入电流 | - | 0.2 | 1.5 | mA |
    最大容性负载 | - | 680 | - | µF |
    | 输出特性 | 输出电压精度 | - | ±2(%) | ±4(%) | % |
    输出电流 | - | 500 | - | mA |
    纹波&噪声(30%-100%负载)| - | 50 | 100 | mVp-p |
    温度漂移系数 | - | ±0.02 | - | %/℃ |
    开关频率 | - | 700 | - | kHz |
    | 工作条件 | 工作温度范围 | -40 | - | 85 | ℃ |
    注:输入电压范围根据型号不同有所变化,使用时需根据具体需求选择合适的型号。

    3. 产品特点和优势


    K78JT-500R3-LB 系列具有多项优势,使其在市场上具备很强的竞争优势:
    1. 高效率:最大效率达到95%,远超传统DC/DC转换器。
    2. 低功耗设计:空载输入电流仅为0.2mA,满足节能减排的需求。
    3. 高可靠性:支持短路保护,可长期稳定运行于极端环境下(-40℃至+85℃)。
    4. 广泛适用性:提供多种输出电压选项(3.3V至15V),满足多样化的应用场景。
    5. 低成本解决方案:相比同类产品,具有价格优势,是经济型设计的理想选择。

    4. 应用案例和使用建议


    应用案例:
    该系列产品被广泛应用于工业级设备中,例如嵌入式系统供电、传感器模块、智能电网终端设备等。此外,在铁路信号控制系统和医疗设备中也表现优异。
    使用建议:
    - 在输入电压高于30VDC的情况下,需在外接电容C1(22μF/50V)以避免电压尖峰。
    - 输出端的纹波可以通过外接“LC”滤波网络进一步降低(推荐值L=10μH-47μH)。
    - 建议使用耐高温电容器件以适应-40℃的工作环境。

    5. 兼容性和支持


    - 兼容性:K78JT-500R3-LB 系列与其他主流的DC/DC模块兼容,方便集成到现有系统中。
    - 技术支持:广州金升阳科技有限公司提供详细的技术文档和完善的售后服务,包括定制化开发和技术指导。

    6. 常见问题与解决方案


    | 问题 | 原因分析 | 解决方案 |
    |
    | 输出电压不稳定 | 输入电压超出规格范围 | 检查输入电压是否在规定范围内。 |
    | 纹波较大 | 未外接电容或滤波电路 | 添加推荐的“LC”滤波网络进行优化。 |
    | 无法正常启动 | 输出端短路或负载过大 | 检查输出端连接情况并调整负载。 |

    7. 总结和推荐


    总结:K78JT-500R3-LB 系列 DC/DC 模块电源以其高效率、低功耗、高可靠性以及经济性,成为众多工业领域的理想选择。产品符合RoHS标准,并通过了多项国际认证,展示了卓越的质量管理能力。
    推荐:如果您正在寻找一款高效稳定的DC/DC转换器模块电源,且对成本敏感,那么K78JT-500R3-LB 系列将是您的最佳选择。强烈推荐用于需要宽电压输入和多功能输出的应用场景。
    如有特殊需求,欢迎联系广州金升阳科技有限公司获取定制化服务和支持!

    备注:本文档所有信息基于官方技术手册内容整理,如需深入探讨,请访问广州金升阳科技有限公司官网获取更多信息。

K7809JT-500R3-LB参数

参数
同步整流器 -
最大输出电压 9V
输出数量 1
输出类型 -
最大输入电压 36V
功能 -
开关频率 -
拓扑 -
最小输入电压 12V
最小输出电压 -
长*宽*高 12mm*12mm*4.5mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

K7809JT-500R3-LB厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K7809JT-500R3-LB数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 K7809JT-500R3-LB K7809JT-500R3-LB数据手册

K7809JT-500R3-LB封装设计

查看详情并下载
Symbol
Footprint
3D Model
