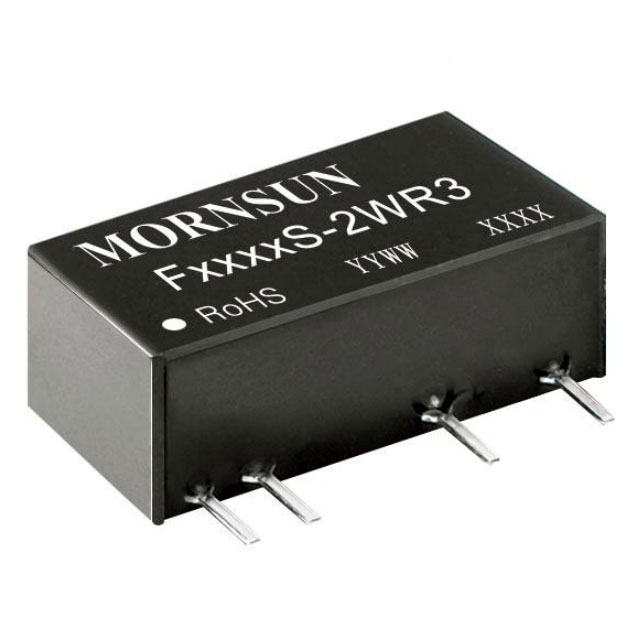

F1205S-2WR3

产品分类: DC-DC模块
产品描述: μF 260KHz 自然空冷 82% 2W 400mA 5V 2 13.2V SIP 通孔安装 19.65mm*7.05mm*10.16mm
供应商型号: ESY-F1205S-2WR3
供应商: 海外现货
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 F1205S-2WR3

F1205S-2WR3概述

    # MORNSUN ES-2WR3 & FS-2WR3系列DC/DC转换器技术手册

    产品简介


    MORNSUN的ES-2WR3与FS-2WR3系列DC/DC转换器专为分布式电源系统设计,广泛应用于纯数字电路、低频模拟电路、继电器驱动电路及数据交换电路等领域。这些转换器具有固定的输入电压,可提供无调节的双输出或单输出。其额定功率为2W,适用于需要高输入到输出隔离电压(≤3000VDC)的场合,但对输出精度和纹波噪声要求不严格的场景尤为适用。

    技术参数


    输入规格
    - 输入电压范围:12V、15V、24V
    - 输入电流(满载/空载):
    - 12V输入:8mA
    - 15V输入:8mA
    - 24V输入:8mA
    - 反射纹波电流:15mA
    - 浪涌电压(1秒最大值):
    - 12V输入:18VDC
    - 15V输入:21VDC
    - 24V输入:30VDC
    输出规格
    - 输出电压精度:见图1的输出调节曲线
    - 线性调节:输入电压变化±1%
    - 负载调节:10%-100%负载
    - 纹波与噪声:20MHz带宽,75mVp-p至180mVp-p
    - 温度系数:满载下±0.02%/℃
    隔离规格
    - 输入-输出绝缘测试电压:3000VDC
    - 绝缘电阻:500VDC下1000MΩ
    - 隔离电容:100kHz/0.1V下20pF
    工作环境
    - 操作温度范围:-40℃至+105℃
    - 存储温度范围:-55℃至+125℃
    - 振动:10-150Hz,5G,0.75mm沿X、Y、Z轴方向
    其他规格
    - 效率:最高可达86%
    - 功耗密度:高
    - 短路保护:连续自恢复
    - 开关频率:满载时260kHz

    产品特点和优势


    MORNSUN的ES-2WR3与FS-2WR3系列DC/DC转换器以其卓越的性能和可靠性脱颖而出。以下是其主要特点和优势:
    - 连续短路保护:确保设备在短路情况下的安全运行。
    - 低输入电流:满载时仅为8mA,节能效果显著。
    - 宽广的工作温度范围:从-40℃到+105℃,适应恶劣环境。
    - 高效率:高达86%,提升整体系统效率。
    - 高功率密度:紧凑设计,适合空间受限的应用。
    - 严格的安全认证:符合IEC62368、UL62368、EN62368标准。
    - 行业标准引脚布局:易于集成到现有系统中。

    应用案例和使用建议


    应用案例
    1. 工业控制:用于PLC、DCS等控制系统,提供稳定的电源供应。
    2. 通信设备:如路由器、交换机等,满足高隔离电压需求。
    3. 医疗设备:如监护仪、输液泵等,确保患者安全。
    使用建议
    - 滤波电容器选择:根据输入和输出电压选择合适的滤波电容器,避免启动问题。
    - EMC设计:参考图4的设计建议,确保电磁兼容性。
    - 负载管理:确保负载在规定的范围内,以保持性能稳定。

    兼容性和支持


    MORNSUN的ES-2WR3与FS-2WR3系列DC/DC转换器与其他电子元器件具有良好的兼容性,支持多种标准协议和接口。公司提供全面的技术支持和服务,包括产品定制和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动困难 | 检查滤波电容器值是否合适 |
    | 输出电压不稳定 | 调整负载范围,确保在规定范围内 |
    | 纹波噪声过大 | 增加滤波电容器,优化电路设计 |

    总结和推荐


    MORNSUN的ES-2WR3与FS-2WR3系列DC/DC转换器凭借其高性能、高可靠性和广泛的应用范围,成为分布式电源系统的理想选择。其独特的连续短路保护、低输入电流和宽广的工作温度范围使其在市场上具有很强的竞争力。我们强烈推荐此系列产品给需要高隔离电压和高效能的用户。无论是工业控制还是通信设备,这些转换器都能提供可靠的电源解决方案。

F1205S-2WR3参数

参数
特性 -
输出电压 5V
输入电压最小值 -
散热方式 自然空冷
输出电流最大值 400mA
最大容性负载 μF
转换效率 82%
输出电压组数 2
输入电压最大值 13.2V
开关频率 260KHz
类型 -
输出方式 -
输出总功率 2W
长*宽*高 19.65mm*7.05mm*10.16mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装
