KC24H-300R3

产品分类: DC-DC稳压器
产品描述: 1 33V 3.3V 36V 6V 通孔安装 22.8mm*10.2mm*9.5mm
供应商型号: SG-KC24H-300R3
供应商: 期货订购
标准整包数: 1

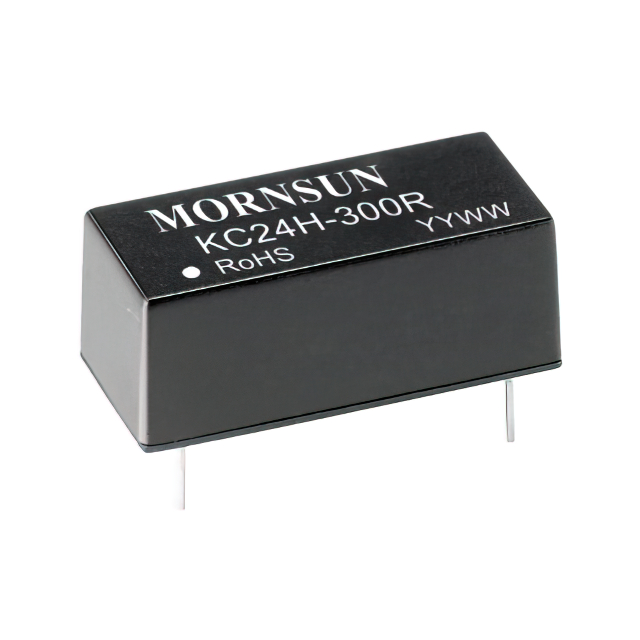

MORNSUN/广州金升阳科技 DC-DC稳压器 KC24H-300R3

KC24H-300R3概述

    大功率降压式LED恒流驱动器KC24H-xxxR3系列技术手册

    产品简介


    KC24H-xxxR3系列是一款专为高功率LED驱动设计的大功率降压恒流源,适用于多种场合下的LED照明系统。该产品集成了高效、宽输入电压范围和高温度工作环境等多重优势,尤其适合用于背光源、汽车照明、景观照明、特控照明、商务照明、路灯照明及家用照明等领域。

    技术参数


    - 效率: 高达97%
    - 输入电压范围: 6-36 VDC
    - 输出电流: 300/350/700/1000/1200 mA
    - 电流精度:
    - Vin=36V, 1-10 LEDs: ±2%
    - Vin=36V, 1-10 LEDs: ±5%
    - 电流稳定度:
    - Vin=36V, 1-10 LEDs: ±1%
    - 温度漂移系数:
    - KC24H-300/350/700R3: ±0.05
    - KC24H-1000/1200R3: ±0.03
    - 纹波与噪声:
    - KC24H-300/350/700R3: 45-100 mVp-p
    - KC24H-1000/1200R3: 70-200 mVp-p
    - 工作温度范围: -40°C to 85°C
    - 存储温度范围: -55°C to 125°C
    - 开关频率:
    - KC24H-300/350/700R3: 600 kHz
    - KC24H-1000/1200R3: 300 kHz
    - 平均无故障时间: MIL-HDBK-217F@25°C, 1000 k hours

    产品特点和优势


    KC24H-xxxR3系列具备多项突出的优势,包括:
    - 高效能: 高达97%的转换效率,减少能源浪费。
    - 宽输入电压范围: 适应多种不同电源情况,使用灵活。
    - 高可靠性: 持续短路保护和远距离控制功能确保长时间稳定运行。
    - 多功能调光: 支持模拟调光和PWM调光,满足不同的调光需求。
    - 良好的温度适应性: 在极端温度条件下也能保持高性能。

    应用案例和使用建议


    应用场景示例:
    - 背光源: 适用于电视、笔记本电脑及其他显示设备。
    - 汽车照明: 适用于车辆内部及外部照明系统。
    - 景观照明: 适用于公园、建筑外墙等户外照明。
    - 特控照明: 适用于工业、医疗等专业照明领域。
    使用建议:
    - 安全操作: 确保输出负极不接地,避免模块损坏。
    - 散热管理: 利用自然空冷的方式确保产品长期稳定运行。
    - 设计参考: 在每个支路前面加接PTC元件进行保护,提升系统可靠性。

    兼容性和支持


    KC24H-xxxR3系列产品具有较强的兼容性,可以与其他标准接口的电子元器件和设备轻松集成。制造商还提供了详尽的技术支持,包括应用指南和技术文档,帮助用户快速上手并解决潜在问题。

    常见问题与解决方案


    - Q: 为什么输出负极不能接地?
    - A: 接地可能导致模块内部电路受损,影响整体功能。
    - Q: 如何调整PWM调光的频率?
    - A: 将PWM信号的频率调整至200Hz以上以避免人眼可见的闪烁。
    - Q: 输出电流与PWM信号的关系如何计算?
    - A: 输出电流正比于PWM信号的占空比。具体公式请参考手册中的公式计算。

    总结和推荐


    综合评估:
    KC24H-xxxR3系列大功率降压式LED恒流驱动器以其高效能、宽输入电压范围、高可靠性和多功能调光等优点,成为市场上极具竞争力的产品。无论是在汽车照明还是户外景观照明系统中,该系列产品都能提供卓越的性能和可靠的解决方案。
    推荐使用:
    鉴于KC24H-xxxR3系列在高效节能和多功能调光方面的显著优势,我们强烈推荐此系列产品应用于各种高功率LED驱动场合。它不仅能显著提高系统的能源利用效率,还能通过灵活的调光功能提升用户体验。

KC24H-300R3参数

参数
最小输入电压 6V
拓扑 -
同步整流器 -
输出类型 -
输出数量 1
最大输出电压 33V
最小输出电压 3.3V
功能 -
开关频率 -
最大输入电压 36V
长*宽*高 22.8mm*10.2mm*9.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

KC24H-300R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

KC24H-300R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 KC24H-300R3 KC24H-300R3数据手册

KC24H-300R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
