首页  >  产品百科  >  URB4824MT-3WR3

URB4824MT-3WR3

产品分类: DC-DC模块
产品描述: 100μF 350KHz 自然空冷 82% 3W 125mA 24V 1 75V 18V SMD 贴片安装 19.2mm*18.1mm*10.16mm
供应商型号: 2725-URB4824MT-3WR3-ND
供应商: Digi-Key
标准整包数: 1

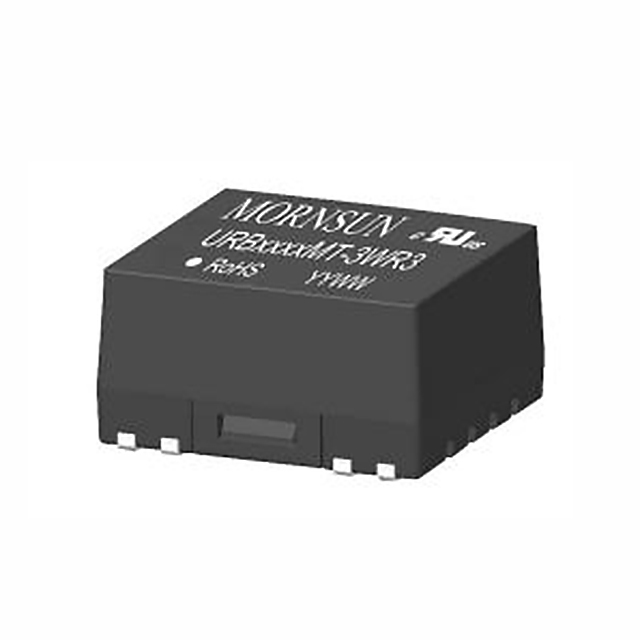

MORNSUN/广州金升阳科技 DC-DC模块 URB4824MT-3WR3

URB4824MT-3WR3概述

    # URBMT-3WR3 系列 DC/DC 模块电源产品详解

    1. 产品简介


    URBMT-3WR3 系列是一款高性能、超宽输入电压范围的 DC/DC 模块电源,专为工业控制、电力、仪器仪表及通信等领域设计。其核心特点包括超宽输入电压范围(9-36VDC 或 18-75VDC)、高效率(最高达 84%)、超低空载功耗(0.10W)以及优秀的隔离性能(1.5kVDC)。该系列模块采用 SMD 封装形式,内置多重保护机制,确保稳定运行。

    2. 技术参数


    以下是 URBMT-3WR3 系列的主要技术参数:
    | 参数类别 | 规格范围 |

    | 输入电压范围 | 9-36VDC / 18-75VDC |
    | 输出电压 | 3.3V、5V、9V、12V、15V、24V |
    | 输出功率 | 3W |
    | 满载效率 | 80%-84% |
    | 空载功耗 | ≤0.10W |
    | 隔离电压 | 1500VDC |
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 启动电压 | ≥9V(24V 输入)、≥18V(48V 输入) |
    此外,URBMT-3WR3 系列支持输入欠压保护、输出短路保护及过流保护功能,符合 UL60950-1、EN62368-1 和 BS EN62368-1 等国际安全标准。

    3. 产品特点和优势


    URBMT-3WR3 系列具有多项独特优势:
    - 高效率和低功耗:最高效率可达 84%,且空载功耗仅为 0.10W,显著提升能源利用率。
    - 高可靠性:内置多重保护机制,确保长期稳定运行。
    - 宽温设计:能够在极端环境下工作,适应工业级应用场景。
    - 国际标准兼容:满足多项国际认证要求,适用性强。
    - 专利保护:具备专利技术保障,确保市场竞争优势。

    4. 应用案例和使用建议


    URBMT-3WR3 系列被广泛应用于工控设备、电力系统、仪器仪表及通信网络等领域。例如,在工业控制场景中,该模块可用于工业机器人、PLC 设备等需要稳定供电的核心组件。针对实际使用,建议注意以下几点:
    - 优化输出纹波:通过增加外接电容(Cin、Cout),可以有效降低输入输出纹波。
    - 合理布线:参考设计图纸和推荐电路布局,避免不必要的干扰。
    - 注意最小负载:建议负载不低于 5%,以确保纹波性能符合标准。

    5. 兼容性和支持


    URBMT-3WR3 系列具有良好的兼容性,支持国际标准引脚方式,并可与多种主流控制器及负载无缝对接。广州金升阳科技有限公司提供全面的技术支持,包括产品定制服务和技术文档下载。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在范围内,检查外接电容是否符合要求。 |
    | 过流保护触发频繁 | 检查负载是否过重,适当减少负载。 |
    | 输入欠压保护触发 | 确保输入电压不低于启动阈值。 |

    7. 总结和推荐


    URBMT-3WR3 系列 DC/DC 模块电源以其高效率、宽电压输入范围及优异的可靠性脱颖而出。其在工业控制领域的广泛应用证明了其卓越的性能和市场竞争力。我们强烈推荐此产品给对供电性能有较高要求的行业用户。无论是高效能还是经济性,URBMT-3WR3 系列都堪称业界优选。
    如有任何疑问或技术支持需求,欢迎随时联系广州金升阳科技有限公司。

URB4824MT-3WR3参数

参数
输入电压最小值 18V
输出电压组数 1
开关频率 350KHz
转换效率 82%
输入电压最大值 75V
输出总功率 3W
最大容性负载 100μF
输出电压 24V
散热方式 自然空冷
输出电流最大值 125mA
输出方式 -
类型 -
特性 -
长*宽*高 19.2mm*18.1mm*10.16mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

URB4824MT-3WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB4824MT-3WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB4824MT-3WR3 URB4824MT-3WR3数据手册

URB4824MT-3WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.5425 ¥ 38.3841
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.38
