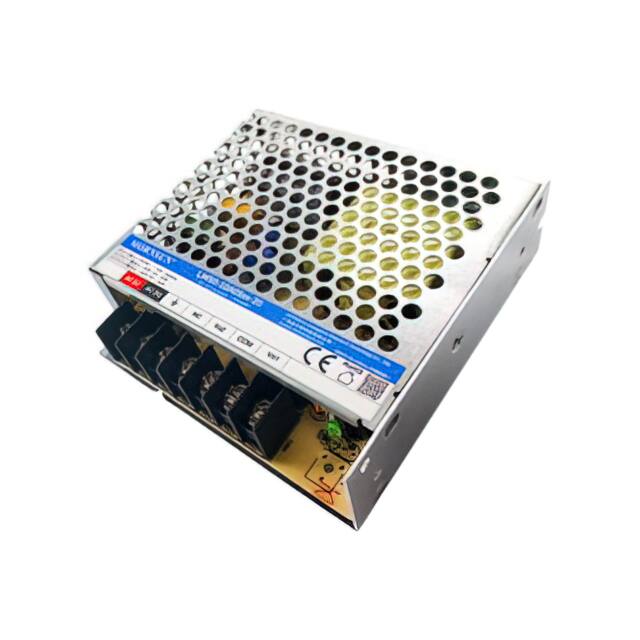

LM50-10A0512-20

产品分类: 其他电源
产品描述: 54W 2 底座安装 99mm*97mm*30mm
供应商型号: JSY-LM50-10A0512-20
供应商: 国内现货
标准整包数: 1
MORNSUN/广州金升阳科技 其他电源 LM50-10A0512-20

LM50-10A0512-20概述

    # AC/DC 50W 机壳开关电源LM50-10Axx系列技术手册

    产品简介


    广州金升阳科技有限公司推出的AC/DC 50W机壳开关电源LM50-10Axx系列,是一种高效率、高可靠性的电源解决方案,适用于工业控制设备、仪器仪表等多种应用场合。该系列产品采用了双路非隔离输出设计,能够为两个独立单元提供稳定的电力供应,满足各种不同场景下的电源需求。

    技术参数


    输入特性
    - 输入电压范围:85 - 264VAC / 120 - 370VDC
    - 输入电压频率:47 - 63Hz
    - 输入电流(230VAC):0.8A
    - 冲击电流(230VAC):50A
    输出特性
    - 输出功率:50W
    - 输出电压及电流:
    - LM50-10A0512-20:5V/6A, 12V/2A
    - LM50-10A0524-14:5V/4A, 24V/1.4A
    - 输出电压可调范围:
    - LM50-10A0512-20:4.75-5.5V
    - LM50-10A0524-14:不支持
    - 纹波噪声:
    - LM50-10A0512-20:80mV (Vo1), 150mV (Vo2)
    - LM50-10A0524-14:80mV (Vo1), 150mV (Vo2)
    工作环境
    - 工作温度范围:-30℃ to +70℃
    - 存储温度范围:-40℃ to +85℃
    - 相对湿度:20% to 90%

    产品特点和优势


    1. 宽输入电压范围:85 - 264VAC / 120 - 370VDC,适用于多种电网条件。
    2. 高效率:达到90%以上的转换效率,有效降低能源消耗。
    3. 高可靠性:高效率、长寿命的设计,确保长期稳定运行。
    4. 低纹波噪声:输出纹波噪声低于规定值,保证输出电压的稳定性。
    5. 保护功能:具备输出短路、过流、过压保护,确保使用安全。
    6. 认证标准:符合EN62368-1, BS EN 62368-1, IEC/UL62368-1, EN60335-1, GB4943.1等安全规范。

    应用案例和使用建议


    LM50-10Axx系列电源广泛应用于工业控制设备、仪器仪表等领域。例如,在自动化生产线中,它可以为多个控制单元提供稳定的电力供应,确保生产过程的连续性和安全性。使用时应注意以下几点:
    1. 散热管理:由于该产品在-30℃至+70℃范围内工作,无需额外的风扇散热,但在密闭空间中使用时应咨询FAE。
    2. 负载管理:在不同负载条件下,需要考虑输入电压和工作温度的降额情况。
    3. 输出调节:可通过调整输出可调电阻ADJ来微调输出电压。

    兼容性和支持


    该产品与各种电子元器件兼容性良好,且在广州金升阳科技有限公司的支持下,客户可以获得全面的技术服务。公司提供定制服务,可根据客户需求调整产品设计。

    常见问题与解决方案


    1. 纹波噪声过大:检查输出电容是否正常,建议并联电解电容和陶瓷电容。
    2. 输出电压不稳定:检查负载是否平衡,必要时咨询FAE。
    3. 开机困难:检查输入电压是否在允许范围内,确认输入接线是否正确。

    总结和推荐


    LM50-10Axx系列AC/DC 50W机壳开关电源是一款高效、可靠的电源解决方案,适用于多种工业应用。其宽输入电压范围、高效率、高可靠性以及良好的保护功能使其在市场上具有较高的竞争力。总体来说,推荐该产品作为高可靠性需求场景下的首选电源。
    广州金升阳科技有限公司,广东省广州市黄埔区科学城科学大道科汇发展中心科汇一街5号,技术支持:86-20-38601850。

LM50-10A0512-20参数

参数
负载调节 -
输出数量 2
输出功率 54W
长*宽*高 99mm*97mm*30mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

LM50-10A0512-20厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

LM50-10A0512-20数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 其他电源 MORNSUN/广州金升阳科技 LM50-10A0512-20 LM50-10A0512-20数据手册

LM50-10A0512-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 98.452
50+ ¥ 90.6
100+ ¥ 87.58
500+ ¥ 84.56
1000+ ¥ 81.54
库存: 50
起订量: 1 增量: 48
交货地:
最小起订量为:1
合计: ¥ 98.45
