LD20-23B05R2

产品分类: AC-DC模块
产品描述: 20W 4A 5V Fixed
供应商型号: SG-LD20-23B05R2
供应商: 国内现货
标准整包数: 1

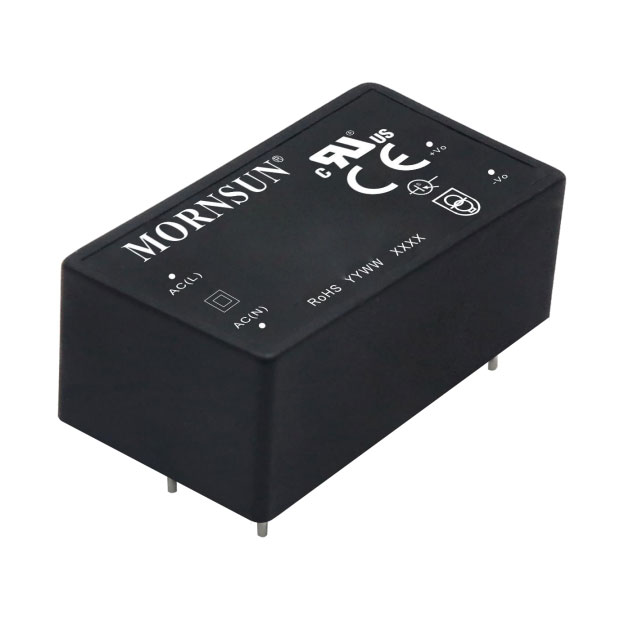

MORNSUN/广州金升阳科技 AC-DC模块 LD20-23B05R2

LD20-23B05R2概述

    # LD20-23BxxR2 系列 AC/DC 电源模块技术手册

    产品简介


    LD20-23BxxR2 系列是由广州金升阳科技有限公司推出的新一代超小体积开关模块电源。该系列电源具备超宽输入电压范围、交直流两用、低功耗、低纹波噪声、高效率、高可靠性及安全隔离等特性,广泛适用于工业、电力、医疗、家电、仪表、通讯及民用等多个领域。其独特的设计使其成为现代电子产品不可或缺的一部分。

    技术参数


    输入特性
    | 项目 | 工作条件 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |
    |
    | 输入电压范围 | 交流输入 | 85 305 | VAC |
    直流输入 | 100 430 | VDC |
    | 输入频率 47 440 | Hz |
    输出特性
    | 项目 | 工作条件 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |
    |
    | 输出电压精度 ±1.5 % |
    | 纹波噪声 | 20MHz 带宽(峰-峰值) 100 | 150 | mV |
    功率降额
    | 工作温度 | 输入电压范围 | 功率降额 (%) |
    |
    | -40℃ to -25℃ | 85VAC-165VAC | 2.0 |
    | +50℃ to +70℃ | 3.3/5/9V | 2.5 |
    | +55℃ to +70℃ | 12/15/24V | 3.33 |
    | +70℃ to +85℃ | 1.33
    隔离电压
    | 项目 | 测试条件 | 额定值 (VAC) |
    |
    | 输入-输出隔离电压 | 测试时间 1 分钟,漏电流 <5mA | 4000 |

    产品特点和优势


    1. 超宽输入电压范围:85 - 305VAC 或 100 - 430VDC,适应各种供电环境。
    2. 高效率:最高可达 87%,显著降低能耗。
    3. 高可靠性:符合多项国际标准,如 IEC/EN62368 和 EN60601-1,确保稳定运行。
    4. 低功耗:空载功耗仅 0.1W,减少待机能耗。
    5. 安全性:全塑料外壳符合 UL94V-0,内置保险丝和漏电流保护,防止故障引发火灾。
    6. 低纹波噪声:低至 100mV 的纹波噪声,提供更纯净的输出电压。

    应用案例和使用建议


    LD20-23BxxR2 系列广泛应用于各类终端设备中。例如,在医疗设备中,其高可靠性和低纹波噪声特性能够保证稳定的电力供应,提高设备运行的稳定性。在工业控制设备中,其良好的电磁兼容性能(EMC)有助于减少外界干扰对设备的影响。此外,在家用电器中,低功耗特性可以延长电池寿命,降低使用成本。
    使用建议
    1. 在设计应用电路时,要根据具体负载选择合适的电容和 TVS 管,确保系统的稳定性和安全性。
    2. 由于该电源模块为自然风冷设计,建议在自然通风环境中使用,避免封闭空间导致散热不良。
    3. 在高负载情况下,需要注意模块的功率降额,避免因温度过高而导致设备损坏。

    兼容性和支持


    1. 兼容性:该电源模块适用于多种应用场景,可以与其他主流电子元器件和设备无缝对接。
    2. 技术支持:广州金升阳科技有限公司提供详尽的技术支持和售后服务,客户可以通过官方联系方式获取更多帮助。

    常见问题与解决方案


    问题 1:模块发热严重
    解决方案:检查应用环境是否通风良好,若在密闭空间内使用建议采用强制风冷或增加散热片以改善散热效果。
    问题 2:纹波噪声过大
    解决方案:检查输出端并联的电容值是否符合规范,通常建议并联一个 10uF 电解电容和一个 1uF 陶瓷电容。

    总结和推荐


    综上所述,LD20-23BxxR2 系列 AC/DC 电源模块以其卓越的性能、高可靠性及广泛应用前景,成为当前市场上不可多得的优质电源解决方案。无论是工业自动化、医疗设备还是家用电器等领域,这款产品都能发挥出色的作用。因此,我们强烈推荐这一系列电源模块给需要高性能、高可靠性电源解决方案的用户。

LD20-23B05R2参数

参数
输入电压最大值 -
转换效率 -
特性 -
输出总功率 20W
输出电流最大值 4A
类型 -
输出电压 5V
开关频率 -
最大容性负载 -
输出方式 Fixed
输出电压组数 -
散热方式 -
输入电压最小值 -
包装方式 托盘

LD20-23B05R2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

LD20-23B05R2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 LD20-23B05R2 LD20-23B05R2数据手册

LD20-23B05R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 54.6
50+ ¥ 45.864
100+ ¥ 43.212
500+ ¥ 42.12
1000+ ¥ 40.872
库存: 100
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 54.6
