WRA0512ZP-3WR2

产品分类: DC-DC模块
产品描述: 1800μF Remote On/Off 200KHz 自然空冷 78% 3W ±125mA ±12V 2 9V 4.5V DIP 通孔安装 32mm*20mm*10.8mm
供应商型号: SG-WRA0512ZP-3WR2
供应商: 期货订购
标准整包数: 1

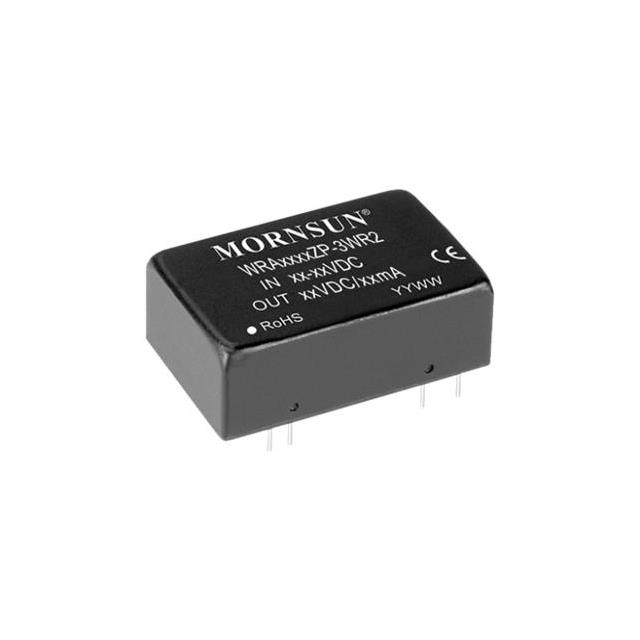

MORNSUN/广州金升阳科技 DC-DC模块 WRA0512ZP-3WR2

WRA0512ZP-3WR2概述

    # WRAZP-3WR2 & WRBZP-3WR2 系列 DC/DC 模块电源产品技术手册

    产品简介


    基本介绍
    WRAZP-3WR2 & WRBZP-3WR2 系列是一款高性能、小型化的 DC/DC 转换器模块,专为宽电压输入设计,提供常规电压的隔离稳压正负双路或单路输出。它广泛应用于通信设备、仪器仪表以及工业电子等领域,是替代传统分离式电源解决方案的理想选择。
    主要功能
    - 高效能:转换效率高达86%;
    - 安全隔离:具备1500VDC的隔离电压,确保电气安全性;
    - 环境适应性强:工作温度范围覆盖-40℃至+85℃;
    - 可靠性保障:通过UL60950、EN62368等多项国际认证。
    应用领域
    适用于需要高效能转换的小型化电子产品中,如网络通信设备、自动化控制系统、医疗电子设备等。

    技术参数


    以下是WRAZP-3WR2 & WRBZP-3WR2 系列的主要技术规格:
    | 参数 | 值 |

    | 输入电压范围 | 2:1 |
    | 输出电压精度 | ±1% 至 ±3% |
    | 输出电流 | 3W |
    | 工作温度范围 | -40°C 至 +85°C |
    | 效率 | 高达86% |
    详细的技术规格可参照官方提供的技术手册。

    产品特点和优势


    独特功能
    - 宽电压输入范围支持2:1;
    - 高效节能设计;
    - 提供远程遥控及持续短路保护;
    - 符合RoHS标准,环保无害。
    市场竞争力
    凭借其紧凑的设计、优异的性能表现以及良好的成本效益,WRAZP-3WR2 & WRBZP-3WR2 系列在市场上占据了一席之地。特别是在对空间占用有严格要求的应用场景下,如便携式医疗设备和嵌入式系统,该系列产品展现出了显著的优势。

    应用案例和使用建议


    应用场景示例
    该系列产品常被用于工业控制、医疗设备、航空航天等领域内,作为核心电源管理组件。例如,在一个典型的工业自动化控制系统中,WRAZP-3WR2 & WRBZP-3WR2 系列可用于为PLC(可编程逻辑控制器)提供稳定可靠的电源供应。
    使用建议
    - 为保证最佳性能,建议实际负载不应低于额定负载的5%;
    - 当输入电压不稳定时,需确认电源输出电压波动及纹波电压在允许范围内;
    - 对于需要进一步降低输入输出纹波的情况,可以通过增加外接电容来实现。

    兼容性和支持


    兼容性
    WRAZP-3WR2 & WRBZP-3WR2 系列产品与多种主流接口协议兼容,能够轻松集成进现有的电子系统中。
    售后服务
    广州金升阳科技有限公司提供全面的技术支持和服务保障,包括但不限于产品咨询、技术支持、售后维修等服务。如有任何疑问或需要帮助,请随时联系公司客服团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开机后无输出 | 检查输入电压是否符合要求 |
    | 输出电压不稳定 | 确保负载不低于额定负载的5% |
    | 设备过热 | 减少负载或改善散热条件 |
    更多具体问题及解答详见官方技术支持文档。

    总结和推荐


    综合评估
    WRAZP-3WR2 & WRBZP-3WR2 系列DC/DC模块电源凭借其卓越的性能、广泛的适用性以及合理的价格定位,在同类产品中脱颖而出。它不仅能满足大多数应用场景的需求,还能有效降低成本开支。
    推荐意见
    强烈推荐给那些正在寻找高性能、低成本DC/DC转换解决方案的企业和个人用户。无论是初次尝试还是替换现有方案,这款产品都将是一个值得信赖的选择。
    如需进一步了解详情或订购,请访问官方网站或直接联系广州金升阳科技有限公司获取更多信息和支持服务。

WRA0512ZP-3WR2参数

参数
输出电压 ±12V
开关频率 200KHz
输出电压组数 2
特性 Remote On/Off
输入电压最小值 4.5V
最大容性负载 1800μF
转换效率 78%
类型 -
输出方式 -
输出电流最大值 ±125mA
输出总功率 3W
散热方式 自然空冷
输入电压最大值 9V
长*宽*高 32mm*20mm*10.8mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

WRA0512ZP-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRA0512ZP-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRA0512ZP-3WR2 WRA0512ZP-3WR2数据手册

WRA0512ZP-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
