WRE1215S-1WR2

产品分类: DC-DC模块
产品描述: 330μF Remote On/Off 200KHz 自然空冷 78% 1W ±33mA ±15V 2 18V 9V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号:
供应商:
标准整包数: 0

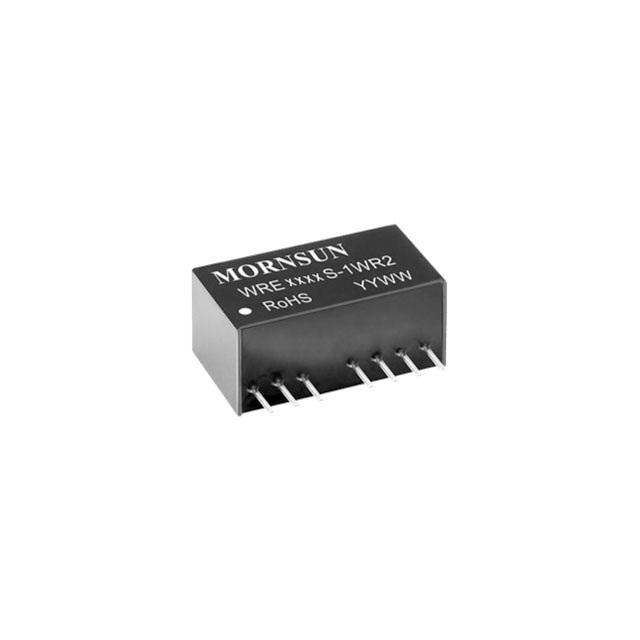

MORNSUN/广州金升阳科技 DC-DC模块 WRE1215S-1WR2

WRE1215S-1WR2概述

    DC/DC 模块电源 WRES-1WR2 & WRFS-1WR2 系列技术手册解析

    产品简介


    WRES-1WR2 & WRFS-1WR2 系列 是由广州金升阳科技有限公司推出的直流转换电源(DC/DC)模块,专为需要高效率、小体积、宽电压输入的应用场合设计。这些模块适用于多种场合,包括通信设备、仪器仪表和工业电子等。每个型号具有不同的输入和输出规格,能够提供稳定可靠的电力转换。

    技术参数


    - 输入电压范围: 2:1 输入范围,典型值包括 5VDC (4.5-9VDC)、12VDC (9-18VDC)、24VDC (18-36VDC) 和 48VDC (36-75VDC)。
    - 输出电压范围: 正负双路或单路输出,具体输出电压包括 ±3.3V、±5V、±12V 和 ±15V 等。
    - 输出功率: 1W。
    - 效率: 典型满载效率达到 70% 至 81%。
    - 工作温度范围: -40°C 至 +85°C。
    - 隔离电压: 3000VDC。
    - 短路保护: 自恢复功能。
    - 输入电流: 根据不同输入电压,最大输入电流从几毫安至几百毫安不等。
    - 输出电压精度: ±1% 到 ±5%。
    - 纹波&噪声: 70mVp-p 至 150mVp-p。
    - 外壳材料: 黑色阻燃耐热塑料。
    - 重量: 4.9克。
    - 封装尺寸: 22.00 x 9.50 x 12.00 mm。

    产品特点和优势


    WRES-1WR2 & WRFS-1WR2 系列 拥有以下特点和优势:
    - 超小型 SIP 封装,节省空间。
    - 宽输入电压范围,适应不同电源输入需求。
    - 高效率,保证能量转换的高效性。
    - 高功率密度,适合紧凑的电路设计。
    - 宽工作温度范围,从 -40°C 到 +85°C,适合恶劣环境。
    - 隔离电压高达 3000VDC,提供良好的电气隔离性能。
    - 短路保护功能,具备自恢复能力。
    - 可关断输出,便于系统管理。

    应用案例和使用建议


    该系列产品广泛应用于通信设备、仪器仪表和工业电子等领域。例如,在工业控制系统中,这些模块可以为传感器和执行器提供稳定的电源。此外,它们也可以用于电池管理系统,为多个传感器提供不同电压等级的电源。
    使用建议:
    - 输入电容的选择应根据不同的输入电压调整大小,例如:Cin1、Cin2。
    - 输出电容的大小也应适当,例如:Cout。
    - 使用时确保最小负载不低于额定负载的 5%。
    - 为了提高 EMI 性能,可以参照图 3 推荐的电路进行设计。

    兼容性和支持


    WRES-1WR2 & WRFS-1WR2 系列 模块支持多种输入电压范围,可以方便地集成到现有系统中。广州金升阳科技有限公司还提供了全面的技术支持,包括设计参考、推荐电路和应用笔记等资源。如果您有任何疑问或需要技术支持,可以直接联系他们的技术人员。

    常见问题与解决方案


    1. 启动困难
    - 解决方案: 检查输入电压是否在规定的范围内,并确保输入电流满足启动电流要求。
    2. 输出电压不稳定
    - 解决方案: 检查输入电压是否稳定,确认输出负载没有超出规定范围。
    3. 纹波噪声过大
    - 解决方案: 根据应用指南,适当增加输入输出电容,调整输入输出滤波电路。

    总结和推荐


    WRES-1WR2 & WRFS-1WR2 系列 DC/DC 模块电源凭借其高效率、宽电压输入范围和高功率密度等特点,非常适合在通信设备、仪器仪表和工业电子等应用中使用。尽管存在一些使用限制和注意事项,但在正确的使用下,这些模块能够表现出色。因此,我们推荐在相关应用中优先考虑使用该系列产品。
    总之,WRES-1WR2 & WRFS-1WR2 系列 是一款可靠且高效的电源解决方案,值得在各个领域的电力转换应用中进行推广和使用。

WRE1215S-1WR2参数

参数
特性 Remote On/Off
输出方式 -
散热方式 自然空冷
输出总功率 1W
输出电压 ±15V
输出电流最大值 ±33mA
转换效率 78%
输入电压最大值 18V
输入电压最小值 9V
输出电压组数 2
最大容性负载 330μF
类型 -
开关频率 200KHz
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRE1215S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRE1215S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRE1215S-1WR2 WRE1215S-1WR2数据手册

WRE1215S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
