LOF225-20B24

产品分类: AC-DC模块
产品描述: Adjustable Output,PFC,Standby Output,Universal Input 5.83A 24V 85V~264V(AC),120V~370V(DC) 底座安装
供应商型号: ESY-LOF225-20B24
供应商: 海外现货
标准整包数: 1

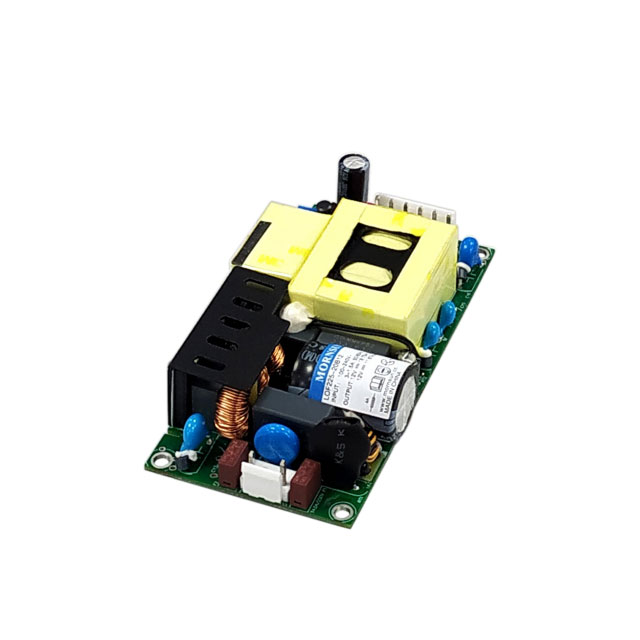

MORNSUN/广州金升阳科技 AC-DC模块 LOF225-20B24

LOF225-20B24概述

    # AC/DC 225W 开板电源 LOF225-20Bxx 系列技术手册

    产品简介


    LOF225-20Bxx 系列是由广州金升阳科技有限公司推出的 AC/DC 225W 开板电源,专为小型化和高集成度的应用设计。该系列电源不仅具备紧凑的体积和高效率,还具有出色的电气特性和安全特性,非常适合在工控、LED、路灯控制、电力、安防、通讯、智能家居、医疗等领域广泛应用。

    技术参数


    以下是 LOF225-20Bxx 系列的技术参数列表:
    输入特性
    - 输入电压范围:85 - 264VAC / 120 - 370VDC
    - 输入电压频率:47 - 63 Hz
    - 输入电流:115VAC: 3A / 230VAC: 2A
    - 漏电流:240VAC 下 <0.1mA(单一故障时 <0.5mA)
    - 功率因数:115VAC 下 0.99 / 230VAC 下 0.95
    输出特性
    - 输出功率:225W
    - 输出电压及电流:12V/11.67A,15V/9.33A,18V/7.78A,19V/7.37A,24V/5.83A,27V/4.81A,36V/3.88A,48V/2.91A,54V/2.59A
    - 输出电压精度:全负载范围内 ±1%
    - 线性调节率:±0.5%
    - 负载调节率:±0.5%
    - 纹波噪声:12V ≤ 60mV,其他电压 ≤ 100mV
    - 热插拔:不支持
    - 防护功能:短路保护、过流保护、过压保护、过温保护
    通用特性
    - 工作温度范围:-40℃ 至 +70℃
    - 存储温度范围:-40℃ 至 +85℃
    - 存储湿度范围:10% 至 95% RH(无冷凝)
    - 隔离电压:输入 - 输出 4000VAC
    - 绝缘电阻:输入 - 输出 ≥ 50 MΩ
    - 工作湿度范围:20% 至 90%
    - 电源降额:自然风冷 2.0%/℃,13CFM 2.5%/℃
    - 风扇辅助电源:15V 输出 24V/0.25A,其余电压输出 12V/0.5A
    安全标准
    - 认证:IEC/EN/UL62368, GB4943, ES60601-1, IEC60950, IEC60335-1, EN62368-1, EN61558-1
    物理特性
    - 产品外观:开板式
    - 尺寸:101.6 × 50.8 × 25.4 mm
    - 重量:175g(Typ.)

    产品特点和优势


    LOF225-20Bxx 系列拥有以下独特功能和优势:
    - 小巧体积:4" × 2" × 1",便于集成到各类设备中。
    - 高可靠性:满载运行时的效率高达 94%,并且具备全面的保护机制。
    - 广泛适用性:满足 IEC/EN/UL62368、GB4943、IEC/EN60335、IEC/EN61558、IEC/EN/ES60601、IEC60950 等国际安全标准。
    - 灵活可调:部分型号支持电压调节功能,通过 ADJ 电阻实现 ±10% 的输出电压调节。
    - 环境适应性强:工作温度范围广,从 -40℃ 至 +70℃,且满足海拔 5000 米应用。

    应用案例和使用建议


    LOF225-20Bxx 系列电源适用于多种应用场景,如工控设备、LED 照明、路灯控制系统、电力设备、安防监控系统、通讯基站、智能家居系统及医疗设备等。例如,在医疗设备中,它被广泛应用于 BF 类患者可接触的医疗系统,确保安全可靠。
    使用建议
    - 散热管理:虽然 LOF225-20Bxx 支持自然风冷,但在高温环境下,可能需要考虑额外的散热措施。
    - 线路布局:在 PCB 设计中,应确保良好的接地和屏蔽,以减少 EMI 干扰。
    - 保护电路:在主电路和辅助电路之间加入适当的保护电路,如熔断器和 TVS 二极管,确保系统的安全性和可靠性。

    兼容性和支持


    LOF225-20Bxx 系列电源具有广泛的兼容性,可以轻松集成到各种不同的电子系统中。广州金升阳科技有限公司提供了完善的技术支持和售后服务,包括产品定制、技术咨询和现场技术支持等。

    常见问题与解决方案


    1. 问:电源工作时是否有噪音?
    - 答:电源在高压工作状态下可能会产生一定的音频噪音,但这些噪音不会影响产品性能和可靠性。
    2. 问:电源在低温下的表现如何?
    - 答:电源的工作温度范围为 -40℃ 至 +70℃,在低温下也能正常工作,但需要注意功率降额。
    3. 问:电源如何实现短路保护?
    - 答:电源具备短路保护功能,短路状态消失后,恢复时间小于 3 秒,并支持打嗝式短路保护,可在长时间短路状态下实现自恢复。

    总结和推荐


    LOF225-20Bxx 系列 AC/DC 225W 开板电源以其高效率、高可靠性、紧凑体积以及广泛的安全认证,成为众多应用领域的理想选择。该产品不仅能够满足各种复杂环境下的需求,还能为用户提供全方位的支持和服务。因此,我们强烈推荐该系列产品给需要高性能、高稳定性的客户。

LOF225-20B24参数

参数
输入电压最小值 85V~264V(AC),120V~370V(DC)
输出电压 24V
最大容性负载 -
输出电流最大值 5.83A
类型 -
输出方式 -
散热方式 -
输出总功率 -
输入电压最大值 -
输出电压组数 -
开关频率 -
转换效率 -
特性 Adjustable Output,PFC,Standby Output,Universal Input
安装方式 底座安装
零件状态 在售
包装方式 托盘

LOF225-20B24厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

LOF225-20B24数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 LOF225-20B24 LOF225-20B24数据手册
