VRB2424S-10WR3

产品分类: DC-DC模块
产品描述: 220μF 500KHz 自然空冷 87% 10W 417mA 24V 1 36V 18V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG-VRB2424S-10WR3
供应商: 期货订购
标准整包数: 1

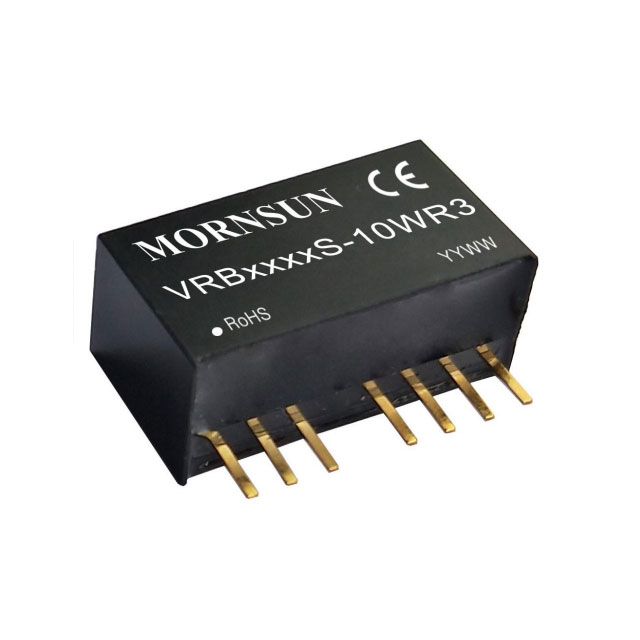

MORNSUN/广州金升阳科技 DC-DC模块 VRB2424S-10WR3

VRB2424S-10WR3概述

    # VRBS-10WR3 系列 DC/DC 电源模块

    产品简介


    VRBS-10WR3 系列是一款高性能的 DC/DC 电源模块,由广州金升阳科技有限公司生产。该模块具备 10W 输出功率,提供宽电压输入范围(2:1),并在输入电压和输出电流范围内具有高效能。该模块主要适用于医疗、工控、电力、仪器仪表、通信等多个领域。其独特的 SMT 封装和国际标准引脚方式,使得安装和使用极为便捷。

    技术参数


    - 输入电压范围:9-18VDC(12V 标称输入系列)、18-36VDC(24V 标称输入系列)
    - 输出电压:3.3V、5V、9V、12V、15V、24V
    - 满载效率:81%-88%
    - 隔离电压:1500VDC
    - 工作温度范围:-40℃ to +85℃
    - 输入欠压保护:12VDC 标称输入系列(5.5V 至 6.5V),24VDC 标称输入系列(12V 至 15.5V)
    - 输入冲击电压:12VDC 标称输入系列(-0.7V 至 25VDC),24VDC 标称输入系列(-0.7V 至 50VDC)
    - 启动电压:12VDC 标称输入系列(9V 至 18VDC),24VDC 标称输入系列(18V 至 36VDC)

    产品特点和优势


    1. 宽输入电压范围:能够适应多种不同的供电系统,提高系统的灵活性。
    2. 高效率:最高可达 88%,有助于提升整体系统效能。
    3. 强隔离能力:1500VDC 隔离电压,有效防止高压侧与低压侧间的干扰。
    4. 多重保护机制:内置输入欠压保护、输出短路和过流保护,确保模块的安全运行。
    5. 良好的工作温度适应性:-40℃ 到 +85℃ 的工作温度范围,适用于各种恶劣环境。

    应用案例和使用建议


    VRBS-10WR3 系列广泛应用于医疗、工控、电力、仪器仪表、通信等领域。例如,在医疗设备中,由于需要高可靠性和稳定性,该模块可作为稳定可靠的电源供应单元。在实际应用中,为了减少输入输出纹波,可以增加外部电容。推荐的电容值如下:
    - 输入电容 Cin:12VDC 输入:47µF/50V;24VDC 输入:47µF/100V
    - 输出电容 Cout:3.3V、5V、9V 输出:22µF/16V;12V、15V 输出:22µF/25V;24V 输出:22µF/50V

    兼容性和支持


    - 兼容性:该模块采用国际标准引脚方式,方便与其他标准接口设备连接。
    - 支持:广州金升阳科技有限公司提供详尽的技术文档和支持服务,包括EMC测试电路图、应用笔记等。

    常见问题与解决方案


    1. 问:模块启动电压不足怎么办?
    答:确保输入电压达到推荐的启动电压范围。对于 12VDC 标称输入系列,启动电压应为 9V 至 18VDC;对于 24VDC 标称输入系列,启动电压应为 18V 至 36VDC。

    2. 问:模块出现过流保护,怎么处理?
    答:检查负载是否正常,确认负载电流是否超出模块的承受范围。如果需要更高电流,可以考虑使用并联多个模块来分担电流。

    总结和推荐


    综上所述,VRBS-10WR3 系列 DC/DC 电源模块具有出色的性能和广泛的应用领域。其宽输入电压范围、高效率和多重保护机制使其成为医疗、工控、电力、仪器仪表、通信等领域的理想选择。我们强烈推荐使用这款高品质的产品,以满足各类应用场景的需求。

VRB2424S-10WR3参数

参数
输入电压最小值 18V
最大容性负载 220μF
类型 -
输出电压 24V
输入电压最大值 36V
输出方式 -
开关频率 500KHz
特性 -
输出电流最大值 417mA
转换效率 87%
输出电压组数 1
输出总功率 10W
散热方式 自然空冷
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

VRB2424S-10WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

VRB2424S-10WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 VRB2424S-10WR3 VRB2424S-10WR3数据手册

VRB2424S-10WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
