URB2412LD-20WR3

产品分类: DC-DC模块
产品描述: 1600μF Adjustable Output,Remote On/Off 270KHz 自然空冷 89% 20W 1.667A 12V 2 36V 9V DIP 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: SG-URB2412LD-20WR3
供应商: 国内现货
标准整包数: 1

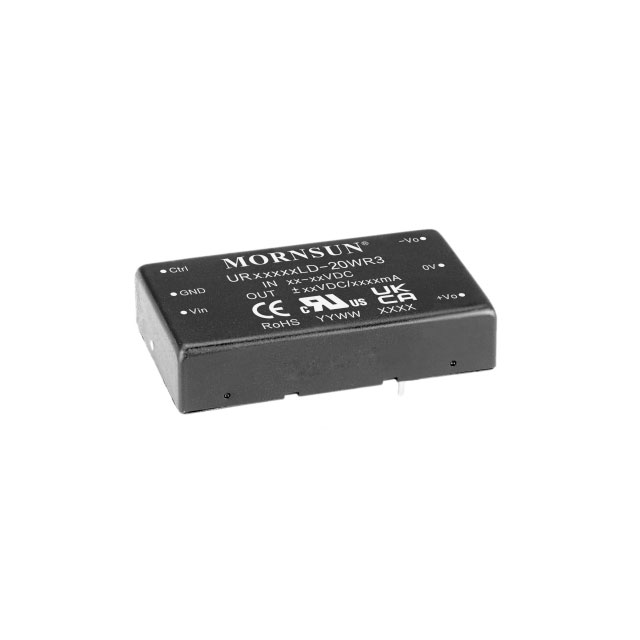

MORNSUN/广州金升阳科技 DC-DC模块 URB2412LD-20WR3

URB2412LD-20WR3概述

    URALD-20WR3 & URBLD-20WR3 系列 DC/DC 模块电源技术手册

    产品简介


    URALD-20WR3 & URBLD-20WR3 系列 是一款高性能的 DC/DC 模块电源,其主要功能是为各种设备提供稳定的电源转换。这些电源模块具备 20W 的输出功率,适用于宽电压输入范围(4:1),支持隔离稳压正负双路/单路输出。产品广泛应用在数据传输设备、电池驱动设备、通讯设备、分布式电源系统、混合模/数系统、远程控制系统、工业机器人系统、铁路等领域。

    技术参数


    | 参数 | 值 |

    | 输出功率 | 20W |
    | 输入电压范围 | 4:1 超宽电压输入 |
    | 效率 | 高达 90% |
    | 空载功耗 | 低至 0.15W |
    | 隔离电压 | 1500VDC |
    | 输入欠压保护 | 支持 |
    | 输出保护 | 短路、过压、过流保护 |
    | 工作温度 | -40℃ to +85℃ |
    | 裸机认证 | CISPR32/EN55032 CLASS A |
    | 电磁兼容特性 | 满足多项国际标准 |

    产品特点和优势


    URALD-20WR3 & URBLD-20WR3 系列 具备以下几个独特的功能和优势:
    1. 超宽输入电压范围:支持 4:1 超宽电压输入范围,提高了设备的适应性。
    2. 高效能:最高可达 90% 的转换效率,最大限度减少能量损失。
    3. 低功耗:空载功耗低至 0.15W,节能效果显著。
    4. 高可靠性:具备多种保护功能(输入欠压保护、输出短路、过压、过流保护)确保长时间稳定运行。
    5. 工作温度范围广:可在极端温度环境下工作(-40℃ to +85℃)。
    6. 金属六面屏蔽封装:提高抗干扰能力,适合严苛的应用环境。
    7. 符合多项认证标准:包括 UL60950-1、EN62368-1、BS EN62368-1、IEC60950-1 等。

    应用案例和使用建议


    URALD-20WR3 & URBLD-20WR3 系列 在多个领域均有广泛的应用实例,例如数据传输设备、电池驱动设备、通讯设备、分布式电源系统等。根据手册提供的应用场景和设计参考,我们建议用户:
    1. 优化电源布局:合理规划输入输出线路,尽可能减少纹波和噪声。
    2. 增加外部电容:为了进一步减小输入输出纹波,可以考虑增加外接电容(Cin、Cout)。
    3. 遵循推荐电路:对于 EMC 和 EMI 性能优化,建议使用手册中提供的推荐电路。

    兼容性和支持


    该产品与其他电子元器件或设备的兼容性良好,能够方便地集成到现有的系统中。广州金升阳科技有限公司提供全方位的技术支持和售后服务,包括:
    1. 客户技术支持:随时解答客户在使用过程中遇到的技术问题。
    2. 产品定制服务:可根据客户需求进行定制化开发。

    常见问题与解决方案


    1. 问:如何安装散热片?
    - 答:对于需要更高散热要求的场合,可以选择带有散热片的封装,安装步骤参照用户手册中的指导。

    2. 问:如何进行 Trim 电压调节?
    - 答:通过调整 Trim 电阻来实现电压调节,具体计算方法详见手册中的 Trim 使用和 Trim 电阻计算章节。

    总结和推荐


    URALD-20WR3 & URBLD-20WR3 系列 以其高效能、高可靠性、广泛的工作温度范围和良好的电磁兼容特性,成为市场上极具竞争力的产品。它不仅适用于数据传输、通讯等领域,还能满足各种恶劣环境下的应用需求。强烈推荐该产品给需要高性能 DC/DC 电源模块的工程师和技术人员。

URB2412LD-20WR3参数

参数
输出电流最大值 1.667A
输出方式 -
开关频率 270KHz
转换效率 89%
输出总功率 20W
最大容性负载 1600μF
输入电压最大值 36V
特性 Adjustable Output,Remote On/Off
散热方式 自然空冷
输出电压 12V
输入电压最小值 9V
输出电压组数 2
类型 -
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URB2412LD-20WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB2412LD-20WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB2412LD-20WR3 URB2412LD-20WR3数据手册

URB2412LD-20WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 106.9425
50+ ¥ 89.8317
100+ ¥ 84.6374
500+ ¥ 82.4985
1000+ ¥ 80.0541
库存: 61
