首页  >  产品百科  >  WRE2412S-3WR2

WRE2412S-3WR2

产品分类: DC-DC模块
产品描述: 470μF Remote On/Off 250KHz 自然空冷 83% 3W ±125mA ±12V 2 36V 18V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: 2725-WRE2412S-3WR2-ND
供应商: Digi-Key
标准整包数: 1

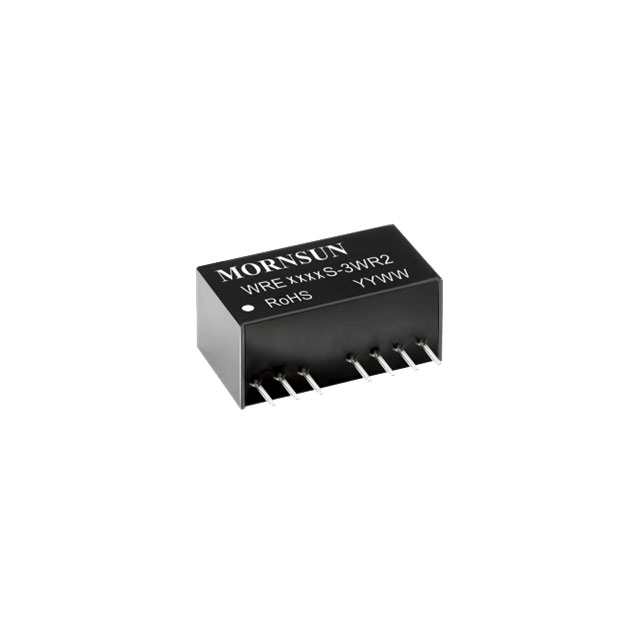

MORNSUN/广州金升阳科技 DC-DC模块 WRE2412S-3WR2

WRE2412S-3WR2概述

    # 广州金升阳科技有限公司 WRES - 3WR2 & WRFS - 3WR2 系列 DC/DC 模块电源技术手册

    产品简介


    WRES - 3WR2 & WRFS - 3WR2 系列是广州金升阳科技有限公司推出的 3W 隔离 DC-DC 模块电源产品。这些模块具有 2:1 宽输入电压范围,适用于多种工作环境,特别适合于通信设备、仪器仪表和工业电子等领域。它们提供了超小型 SIP 封装,高效能输出,并且具有广泛的适用性。

    技术参数


    | 项目 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压 (VDC) 4.5 9
    | 输出电压 (VDC) ±5 | ±15
    | 输出电流 (mA) | 300
    | 效率 (%) | 满载 75 | 83
    | 纹波&噪声 (mVp-p) 25 | 100
    | 隔离电压 (VDC) | 3000
    | 绝缘电阻 (MΩ) | 1000
    | 纹波&噪声测试带宽 | 20 MHz
    典型型号及规格
    - WRE0505S-3WR2: 输入 5V (4.5-9), 输出 ±5V, 输出电流 ±250/±13 mA
    - WRE1212S-3WR2: 输入 12V (9-18), 输出 ±12V, 输出电流 ±125/±6 mA
    - WRE2415S-3WR2: 输入 24V (18-36), 输出 ±15V, 输出电流 ±100/±5 mA
    - WRE4815S-3WR2: 输入 48V (36-75), 输出 ±15V, 输出电流 ±100/±5 mA

    产品特点和优势


    - 超小型 SIP 封装: 占用空间小,便于安装和集成。
    - 宽输入电压范围: 适应不同电压需求。
    - 高功率密度: 在紧凑空间内实现高性能输出。
    - 隔离稳压: 输出与输入完全隔离,确保安全稳定。
    - 温度范围广: 工作温度范围 -40℃ 至 +85℃。
    - 短路保护: 支持可持续短路,具备自恢复功能。
    - 通过认证: 通过 EN60950 认证,符合国际标准。

    应用案例和使用建议


    这些模块广泛应用于通信设备、仪器仪表和工业电子产品中。例如,在电信基站中作为电源模块,或者在医疗设备中作为辅助电源。使用时需要注意以下几点:
    - 确保负载在额定负载的 5%以上,否则可能导致纹波指标超出规范。
    - 适当增加滤波电容,特别是在高频应用中,以减少纹波干扰。
    - 合理设置输入电流和电压,确保电源的稳定性。

    兼容性和支持


    - 兼容性: 这些模块可以与其他标准 DC-DC 转换器配合使用。
    - 厂商支持: 广州金升阳科技有限公司提供详尽的技术支持和售后服务。

    常见问题与解决方案


    - 问题: 纹波指标超标
    - 解决方案: 增加输出端电容,选用合适容量的滤波电容。
    - 问题: 启动电压不稳
    - 解决方案: 检查输入电源是否符合标准要求,确保其纹波和波动范围在允许范围内。
    - 问题: 输出电压不准确
    - 解决方案: 检查负载是否在规定范围内,调整外围电路参数。

    总结和推荐


    WRES - 3WR2 & WRFS - 3WR2 系列 DC/DC 模块电源凭借其小巧的外形、高效率、宽输入范围、以及良好的安全性,非常适合作为现代电子设备中的电源模块。特别是对于需要高功率密度和可靠性的应用场景,它们是一个理想的选择。强烈推荐这些产品给寻求高效、稳定电源解决方案的设计工程师们。
    如有任何技术疑问或需要更多信息,欢迎随时联系广州金升阳科技有限公司的技术支持团队。

WRE2412S-3WR2参数

参数
输入电压最小值 18V
输出方式 -
转换效率 83%
类型 -
输出电压组数 2
最大容性负载 470μF
开关频率 250KHz
输出电压 ±12V
输出电流最大值 ±125mA
输入电压最大值 36V
散热方式 自然空冷
输出总功率 3W
特性 Remote On/Off
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRE2412S-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRE2412S-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRE2412S-3WR2 WRE2412S-3WR2数据手册

WRE2412S-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
