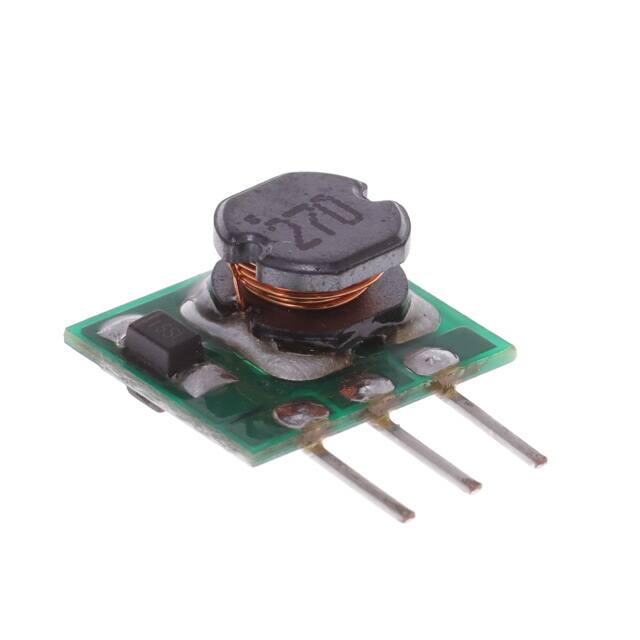

K7803-500R3-LB

产品分类: AC-DC模块
产品描述: SCP 85% 500mA,300mA 3.3V,-3.3V 36V,32V 通孔安装
供应商型号: ESY-K7803-500R3-LB
供应商: 海外现货
标准整包数: 1
MORNSUN/广州金升阳科技 AC-DC模块 K7803-500R3-LB

K7803-500R3-LB概述

    K78xx-500R3-LB 系列 DC/DC 模块电源技术手册

    产品简介


    K78xx-500R3-LB 系列 DC/DC 模块电源是一种高效率的开关稳压器,适用于各种工业控制、电力系统、仪表等领域的应用。其主要特点是具有高效率、低空载功耗、支持负输出及内置短路保护功能。这些特性使得该系列产品在市场上具备较强的竞争力。

    技术参数


    - 输入电压范围:4.75-36 VDC
    - 满载效率:最高可达95%
    - 最大容性负载:680 µF
    - 输出电压:3.3V, 5V, 6.5V, 9V, 12V, 15V
    - 输出电流:500 mA
    - 满载时的输入电压范围:24 VDC 或 12 VDC
    - 工作温度范围:-40℃ 至 +85℃
    - 存储温度范围:-55℃ 至 +125℃
    - 纹波和噪声:50 mVp-p 至 100 mVp-p
    - 瞬态响应:±50 mV 至 ±250 mV

    产品特点和优势


    K78xx-500R3-LB 系列的优势如下:
    - 高效率:效率高达95%,适合广泛应用。
    - 环境适应性强:工作温度范围宽达-40℃ 至 +85℃,且可承受-55℃ 至 +125℃ 的存储温度。
    - 低空载输入电流:典型值为0.2 mA,降低功耗。
    - 支持负输出:具有多种输出电压,满足不同需求。
    - 内置短路保护:避免过载造成的损害。
    - 自然空冷:无需额外散热装置。

    应用案例和使用建议


    K78xx-500R3-LB 系列 DC/DC 模块电源在多个行业有广泛应用,例如工业控制、电力系统及仪表等。在实际应用中,可以根据不同的负载需求选择合适的输出电压。例如,在某些特定的应用场合下,需要提高输出电压的稳定性,可以考虑增加输出端的“LC”滤波网络来减小纹波和噪声。
    使用建议:
    1. 根据实际输入电压,确保在超过30VDC时外接22uF/50V的电解电容。
    2. 根据输出负载的波动情况,增加输出端的“LC”滤波网络。
    3. 对于高可靠性要求的应用,可考虑选用更高额定值的陶瓷电容器。

    兼容性和支持


    K78xx-500R3-LB 系列电源与市场上主流的 PCB 设计标准兼容,安装简便,易于集成到各类电子产品中。制造商提供了详细的电路参考设计,确保客户能够轻松完成模块电源的设计和应用。此外,对于技术支持和维护服务,用户可通过官网或其他途径与制造商进行沟通。

    常见问题与解决方案


    - 问题1:在某些情况下,模块电源开机瞬间输出电压异常。
    - 解决方案:检查输入电容是否正确安装,必要时增加额外的输入电容。

    - 问题2:输出端存在明显的纹波和噪声。
    - 解决方案:通过增加输出端的“LC”滤波网络来减小纹波和噪声。
    - 问题3:产品长时间工作后温度升高。
    - 解决方案:改善散热环境或增加散热片。

    总结和推荐


    综上所述,K78xx-500R3-LB 系列 DC/DC 模块电源凭借其高效率、宽工作温度范围和便捷的使用特性,在众多应用场景中表现出色。尽管存在一定的初始投资成本,但考虑到其出色的性能和可靠性,值得在设计中优先考虑。因此,强烈推荐这款产品用于各类需要高效率电源解决方案的项目。

K7803-500R3-LB参数

参数
散热方式 -
输出电压 3.3V,-3.3V
输出方式 -
输出总功率 -
特性 SCP
输出电压组数 -
转换效率 85%
输入电压最小值 -
类型 -
最大容性负载 -
输出电流最大值 500mA,300mA
开关频率 -
输入电压最大值 36V,32V
安装方式 通孔安装
零件状态 在售
包装方式 托盘
