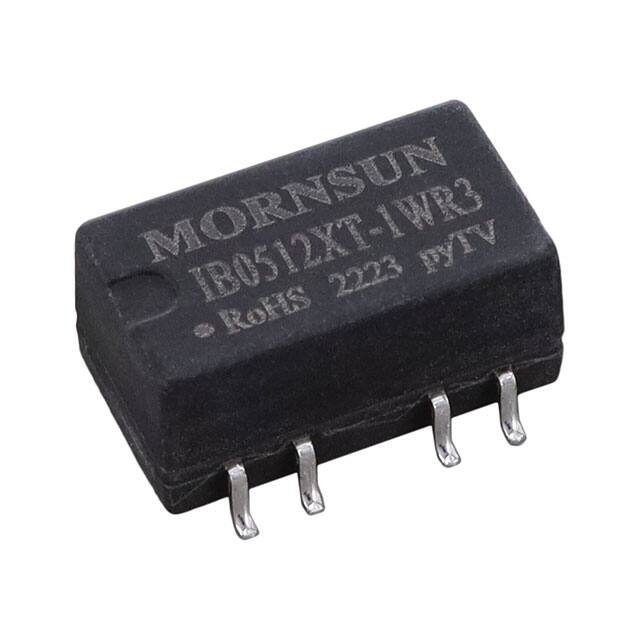

IB0512XT-1WR3

产品分类: DC-DC稳压器
产品描述: 1 12V 5.25V 4.75V 贴片安装 15.2mm*8.5mm*7.3mm
供应商型号: SG2-IB0512XT-1WR3
供应商: 云汉优选
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC稳压器 IB0512XT-1WR3

IB0512XT-1WR3概述

    IB05XT-1WR3系列DC/DC模块电源技术手册解析

    1. 产品简介


    IB05XT-1WR3系列是广州金升阳科技有限公司推出的DC/DC模块电源,旨在为板上电源系统提供一组与输入电源隔离的电压。这些电源模块广泛应用于多个领域,包括但不限于前级干扰隔离、地干扰消除、纯数字电路、电压隔离转换、一般低频模拟电路以及继电器驱动电路等。

    2. 技术参数


    输入特性
    - 输入电压范围: 4.75V 至 5.25V (5V),4.75V 至 9.5V (9V),4.75V 至 12.5V (12V),4.75V 至 15.5V (15V)
    - 满载输入电流: 5V输入时最大303mA,最小323mA
    输出特性
    - 输出电压: 3.3V、5V、9V、12V、15V
    - 输出电流:
    - 3.3V 输出: 250mA 至 25mA
    - 5V 输出: 200mA 至 20mA
    - 9V 输出: 111mA 至 12mA
    - 12V 输出: 84mA 至 9mA
    - 15V 输出: 67mA 至 7mA
    - 满载效率: 62%-71%
    - 输出电压精度: 100%负载时精度±3%
    隔离特性
    - 隔离电压: 输入-输出隔离电压1500VDC
    - 绝缘电阻: 输入-输出绝缘电阻1000MΩ
    - 反向纹波电流: 最大30mA
    - 纹波和噪声: 20MHz带宽下最大100mVp-p
    通用特性
    - 热插拔能力: 不支持
    - 工作温度范围: -40°C至+85°C
    - 存储温度范围: -55°C至+125°C
    - MTBF: 3500小时(MIL-HDBK-217F@25°C)
    - 潮敏等级: MSL等级1
    - 冷却方式: 自然空冷
    物理特性
    - 外壳材料: 黑色阻燃耐热塑料(UL94 V-0)
    - 封装尺寸: 15.24 × 11.40 × 7.25mm
    - 重量: 1.2g(Typ.)
    EMC特性
    - 传导骚扰: CISPR32/EN55032 CLASS B
    - 辐射骚扰: CISPR32/EN55032 CLASS B
    - 静电放电: IEC/EN61000-4-2 Air ±8kV, Contact ±6kV

    3. 产品特点和优势


    - 可持续短路保护: 可持续且自动恢复。
    - 低空载输入电流: 空载输入电流低至5mA。
    - 宽工作温度范围: -40°C至+85°C。
    - 高隔离电压: 输入-输出隔离电压1500VDC。
    - 国际标准引脚方式: 满足EN62368认证标准。
    - SMD封装: 方便表面安装。
    - RoHS合规: 环保材料。

    4. 应用案例和使用建议


    IB05XT-1WR3系列被广泛应用在多种电子电路中,特别是在需要隔离电压的应用场景中,例如:
    - 前级干扰隔离: 可以减少前端信号的干扰。
    - 地干扰消除: 提高电路的稳定性和可靠性。
    - 电压隔离转换: 在不同电压等级之间实现平滑转换。
    使用建议:
    - 在输入和输出端连接适当的滤波电容,以减少纹波和噪声。
    - 确保电容值在推荐范围内,以避免启动问题。
    - 选择合适的散热方式,以确保模块在高负载下的正常运行。

    5. 兼容性和支持


    IB05XT-1WR3系列具有广泛的兼容性,可以与其他标准的电子元器件无缝集成。广州金升阳科技有限公司提供全面的技术支持和服务,包括产品定制和技术咨询。此外,详细的应用指南和技术文档可以帮助用户更好地理解和使用这些模块。

    6. 常见问题与解决方案


    问题1: 启动过程中出现不稳定。
    解决办法: 检查输入电容值是否符合推荐范围,确保电容值适当。
    问题2: 输出电压波动较大。
    解决办法: 检查负载是否超出额定范围,适当调整负载以达到最佳性能。
    问题3: 发生短路。
    解决办法: 检查电路连接是否正确,确保没有发生短路现象。

    7. 总结和推荐



    总结

    :
    IB05XT-1WR3系列模块电源以其高效率、宽工作温度范围和强抗干扰能力,在众多应用场合中表现出色。其紧凑的设计、稳定的性能和高可靠性使其成为一种理想的电源解决方案。
    推荐:
    强烈推荐使用IB05XT-1WR3系列模块电源,尤其是在需要高性能隔离电源的电路中。广州金升阳科技有限公司提供的全面技术支持和高质量的产品保障,使得这一系列模块电源成为了业界值得信赖的选择。

IB0512XT-1WR3参数

参数
输出数量 1
输出类型 -
最大输入电压 5.25V
最小输入电压 4.75V
最小输出电压 -
最大输出电压 12V
功能 -
开关频率 -
拓扑 -
同步整流器 -
长*宽*高 15.2mm*8.5mm*7.3mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

IB0512XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

IB0512XT-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 IB0512XT-1WR3 IB0512XT-1WR3数据手册

IB0512XT-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
