B1203S-1WR3

产品分类: DC-DC稳压器
产品描述: 1 3.3V 13.2V 10.8V 通孔安装 11.6mm*6mm*10.2mm
供应商型号: SG-B1203S-1WR3
供应商: 期货订购
标准整包数: 1

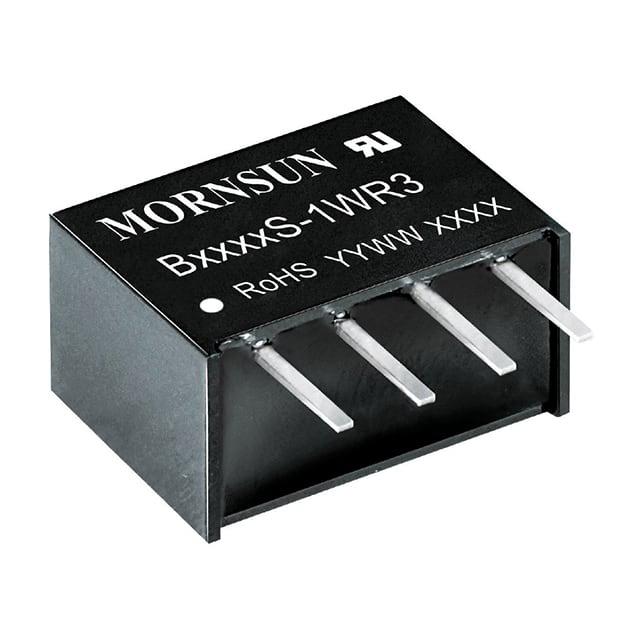

MORNSUN/广州金升阳科技 DC-DC稳压器 B1203S-1WR3

B1203S-1WR3概述

    DC/DC 模块电源 BS-1WR3 系列技术手册

    产品简介


    DC/DC 模块电源 BS-1WR3 系列是由广州金升阳科技有限公司生产的一种用于分布式电源系统的模块电源。这些电源模块具有高效率、稳定性和可靠性,主要用于数字电路、低频模拟电路、继电器驱动电路和数据交换电路等应用场景。

    技术参数


    | 项目 | 规格 |

    | 输入电压范围 | 12V (10.8-13.2), 15V (13.5-16.5), 24V (21.6-26.4) |
    | 输出电压 | 3.3V, 5V, 9V, 12V, 15V, 24V |
    | 满载效率 | 最高可达 81% |
    | 输出电流 | 3.3VDC 输出: 3.3A, 5VDC 输出: 5A, 9VDC 输出: 1.11A |
    | 冲击电压 | 1秒最大: 12VDC 输入 -0.7 ~ 18VDC, 15VDC 输入 -0.7 ~ 21VDC, 24VDC 输入 -0.7 ~ 30VDC |
    | 纹波和噪声 | 20MHz带宽: 3.3VDC/5VDC/9VDC/12VDC/15VDC 输出: 30~75mVp-p, 24VDC 输出: 50~100mVp-p |
    | 工作温度范围 | -40℃ 至 +105℃ |

    产品特点和优势


    1. 可持续短路保护:在短路情况下能够自动恢复。
    2. 低待机电流:空载输入电流低至 8mA。
    3. 高效能:满载效率最高可达 81%。
    4. 隔离电压:输入-输出隔离电压为 1500VDC。
    5. 宽温度范围:适用于-40℃至+105℃的工作环境。

    应用案例和使用建议


    - 应用场景:适合用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路。
    - 使用建议:为了减少输入输出纹波,建议在输入和输出端连接一个电容滤波网络。注意选择合适的滤波电容,避免过大的电容导致启动问题。例如,12VDC 输入时推荐的容性负载值为 2.2µF/25V,3.3VDC 输出时推荐为 10µF/16V。

    兼容性和支持


    - 兼容性:BS-1WR3 系列产品遵循国际标准引脚方式,便于与其他设备兼容使用。
    - 支持:广州金升阳科技有限公司提供详细的技术支持,包括产品定制服务。更多技术信息请参考《DC-DC 应用笔记》www.mornsun.cn。

    常见问题与解决方案


    - Q1: 电源启动时出现问题。
    - A1: 请检查输入输出电容的选择是否合适,过大可能导致启动困难。
    - Q2: 温度过高。
    - A2: 确认工作环境温度是否超过规定范围,必要时考虑降额使用。

    总结和推荐


    BS-1WR3 系列 DC/DC 模块电源以其高效能、宽工作温度范围和高可靠性脱颖而出。其独特的特点使其成为工业和消费电子产品中的理想选择。鉴于其在多种应用场景中的良好表现,强烈推荐在需要稳定电源供应的场合使用。如需进一步技术支持或定制需求,建议直接联系广州金升阳科技有限公司的技术人员。

B1203S-1WR3参数

参数
输出类型 -
最大输入电压 13.2V
最大输出电压 3.3V
功能 -
最小输入电压 10.8V
同步整流器 -
拓扑 -
最小输出电压 -
输出数量 1
开关频率 -
长*宽*高 11.6mm*6mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

B1203S-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

B1203S-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 B1203S-1WR3 B1203S-1WR3数据手册

B1203S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
