首页  >  产品百科  >  WRF2415S-3WR2

WRF2415S-3WR2

产品分类: DC-DC模块
产品描述: 470μF Remote On/Off 250KHz 自然空冷 83% 3W 200mA 15V 2 36V 18V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: ESY-WRF2415S-3WR2
供应商: 海外现货
标准整包数: 1

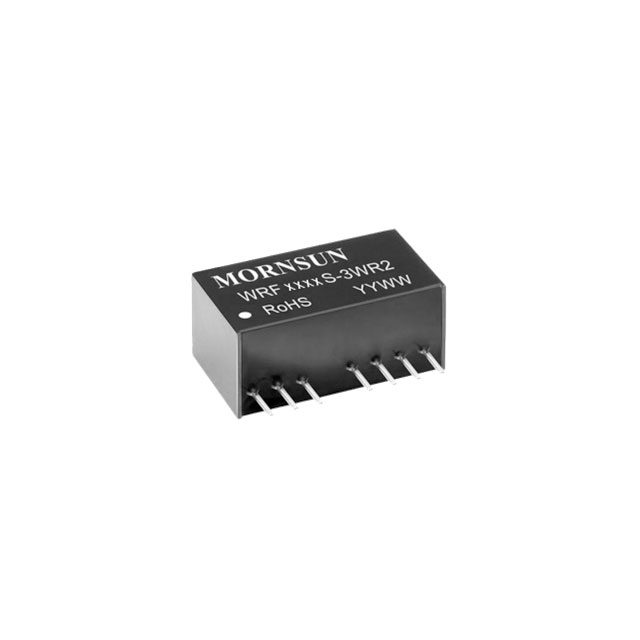

MORNSUN/广州金升阳科技 DC-DC模块 WRF2415S-3WR2

WRF2415S-3WR2概述

    DC/DC 模块电源 WRES - 3WR2 & WRFS - 3WR2 系列技术手册

    产品简介


    DC/DC 模块电源 WRES - 3WR2 & WRFS - 3WR2 系列是由广州金升阳科技有限公司生产的一种高集成度、高效能的电源转换解决方案。该系列电源适用于多种输入电压(3.3V至48VDC),并提供3W的输出功率,具备宽输入电压范围(2:1)、隔离稳压正负双路/单路输出等功能。这些产品广泛应用于通信设备、仪器仪表及工业电子等领域,特别适合对空间和成本敏感的应用场合。

    技术参数


    输入特性
    - 输入电压范围:3.3V 至 48VDC(具体型号不同)
    - 输入电流(满载/空载):在不同电压下,满载电流范围从几十毫安到几百毫安
    - 输入滤波器类型:电容滤波
    - 输入冲击电压:最高100VDC(根据不同输入电压等级)
    输出特性
    - 输出电压范围:±3.3VDC 至 ±15VDC(具体型号不同)
    - 输出电流范围:300mA 至 758mA(具体型号不同)
    - 输出电压精度:±1% 至 ±3%
    - 纹波&噪声:在典型值下一般不超过数十mVp-p
    绝缘特性
    - 隔离电压:3000VDC
    - 绝缘电阻:≥1000 MΩ
    - 隔离电容:30pF 至 50pF
    工作环境
    - 工作温度范围:-40℃ 至 +85℃
    - 存储温度范围:-55℃ 至 +125℃
    - 外壳材料:黑色阻燃耐热塑料
    - 重量:约4.9克
    - 尺寸:22.00mm x 9.50mm x 12.00mm
    - 冷却方式:自然空冷

    产品特点和优势


    1. 超小型 SIP 封装:紧凑的设计使其易于集成于各类电子设备中。
    2. 宽输入电压范围:2:1的输入电压范围使其适应各种不同的电源输入环境。
    3. 隔离电压高达3000VDC:有效防止输入输出间的电气干扰。
    4. 高功率密度:高功率输出和紧凑体积使它在有限的空间内发挥出最大的效能。
    5. 短路保护:具备自恢复功能,提升了系统整体的安全性和可靠性。
    6. 输出可关断:通过Ctrl端口控制输出开关状态,便于灵活管理输出状态。

    应用案例和使用建议


    - 通信设备:作为各类通信设备中的电源模块,确保其内部电路正常稳定工作。
    - 仪器仪表:适用于需要高精度电源的测量设备。
    - 工业电子:在恶劣的工业环境下稳定工作,保障设备的可靠运行。
    使用建议:
    - 确保输入电压在指定范围内波动,避免过高或过低的电压导致设备损坏。
    - 使用时,需注意输出最小负载不能低于额定负载的5%。否则会影响其性能指标。
    - 为了减少启动电流问题,选择合适的输入滤波电容大小。

    兼容性和支持


    - 该产品兼容性强,能够与不同品牌、类型的电子元器件或其他设备进行匹配使用。
    - 广州金升阳科技有限公司提供详尽的技术文档、应用笔记以及定制服务,以便于用户根据具体应用需求进行优化配置。

    常见问题与解决方案


    1. 启动电流过大:选择适当的输入滤波电容,参考手册中的推荐电路图。
    2. 输出纹波偏高:增加输出滤波电容,如手册所示。
    3. 系统稳定性差:检查系统接地情况,确保良好的电气连接。

    总结和推荐


    总体而言,DC/DC 模块电源 WRES - 3WR2 & WRFS - 3WR2 系列凭借其紧凑的外形、高集成度和出色的工作性能,为用户提供了高效且可靠的电源解决方案。特别是在空间有限、成本敏感的应用环境中表现尤为突出。如果你正在寻找一款兼具高效率和紧凑设计的小型电源模块,这一系列产品无疑是一个值得考虑的选择。强烈推荐给需要高性能、紧凑型电源解决方案的用户。

WRF2415S-3WR2参数

参数
输出方式 -
开关频率 250KHz
特性 Remote On/Off
转换效率 83%
散热方式 自然空冷
最大容性负载 470μF
输出电流最大值 200mA
输入电压最小值 18V
输出电压 15V
类型 -
输出电压组数 2
输入电压最大值 36V
输出总功率 3W
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRF2415S-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRF2415S-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRF2415S-3WR2 WRF2415S-3WR2数据手册

WRF2415S-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2772 ¥ 27.6927
库存: 1
起订量: 181 增量: 0
交货地:
最小起订量为:1
合计: ¥ 27.69
