URB2409S-10WR3

产品分类: DC-DC模块
产品描述: 680μF 400KHz 自然空冷 88% 10W 1.111A 9V 1 36V 9V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG-URB2409S-10WR3
供应商: 期货订购
标准整包数: 1

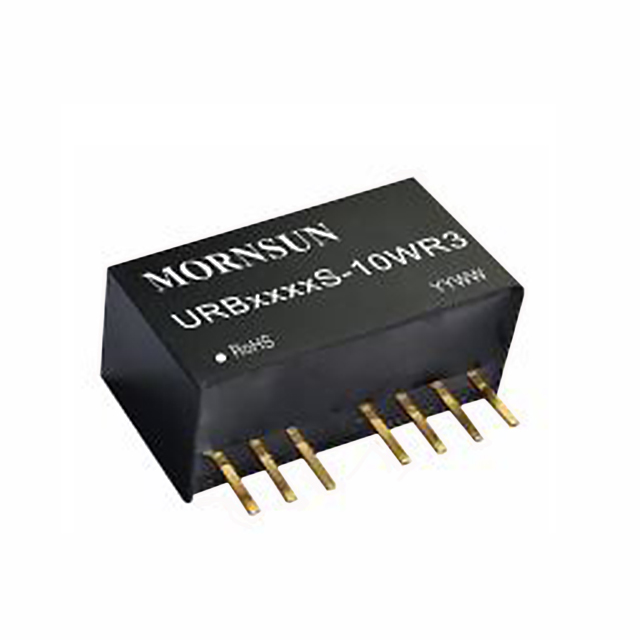

MORNSUN/广州金升阳科技 DC-DC模块 URB2409S-10WR3

URB2409S-10WR3概述

    # URBS-10WR3 系列 DC/DC 电源模块

    产品简介


    URBS-10WR3 系列是一款高性能、高可靠性的 DC/DC 电源模块,输出功率为 10W。该模块具备 4:1 超宽电压输入范围,效率高达 88%,并具备 1500VDC 的隔离电压。URBS-10WR3 系列采用小型 SIP 封装,适用于医疗、工控、电力、仪器仪表和通信等多个领域。此外,该模块还具备输入欠压保护、输出短路和过流保护功能,确保长期稳定运行。

    技术参数


    输入特性
    - 输入电压范围:9-36VDC
    - 输入电流:
    - 3.3VDC 输出:389/25 至 398/45 mA
    - 5VDC 输出:474/25 至 485/45 mA
    - 其他:474/9 至 485/18 mA
    - 输入欠压保护:6.5V
    - 反射纹波电流:50 mA
    - 启动电压:9VDC
    - 输入滤波类型:电容滤波
    输出特性
    - 输出电压精度:±1.5%
    - 线性调节率:±0.25%
    - 负载调节率:±0.5%
    - 瞬态恢复时间:300 至 500 µs
    - 瞬态响应偏差:±5%(3.3VDC/5VDC 输出),±3%(其他电压)
    - 温度漂移系数:±0.03%/℃
    - 纹波&噪声:75 至 150 mVp-p
    物理特性
    - 封装尺寸:22.00 × 9.50 × 12.00 mm
    - 重量:5.5 g(典型值)
    - 冷却方式:自然空冷(20LFM)
    - 外壳材料:黑色阻燃耐热塑料(UL94 V-0)
    EMC 特性
    - 传导骚扰:CISPR32/EN55032 CLASS B
    - 辐射骚扰:CISPR32/EN55032 CLASS B
    - 静电放电:IEC/EN61000-4-2 Contact ±6kV
    - 辐射抗扰度:IEC/EN61000-4-3 10V/m
    - 脉冲群抗扰度:±2kV
    - 浪涌抗扰度:±2kV(line to line)
    - 传导骚扰抗扰度:3 Vr.m.s
    其他特性
    - 隔离电压:1500VDC(输入-输出)
    - 绝缘电阻:1000 MΩ
    - 隔离电容:1000 pF
    - 工作温度范围:-40℃ 至 +85℃
    - 存储湿度:5% 至 95% RH
    - 存储温度:-55℃ 至 +125℃
    - 开关频率:500 kHz(典型值)

    产品特点和优势


    URBS-10WR3 系列具备多项独特功能和优势,使其在广泛应用中表现卓越:
    - 超宽输入电压范围:4:1 范围使得该模块能适应多种电源输入环境。
    - 高效率:最高可达 88% 的效率,减少能源浪费。
    - 高隔离电压:1500VDC 的隔离电压确保安全可靠的电源传输。
    - 高功率密度:小型 SIP 封装保证了较高的集成度和可靠性。
    - 多重保护功能:输入欠压保护、输出短路和过流保护确保设备稳定运行。
    - 宽温运行能力:工作温度范围为 -40℃ 至 +85℃,适合恶劣环境下的应用。

    应用案例和使用建议


    URBS-10WR3 系列广泛应用于医疗、工控、电力、仪器仪表和通信等领域。例如,在医疗设备中,该模块可以作为电源管理的关键组件,确保设备稳定供电。为了优化性能,建议:
    - 增加输入输出外部电容(Cin 和 Cout),以进一步减小纹波。
    - 在 EMI 滤波方面,使用合适的电路(如图 4 所示),确保符合 EMC 要求。

    兼容性和支持


    URBS-10WR3 系列支持国际标准引脚方式,确保与其他设备的良好兼容性。广州金升阳科技有限公司提供详尽的技术支持和维护服务,帮助客户更好地理解和使用该产品。更多信息请访问公司官网。

    常见问题与解决方案


    1. Q: 输入电压超过最大值会造成什么影响?
    - A: 输入电压超过标称值可能导致永久性不可恢复的损坏。请务必遵循手册中的建议。
    2. Q: 如何实现远程控制?
    - A: 通过连接 Ctrl 引脚至 TTL 高电平(3.5-12VDC)来开启模块,低电平(0-1.2VDC)来关闭模块。
    3. Q: 瞬态响应偏差如何减小?
    - A: 通过增加输入输出电容和选用等效阻抗值小的电容,可以有效减小瞬态响应偏差。

    总结和推荐


    URBS-10WR3 系列是一款集高效、高可靠性和多功能于一体的 DC/DC 电源模块。其超宽输入电压范围、高效率和多重保护功能使其在多个行业中表现出色。广州金升阳科技有限公司提供的详尽技术支持和完善的售后服务,使得该产品在市场上具有很高的竞争力。强烈推荐该产品给需要高性能、高可靠性的电源解决方案的应用场合。

URB2409S-10WR3参数

参数
输出总功率 10W
输出方式 -
输入电压最小值 9V
特性 -
输出电流最大值 1.111A
输出电压 9V
类型 -
转换效率 88%
最大容性负载 680μF
散热方式 自然空冷
开关频率 400KHz
输入电压最大值 36V
输出电压组数 1
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URB2409S-10WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB2409S-10WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB2409S-10WR3 URB2409S-10WR3数据手册

URB2409S-10WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 67.319
50+ ¥ 61.95
100+ ¥ 59.885
500+ ¥ 57.82
1000+ ¥ 55.755
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 67.31
