K7805-500R3

产品分类: AC-DC模块
产品描述: SCP 80%;90% 500mA,300mA 5V,-5V 1 36V,31V 6.5V,7V 通孔安装 11.6mm(长度)*7.55mm(宽度)
供应商型号: 17M-K7805-500R3
供应商: 云汉优选
标准整包数: 1

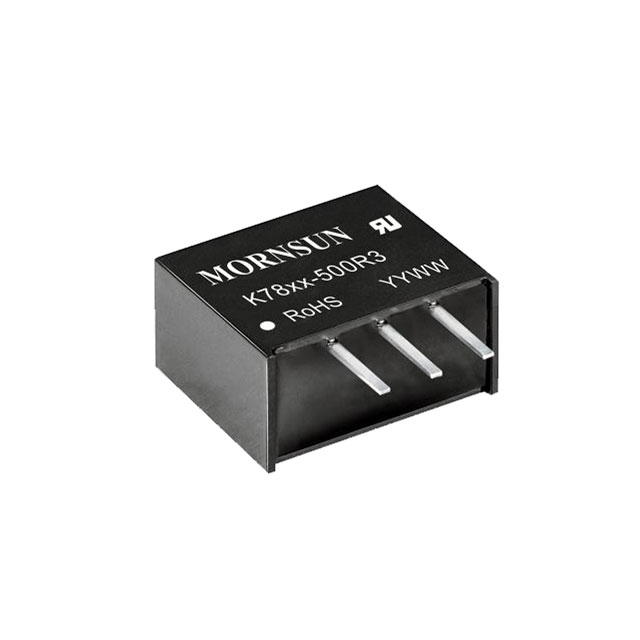

MORNSUN/广州金升阳科技 AC-DC模块 K7805-500R3

K7805-500R3概述

    K78xx-500R3 系列 DC/DC 模块电源产品技术手册

    1. 产品简介


    K78xx-500R3 系列 DC/DC 模块电源是一款高效的开关稳压器,专为替代 LM78xx 系列三端线性稳压器而设计。这款电源具有高效率(最高达 95%)、低空载功耗(仅 0.2mA)和输出短路保护等功能,适用于工业控制、电力和仪表等多种行业。此外,K78xx-500R3 系列还支持负输出,无需额外散热片,方便安装和使用。

    2. 技术参数


    - 输入电压范围: 4.75-36VDC
    - 满载效率: 80%-95%
    - 输出电压: 3.3V, 5V, 9V, 12V, 15V
    - 最大输出电流: 500mA
    - 认证: UL/CE/CB
    - 工作温度范围: -40℃ to +85℃
    - 最大容性负载: 680μF
    - 纹波&噪声: 20mVp-p 至 75mVp-p
    - 瞬态响应偏差: 50mV 至 250mV
    - 瞬态恢复时间: 0.2ms 至 1ms
    - EMI 和 EMS: 符合 CISPR32/EN55032 CLASS B 和 IEC/EN 61000-4 系列标准
    - 外壳材料: 黑色阻燃耐热塑料 (UL94 V-0)
    - 封装尺寸: 11.60 x 7.55 x 10.16 mm
    - 重量: 1.8g

    3. 产品特点和优势


    - 高效率: 达到 95%,远高于传统线性稳压器。
    - 低空载功耗: 仅 0.2mA,减少能源浪费。
    - 宽工作温度范围: 从 -40℃ 到 +85℃,适应多种恶劣环境。
    - 输出短路保护: 防止因意外导致的损坏。
    - 引脚兼容性: 与 LM78xx 系列引脚兼容,便于替换。
    - 认证齐全: 通过 IEC60950, UL60950, EN62368 认证,确保产品质量和安全性。

    4. 应用案例和使用建议


    - 正输出应用: 如图 2 所示,连接一个 10μF/50V 陶瓷电容 (C1) 和 22μF/10V 陶瓷电容 (C2) 可实现稳定输出。
    - 负输出应用: 如图 2 所示,通过简单的电路连接即可实现负输出功能。
    - 并联应用: 如图 3 所示,通过并联多个模块可实现更高的输出功率,但需要注意互干扰问题,建议增加电感 LDM 减少干扰。
    使用建议:
    - 使用陶瓷电容时,可根据需要适当增大容值以提高稳定性。
    - 输出端增加“LC”滤波网络可以进一步降低纹波,L 推荐值为 10µH-47µH。
    - 由于不支持热插拔,建议在接入前确保输入电源已稳定。

    5. 兼容性和支持


    - 兼容性: 引脚与 LM78xx 系列兼容,易于替换。
    - 支持: 广州金升阳科技有限公司提供全面的技术支持和售后服务,可通过官网或技术支持热线获取更多信息。

    6. 常见问题与解决方案


    - 问题: 瞬态响应偏差较大。
    - 解决方案: 检查输入电压是否稳定,确保负载变化不大于 25%。
    - 问题: 纹波噪声较大。
    - 解决方案: 增加输出端的“LC”滤波网络,选择合适的电感和电容值。
    - 问题: 无法实现负输出。
    - 解决方案: 检查负输出电路是否正确连接,确认输入电压范围符合要求。

    7. 总结和推荐


    综上所述,K78xx-500R3 系列 DC/DC 模块电源以其高效率、宽工作温度范围和良好的兼容性,成为工业控制和仪表领域的理想选择。它的高效能和低功耗使得在实际应用中表现优异,同时完善的认证和详尽的使用指南使其易于集成和维护。因此,我们强烈推荐这一系列产品,尤其是对可靠性和效率有较高要求的应用场景。
    联系信息:
    - 地址: 广东省广州市黄埔区科学城科学大道科汇发展中心科汇一街 5 号
    - 电话: 86-20-38601850
    - 传真: 86-20-38601272
    - E-mail: sales@mornsun.cn
    更多详细信息,请访问官方网站 [www.mornsun.cn](http://www.mornsun.cn)。

K7805-500R3参数

参数
输出总功率 -
输入电压最大值 36V,31V
输出电压组数 1
输出电压 5V,-5V
输出方式 -
输入电压最小值 6.5V,7V
散热方式 -
最大容性负载 -
输出电流最大值 500mA,300mA
开关频率 -
类型 -
转换效率 80%;90%
特性 SCP
长*宽*高 11.6mm(长度)*7.55mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

K7805-500R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K7805-500R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 K7805-500R3 K7805-500R3数据手册
