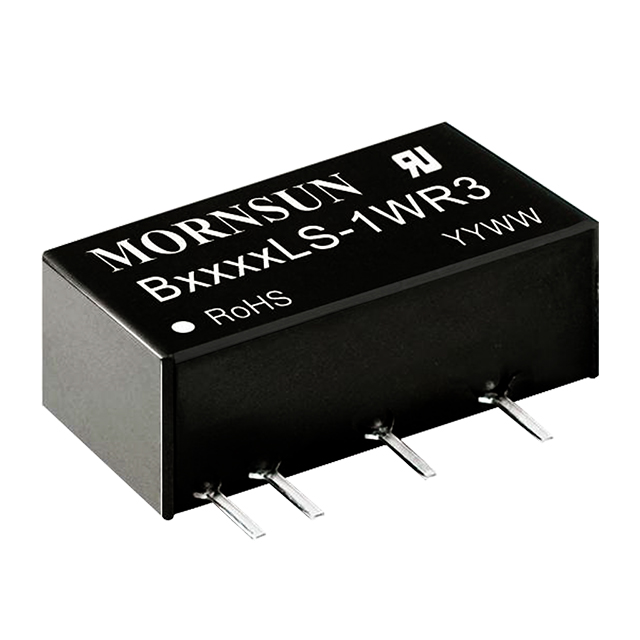

B0503LS-1WR3

产品分类: DC-DC模块
产品描述: 2400μF 270KHz 自然空冷 74% 1W 200mA 3.3V 1 5.5V 4.5V SIP 通孔安装 19.65mm*6mm*10.16mm
供应商型号: SG-B0503LS-1WR3
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 B0503LS-1WR3

B0503LS-1WR3概述

    # DC/DC 模块电源 A05S-1WR3 & B05LS-1WR3 系列技术手册

    产品简介


    DC/DC 模块电源 A05S-1WR3 & B05LS-1WR3 系列是专门为电路板上的分布式电源系统设计的高效电源转换模块。这些模块提供了一组(两组)与输入电源隔离的电源,适用于多种应用领域,包括纯数字电路、低频模拟电路、继电器驱动电路以及数据交换电路等。系列中包含两种不同型号,A05S-1WR3 和 B05LS-1WR3,以适应不同的输入电压需求。

    技术参数


    输入特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 输入电压 (VDC) | 见型号表 | 4.5 | 5.5 | 24 | VDC |
    | 输入电流(满载/空载) 254/30 | 286/10 | mA |
    输出特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 输出电压 | 见型号表 | ±3.3 | ±5 | ±24 | VDC |
    | 输出电流 | 见型号表 | ±152 | ±100 | ±42 | mA |
    性能参数
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 效率 (%) | 见型号表 | 70 | 78 | 85 | % |
    | 输出电压精度 | 见误差包络曲线图(图 1)
    | 纹波 & 噪声 (20MHz 带宽) | 见型号表 | 30 | 50 | 100 | mVp-p |
    工作环境
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 工作温度 -40 | 25 | 105 | ℃ |
    | 存储温度 -55 125 | ℃ |
    | 工作湿度 | 无凝结 95 | %RH |

    产品特点和优势


    1. 可持续短路保护:确保电路稳定运行,防止因短路导致的损坏。
    2. 高效率:高达85%的满载效率,有效降低能量损耗。
    3. 宽工作温度范围:-40°C 到 +105°C 的工作温度范围,适用于极端环境。
    4. 国际标准引脚方式:便于集成到现有的电路板设计中。
    5. SIP 封装:紧凑的设计适合狭小的空间。

    应用案例和使用建议


    应用案例
    这些模块适用于工业自动化、通信设备和医疗设备等多种场景。例如,在工业自动化领域,可以用于驱动继电器和传感器,提供稳定的电源供应。
    使用建议
    为了进一步减少输入输出纹波,建议在输入输出端连接适当的电容滤波网络。同时,确保选用合适的容性负载值以避免启动问题。对于每一路输出,在确保安全可靠工作的条件下,推荐容性负载值详见表 1。

    兼容性和支持


    兼容性
    这些模块支持国际标准引脚方式,与各种现有设备兼容良好。
    支持
    广州金升阳科技有限公司提供了详尽的技术文档和应用指南,确保客户能够顺利进行设计和集成。如有定制需求,可直接联系公司技术人员。

    常见问题与解决方案


    常见问题
    1. 如何选择合适的电容滤波网络?
    2. 启动问题该如何解决?
    解决方案
    1. 选择合适的电容滤波网络:根据具体应用场景,参考表 1 推荐容性负载值表,并遵循《DC-DC(定压)模块电源应用指南》中的建议进行操作。
    2. 启动问题:确保选用的电容值不会过大,同时检查输入电压是否在规定范围内。

    总结和推荐


    综合评估
    DC/DC 模块电源 A05S-1WR3 & B05LS-1WR3 系列具备出色的性能和广泛的应用范围,特别适用于需要隔离电源的分布式系统。其高效率、宽工作温度范围和良好的兼容性使其在市场上具有显著的竞争优势。
    推荐
    鉴于其卓越的功能和应用表现,我们强烈推荐此系列电源模块用于各类工业应用。无论是稳定性还是功能性,这些模块都是您的理想选择。

B0503LS-1WR3参数

参数
开关频率 270KHz
输入电压最小值 4.5V
散热方式 自然空冷
输入电压最大值 5.5V
类型 -
最大容性负载 2400μF
特性 -
输出电压组数 1
输出电流最大值 200mA
输出总功率 1W
输出电压 3.3V
转换效率 74%
输出方式 -
长*宽*高 19.65mm*6mm*10.16mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装
