首页  >  产品百科  >  K7809-2000R3

K7809-2000R3

产品分类: AC-DC模块
产品描述: SCP 95% 2A 9V 6V 通孔安装
供应商型号: 2725-K7809-2000R3-ND
供应商: Digi-Key
标准整包数: 1

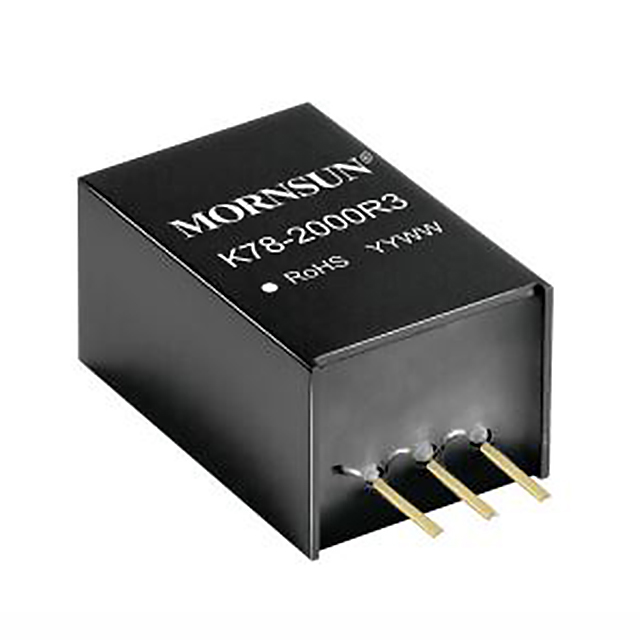

MORNSUN/广州金升阳科技 AC-DC模块 K7809-2000R3

K7809-2000R3概述

    K78xx-2000R3系列DC/DC模块电源技术手册解析

    1. 产品简介


    产品类型:DC/DC模块电源
    主要功能:将直流电压转换为稳定的不同电压等级
    应用领域:工控、电力、仪表等多个行业

    2. 技术参数


    | 参数 | 值 | 备注 |
    |
    | 输入电压(VDC) | 24 (4.5-36)
    | 满载效率(%) | 89-96 | 根据不同型号 |
    | 空载输入电流(mA) | 0.1-0.5
    | 最大容性负载(µF) | 1800-2200 | 不同型号有所差异 |
    | 工作温度范围(℃) | -40 至 +85
    | 短路保护 | 支持 | 可持续且自动恢复 |
    | 开关频率(kHz) | 400
    | 输出电压精度(%) | ±2 至 ±4
    | 纹波&噪声(mVp-p) | 30 至 75

    3. 产品特点和优势


    - 高效率:满载效率高达96%
    - 低空载电流:空载输入电流仅为0.1mA
    - 宽工作温度范围:-40℃至+85℃
    - 引脚兼容:与LM78xx系列三端线性稳压器兼容

    4. 应用案例和使用建议


    典型应用场景:工业控制系统、电力供应系统、仪表仪器
    使用建议:
    1. 输入电压超过30VDC时,需外接22µF/50V的电解电容。
    2. 在一般情况下,C1和C2的电容值可参考表格1中的推荐值,且建议靠近产品引脚端安装。
    3. 若需要减少输出纹波,可以适当增加C2的容值,或使用低ESR的钽电容和铝电解电容。

    5. 兼容性和支持


    - 兼容性:引脚与LM78xx系列兼容,易于替换现有设备。
    - 支持:公司提供详细的技术文档和应用指南,如有任何疑问可联系技术支持。

    6. 常见问题与解决方案


    1. Q: 输入电压超过30VDC怎么办?
    - A: 需外接22µF/50V的电解电容以防止电压尖峰造成模块损坏。

    2. Q: 输出纹波过大怎么办?
    - A: 可以通过增加C2的容值或更换为低ESR的电容器来降低纹波。

    7. 总结和推荐


    总结:K78xx-2000R3系列DC/DC模块电源具有高效、低空载电流、宽工作温度范围等显著优势,适合多种工业应用场景。其良好的兼容性和详细的文档支持也使其成为一款值得信赖的产品。
    推荐:鉴于其出色的性能和广泛的适用性,强烈推荐在工业控制、电力供应等领域使用此系列产品。

K7809-2000R3参数

参数
转换效率 95%
输出电流最大值 2A
输入电压最小值 -
输出电压组数 -
输出总功率 -
最大容性负载 -
类型 -
输入电压最大值 6V
开关频率 -
输出电压 9V
特性 SCP
输出方式 -
散热方式 -
安装方式 通孔安装
零件状态 在售
包装方式 管装

K7809-2000R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K7809-2000R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 K7809-2000R3 K7809-2000R3数据手册

K7809-2000R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
