LM50-23B15

产品分类: 行业专用电源
产品描述: 3.4A 15V 85V~305V(AC),120V~430V(DC) 底座安装
供应商型号: JSY-LM50-23B15
供应商: 国内现货
标准整包数: 1

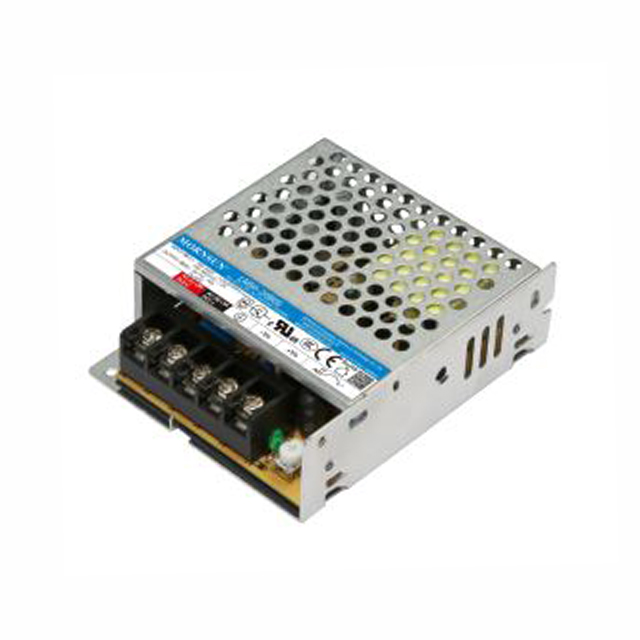

MORNSUN/广州金升阳科技 行业专用电源 LM50-23B15

LM50-23B15概述

    AC/DC 50W 机壳开关电源产品综述

    1. 产品简介


    AC/DC 50W 机壳开关电源(LM50-23Bxx、LM50-23Bxx-C、LM50-23Bxx-Q 系列)是广州金升阳科技有限公司生产的一款高可靠性的电源产品。这些电源具有多种输出电压选项,适用于广泛的应用领域,包括工业控制、LED 照明、路灯控制、电力系统、安防设备、通信设施和智能家居等。它们的主要功能是将交流电(AC)或直流电(DC)转换为稳定的直流输出,以驱动各种电子设备。

    2. 技术参数


    - 输入电压范围: 85 - 305VAC 或 120 - 430VDC。
    - 输出功率: 50W。
    - 输出电压及电流:
    - LM50-23B05: 5V/10A
    - LM50-23B12: 12V/4.2A
    - LM50-23B15: 15V/3.4A
    - LM50-23B24: 24V/2.2A
    - LM50-23B36: 36V/1.45A
    - LM50-23B48: 48V/1.1A
    - 效率: 83% 至 90%。
    - 工作温度范围: -30℃ 到 +70℃。
    - 输入电压频率: 47 - 63 Hz。
    - 绝缘电压: 输入 - 输出 4000VAC。
    - 输出纹波噪声: 80mV (5V), 120mV (12V/15V), 150mV (24V), 240mV (36V/48V)。
    - 短路保护: 打嗝模式,短路状态消失后自动恢复。
    - 过流保护: 230VAC,额定负载 110%-200% Io。
    - 过压保护: 各输出电压有相应的钳位值。
    - MTBF: >300,000 小时(MIL-HDBK-217F@25℃)。

    3. 产品特点和优势


    - 交直流两用: 同一端子可以输入交流或直流电压,提供更高的灵活性。
    - 宽工作温度范围: -30℃ 到 +70℃,适用于恶劣环境。
    - 低待机功耗和高效率: 待机功耗仅 0.5W,效率高达 90%,有助于节能减排。
    - 高隔离电压: 4000VAC 隔离电压,确保安全可靠。
    - 输出短路、过流、过压保护: 提供多重保护机制,确保设备安全。
    - EMC 性能优秀: 满足 IEC/EN61000-4、CISPR32/EN55032、IEC/UL/EN62368 等标准。
    - 通过多项认证: 如 IEC/EN/UL62368、EN60335、EN61558 和 GB4943。

    4. 应用案例和使用建议


    应用案例:
    - 工控系统: 提供稳定的直流电源,保证系统的正常运行。
    - LED 照明: 为 LED 灯具提供稳定可靠的电源。
    - 电力系统: 在电力系统中,为继电器、传感器等设备供电。
    - 智能家居: 为各类智能设备提供稳定的直流电源。
    使用建议:
    - 考虑环境因素: 使用时需注意环境温度和湿度,避免超出工作温度范围。
    - 安装位置: 尽量选择通风良好的位置,以便自然散热。
    - 负载管理: 避免过载,特别是在温度较高的环境下。

    5. 兼容性和支持


    - 兼容性: 与市面上多数标准的连接器兼容。
    - 技术支持: 广州金升阳科技有限公司提供全面的技术支持,包括产品定制服务。如需更多信息,请联系技术人员。

    6. 常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在规定范围内,调整负载以匹配输出电压。

    - 问题: 电源温度过高。
    - 解决方案: 改善散热条件,避免过载使用。
    - 问题: 输出电流不足。
    - 解决方案: 检查负载是否过大,或者输入电压是否足够。

    7. 总结和推荐



    总结

    :
    AC/DC 50W 机壳开关电源以其宽输入电压范围、高效率、高可靠性、多重保护机制以及出色的 EMC 性能,成为广泛应用的理想选择。特别是在工控、LED 照明、路灯控制、电力系统、安防、通信及智能家居等领域,该系列产品表现出色。
    推荐:
    鉴于其出色的性能和广泛的适用性,强烈推荐在需要高可靠性和稳定电源供应的场合使用该系列产品。通过广州金升阳科技有限公司的技术支持和服务,用户可以获得更加全面的支持体验。

LM50-23B15参数

参数
输出电流最大值 3.4A
输出电压组数 -
类型 -
输出方式 -
输出电压 15V
输出总功率 -
输入电压最大值 -
输入电压最小值 85V~305V(AC),120V~430V(DC)
安装方式 底座安装
零件状态 在售
包装方式 盒装

LM50-23B15厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

LM50-23B15数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 行业专用电源 MORNSUN/广州金升阳科技 LM50-23B15 LM50-23B15数据手册

LM50-23B15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 72.861
50+ ¥ 67.05
100+ ¥ 64.815
500+ ¥ 62.58
1000+ ¥ 60.345
库存: 50
起订量: 1 增量: 52
交货地:
最小起订量为:1
合计: ¥ 72.86
