B0309S-1WR3

产品分类: DC-DC模块
产品描述: 1000μF 220KHz 自然空冷 85% 1W 111mA 9V 1 3.63V 2.97V 通孔安装 11.6mm*6mm*10.16mm
供应商型号: SG-B0309S-1WR3
供应商: 期货订购
标准整包数: 1

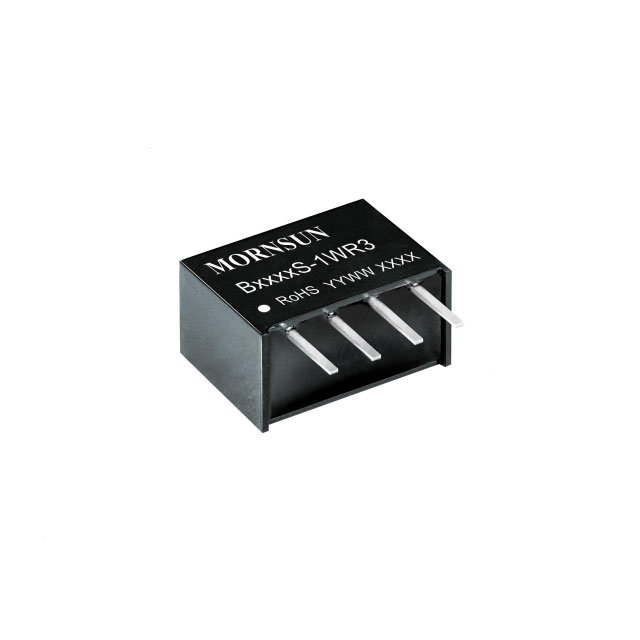

MORNSUN/广州金升阳科技 DC-DC模块 B0309S-1WR3

B0309S-1WR3概述

    # B03S-1WR3 系列 DC/DC 模块电源技术手册

    产品简介


    B03S-1WR3 系列是广州金升阳科技有限公司推出的一款专为分布式电源系统设计的 DC/DC 模块电源。该系列电源适用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等多种应用场合。其主要特点包括高效能、高可靠性以及广泛的工作温度范围,是现代电子设备中不可或缺的组件之一。

    技术参数


    输入特性
    - 输入电压范围:3.3VDC (2.97-3.63VDC)
    - 输入电流:3.3VDC 输入时 384/10mA (满载/空载)
    - 冲击电压:-0.7VDC 至 5VDC
    - 热插拔:不支持
    输出特性
    - 输出电压范围:3.3VDC、5VDC、9VDC、12VDC、15VDC、24VDC
    - 满载效率:高达 85%
    - 纹波与噪声:3.3VDC 至 15VDC 输出时为 30mVp-p;24VDC 输出时为 50mVp-p
    - 温度漂移系数:±0.02%/℃
    - 短路保护:可持续,自恢复
    其他特性
    - 隔离电压:1500VDC
    - 绝缘电阻:大于 1000 MΩ
    - 封装尺寸:11.60 x 6.00 x 10.16mm
    - 重量:1.3g
    - 平均无故障时间:3500 k hours

    产品特点和优势


    - 可持续短路保护:确保在异常情况下电源能够自动恢复,提高系统的稳定性。
    - 高效率:高达 85% 的满载效率,减少能耗。
    - 宽工作温度范围:-40℃ to +105℃,适应各种恶劣环境。
    - 国际标准引脚方式:易于集成到现有系统中。
    - 环保:RoHS 认证,符合环保标准。

    应用案例和使用建议


    应用案例
    B03S-1WR3 系列广泛应用于多种电路系统中,例如:
    - 数字电路:确保高精度的电压输出。
    - 模拟电路:用于信号传输和处理。
    - 继电器驱动电路:确保稳定的电源供应。
    - 数据交换电路:支持高速数据传输。
    使用建议
    - 输入输出滤波:推荐在输入输出端连接适当的滤波电容以减小纹波。例如,对于 3.3VDC 输出,建议使用 10µF/25V 的电容。
    - 防静电措施:采用符合 IEC/EN61000-4-2 标准的静电防护电路,防止静电损坏。
    - 散热设计:尽管为自然空冷设计,但在高负载下仍需注意散热。

    兼容性和支持


    - 兼容性:与国际标准引脚方式兼容,便于与其他设备和系统集成。
    - 技术支持:广州金升阳科技有限公司提供详尽的技术文档和支持服务,可通过其官方网站获取更多资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动问题 | 检查并调整输入滤波电容的值,避免过大导致启动失败。 |
    | 输出电压不稳定 | 检查负载调节率和纹波与噪声指标,确认外部电路的正确连接。 |
    | 环境温度过高 | 确保工作环境温度在规定范围内,必要时采取额外散热措施。 |

    总结和推荐


    B03S-1WR3 系列 DC/DC 模块电源以其卓越的性能、高可靠性以及广泛的适用范围,成为众多电子设备的理想选择。无论是对温度敏感的应用环境还是需要高效能输出的场景,该系列产品都能提供可靠的电源解决方案。综上所述,强烈推荐使用该产品。

B0309S-1WR3参数

参数
散热方式 自然空冷
输出方式 -
转换效率 85%
输出电压组数 1
特性 -
输入电压最大值 3.63V
开关频率 220KHz
输入电压最小值 2.97V
最大容性负载 1000μF
输出总功率 1W
类型 -
输出电压 9V
输出电流最大值 111mA
长*宽*高 11.6mm*6mm*10.16mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

B0309S-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

B0309S-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 B0309S-1WR3 B0309S-1WR3数据手册

B0309S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.269
50+ ¥ 9.45
100+ ¥ 9.135
500+ ¥ 8.82
1000+ ¥ 8.505
库存: 1000
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.26
直接购买
加入购物车
