LD03-23B12R2

产品分类: AC-DC模块
产品描述: 78% 250mA 12V 85V~305V(AC),100V~430V(DC) 通孔安装
供应商型号: SG-LD03-23B12R2
供应商: 期货订购
标准整包数: 1

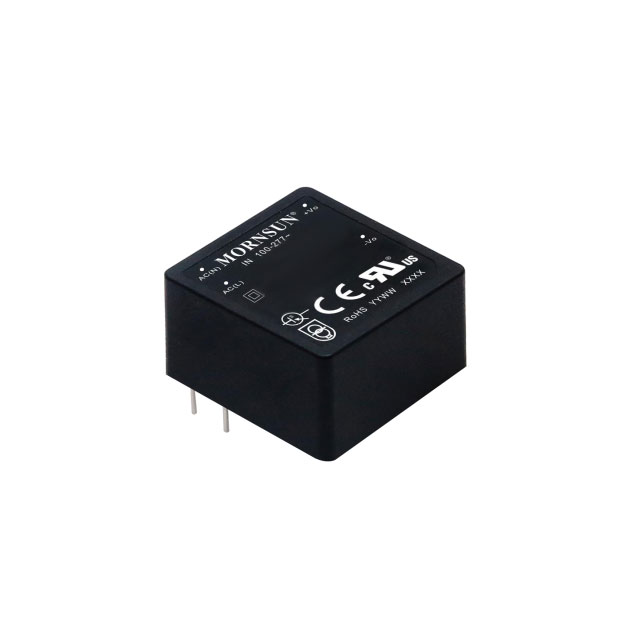

MORNSUN/广州金升阳科技 AC-DC模块 LD03-23B12R2

LD03-23B12R2概述

    # 金升阳 LD03-23BxxR2 系列 AC/DC 电源模块

    产品简介


    LD03-23BxxR2 系列是广州金升阳科技有限公司推出的一款超小型 AC-DC 电源模块。该产品以其卓越的小尺寸、宽泛的工作电压范围和优异的性能而备受关注。产品主要用于工业控制、电力设备、家电、仪表、通信等领域。它适用于需要高效能、高可靠性且空间有限的应用场景。

    技术参数


    输入特性
    - 输入电压范围:
    - 交流输入:85 - 305VAC
    - 直流输入:100 - 430VDC
    - 输入频率:47 - 63 Hz
    - 输入电流:
    - 115VAC:最大 0.08A
    - 230VAC:最大 0.06A
    - 冲击电流:
    - 115VAC:最大 15A
    - 230VAC:最大 25A
    - 漏电流:277VAC/50Hz,最大 0.25mA
    输出特性
    - 输出功率:3W
    - 标称输出电压及电流:
    - LD03-23B03R2:3.3V/900mA,效率 72%
    - LD03-23B05R2:5V/600mA,效率 76%
    - LD03-23B09R2:9V/333mA,效率 78%
    - LD03-23B12R2:12V/250mA,效率 78%
    - LD03-23B15R2:15V/200mA,效率 79%
    - LD03-23B24R2:24V/125mA,效率 79%
    待机功耗
    - 230VAC:0.10W
    纹波噪声
    - 峰-峰值:50-100mV
    安全特性
    - 隔离电压:4000VAC
    - 温度漂移系数:±0.02%/℃
    - 短路保护:打嗝式,可长期短路,自恢复
    - 过流保护:≥200%Io,自恢复
    - 过压保护:
    - 3.3/5VDC 输出:≤7.5VDC
    - 9VDC 输出:≤15VDC
    - 12VDC 输出:≤16VDC
    - 15VDC 输出:≤20VDC
    - 24VDC 输出:≤30VDC

    产品特点和优势


    主要特点
    - 超宽输入电压范围:85 - 305VAC/100 - 430VDC
    - 超小尺寸:1 × 1 英寸
    - 宽工作温度范围:-40℃ 至 +85℃
    - 高效率:最高可达 79%
    - 低功耗:空载功耗仅为 0.1W
    - 海拔适应性:最高 5000 米
    - 外壳材质:全塑料外壳,符合 UL94V-0
    优势
    - EMC 性能优异:EMI 性能满足 CISPR32/EN55032 CLASS B 和 EN55014
    - 安全认证:通过 IEC/EN/UL62368/EN60335/EN61558 认证
    - 可靠性高:MTBF 达 2799,000 小时
    - 广泛应用:适用于工业、电力、家电、仪表、通讯等多个领域

    应用案例和使用建议


    应用场景
    - 工业控制:自动化生产线、工厂设备
    - 电力设备:配电系统、电网监测设备
    - 家电:智能家电、家用电器
    - 仪表:测量仪器、监控设备
    - 通讯设备:路由器、交换机
    使用建议
    - 典型应用电路:参考技术手册中的设计参考部分,选择合适的电容、电阻和保险丝以确保最佳性能。
    - EMC 解决方案:根据手册中的推荐电路图优化电源模块的 EMC 性能。

    兼容性和支持


    兼容性
    - 机械封装:提供多种封装方式,如卧式、A2S 和 A4S 封装。
    - 电气兼容性:与市面上主流的电气设备兼容,便于集成。
    支持服务
    - 技术文档:提供详尽的技术手册和应用指南。
    - FAE 支持:配备专业的现场应用工程师提供技术支持。

    常见问题与解决方案


    问题与解决方案
    1. Q:模块发热严重?
    - A: 确保模块安装在良好的通风环境中,避免密闭空间。
    2. Q:输出电压不稳定?
    - A: 检查输出滤波电容是否符合要求,必要时更换高频低阻电解电容。
    3. Q:EMI 性能不佳?
    - A: 参考手册中的 EMC 解决方案,合理布线并增加必要的滤波元件。

    总结和推荐


    综合评估
    - 优点:
    - 高效节能
    - 宽输入电压范围
    - 小巧紧凑的设计
    - 优异的 EMC 性能
    - 强大的安全性认证
    - 推荐:由于其卓越的性能和广泛的适用范围,我们强烈推荐使用 LD03-23BxxR2 系列 AC/DC 电源模块。该产品在多个领域都能发挥出色表现,特别是在对空间和效率要求较高的应用场景中。
    如有任何疑问或需要进一步支持,建议直接联系广州金升阳科技有限公司的专业技术人员。

LD03-23B12R2参数

参数
输出电流最大值 250mA
输入电压最大值 -
转换效率 78%
输出电压组数 -
输入电压最小值 85V~305V(AC),100V~430V(DC)
特性 -
输出总功率 -
输出电压 12V
开关频率 -
输出方式 -
类型 -
最大容性负载 -
散热方式 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘

LD03-23B12R2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

LD03-23B12R2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 LD03-23B12R2 LD03-23B12R2数据手册

LD03-23B12R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
