首页  >  产品百科  >  URB2405LD-30WR3

URB2405LD-30WR3

产品分类: DC-DC模块
产品描述: 10000μF 4:1超宽电压输入,隔离稳压正负双路/单路输出 300KHz 自然空冷 86% 30W 6A 5V 2 36V 9V DC DIP 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: ESY-URB2405LD-30WR3
供应商: 海外现货
标准整包数: 1

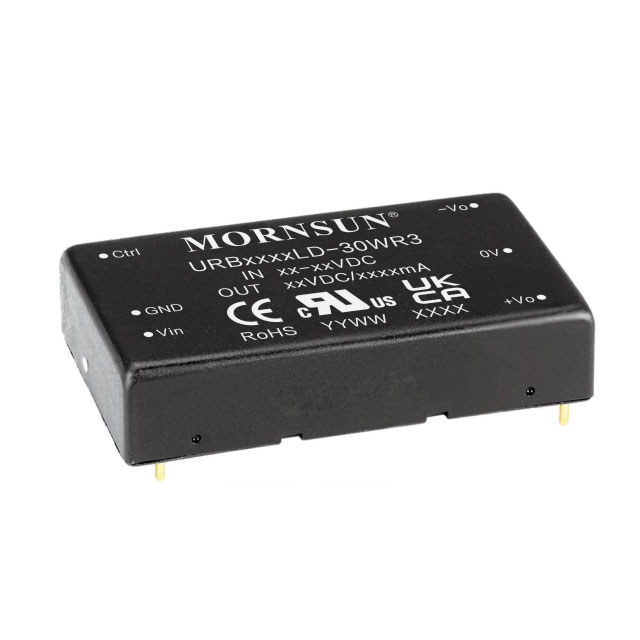

MORNSUN/广州金升阳科技 DC-DC模块 URB2405LD-30WR3

URB2405LD-30WR3概述

    URALD-30WR3 & URBLD-30WR3 系列 DC-DC 转换器技术手册

    1. 产品简介


    产品类型: URALD-30WR3 & URBLD-30WR3 系列为隔离型 30W DC-DC 转换器,具备超宽输入范围和受控双/单输出电压。
    主要功能: 这些转换器提供高效率(最高达 90%),并在满载时表现出出色的性能。它们还具有多种保护机制,包括输入欠压保护、输出短路、过压和过流保护,适用于工业应用。
    应用领域: 本系列产品广泛应用于数据传输装置、电池供电装置、电信设备、分布式电源系统、混合模块系统、远程控制系统以及工业机器人等领域。

    2. 技术参数


    - 输入电压范围: 超宽输入电压范围(4:1)。
    - 输出电压范围: 针对不同型号有不同的输出电压范围(例如:3.3V, 5V, ±5V, ±12V, ±15V, ±24V)。
    - 效率: 最高效率可达 90%,即使在负载较低的情况下也能保持较高效率(如:5%负载下可达 82%)。
    - 无负载功耗: 低至 0.14W。
    - 绝缘耐压: 输入与输出之间的绝缘测试电压高达 1500VDC。
    - 温度范围: 工作环境温度范围:-40℃ 至 +80℃。
    - EMI标准: 符合CISPR32/EN55032 CLASS A标准,无需外部组件即可达到标准要求。
    - 尺寸和重量: 水平安装(带/不带散热片)的尺寸和重量各异。

    3. 产品特点和优势


    - 超宽输入电压范围: 允许设备适应各种不同的输入电压,从而提高灵活性和兼容性。
    - 高效率: 高达 90% 的效率确保能源利用率最大化。
    - 保护功能: 提供全面的保护机制,包括输入欠压、输出短路、过压及过流保护。
    - EMI合规性: 符合严格的标准,无需额外组件即可通过。
    - 封装多样性: 提供底盘安装和导轨安装等多种封装形式,方便用户选择。
    - 极端温度适应性: 宽广的工作温度范围(-40℃ 至 +80℃)适用于多种严苛环境。

    4. 应用案例和使用建议


    应用场景: 数据中心、工业自动化系统、电信基站、电池储能系统等。这些应用中,产品的稳定性和高效率至关重要。
    使用建议:
    - 设计参考: 建议参考手册中的典型应用电路图,使用推荐的输入输出电容值来减少纹波。
    - 温度管理: 在高负载或高温环境下,使用散热片可以提高产品的可靠性。
    - 并联使用: 手册明确指出,这些产品不支持并联输出,因此在设计时需要避免此类配置。

    5. 兼容性和支持


    - 兼容性: 产品与大多数现代电子设备和系统兼容,可轻松集成到现有基础设施中。
    - 技术支持: 提供详细的安装指南和技术文档,确保用户能够顺利部署。如有任何问题,可以通过手册中提供的联系方式获取帮助。

    6. 常见问题与解决方案


    问题1: 设备启动时间过长。
    - 解决方案: 检查输入电压是否稳定,确认输入滤波电容符合推荐规格。
    问题2: 输出电压不稳定。
    - 解决方案: 确保负载在推荐范围内运行,检查负载调节是否超出规定值。
    问题3: 设备过热。
    - 解决方案: 检查散热设计是否合理,必要时使用散热片以增加散热效果。

    7. 总结和推荐


    综述: URALD-30WR3 & URBLD-30WR3 系列转换器以其广泛的输入电压范围、高效的能量转换能力和全面的保护机制,在多种工业环境中表现出色。它们不仅可靠而且易于使用,是实现高效电源管理的理想选择。
    推荐: 强烈推荐在需要高性能 DC-DC 转换的场合使用此系列产品,尤其是在需要高效能、可靠性和广泛温度适应性的应用中。

URB2405LD-30WR3参数

参数
输出总功率 30W
散热方式 自然空冷
输出电压组数 2
输入电压最小值 9V
特性 4:1超宽电压输入,隔离稳压正负双路/单路输出
输入电压最大值 36V
类型 -
输出方式 DC
输出电流最大值 6A
最大容性负载 10000μF
输出电压 5V
开关频率 300KHz
转换效率 86%
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

URB2405LD-30WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB2405LD-30WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB2405LD-30WR3 URB2405LD-30WR3数据手册

URB2405LD-30WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.4483 ¥ 88.2878
库存: 119
起订量: 57 增量: 0
交货地:
最小起订量为:1
合计: ¥ 88.28
